لبه یاب
به روز رسانی شده در ۱۴۰۳/۷/۱۸ زمان مطالعه 10 دقیقه

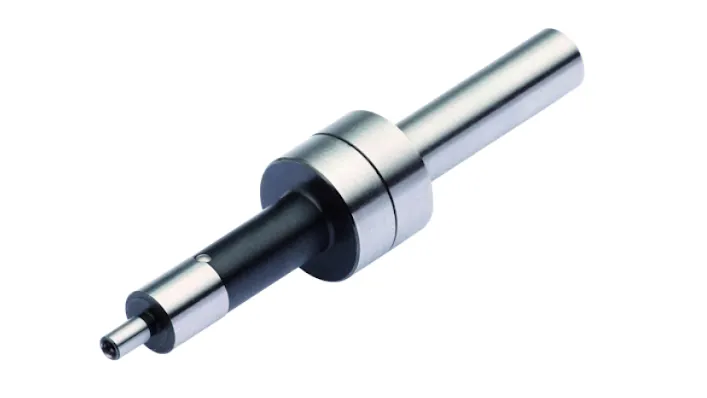

لبه یاب ابزارهایی هستند که برای مکان یابی لبه قطعه کار
در عملیات راه اندازی دستگاه حلقه با استفاده از محور X و Y استفاده می شوند. آنها همچنین به عنوان مرکز یاب یا تکان دهنده نامیده می شوند و در برخی از دوک های ماشینی استفاده می شوند.
لبه یاب ها در کاربردهای ماشینکاری برای تعیین فاصله مشخص در لبه یک قطعه ماشین استفاده می شوند. آنها باید قبل از انجام هر کاری بر روی دستگاه فرز استفاده شوند. از دو استوانه متحدالمرکز تشکیل شده است که فنر در کنار هم قرار گرفته اند. دوک ماشین یا ابزار چرخان دیگر باید بچرخد تا لبه یاب فعال شود. سیلندرهای متحدالمرکز باید به گونه ای جابجا شوند که دو نیمه در حین چرخش کمی تکان بخورند. سپس قطعه را به آرامی داخل ابزار حرکت دهید. لبه یاب در مرکز قرار می گیرد و سپس به طور ناگهانی از تمرکز خارج می شود. در آن نقطه، نشانگر شماره گیری یا بازخوانی دیجیتال برای آن محور دستگاه را به مقداری برابر با شعاع یاب یاب تنظیم مجدد کنید. این روند را حداقل یک بار تکرار کنید.
نکته طراحی: لبه یاب را با سرعت 1000 دور در دقیقه در طول فرآیند کار کنید. لبه یاب را از زاویه 90 درجه مشاهده کنید تا دید بهتری از ضربه داشته باشید. |
انواع لبه یاب
انواع مختلفی از یاب یاب وجود دارد. آنها می توانند ابزارهای ساده، مکانیکی، وسایل فعال الکتریکی یا نوری باشند.
یاب های مرکزی برای تعیین محل علامت گذاری روی قطعات کار طراحی شده اند. آنها نوک فنری ندارند و بر خلاف در حال کار، زمانی که دوک متوقف می شود، کار می کنند.
لبه یاب های الکترونیکی ابزارهای دیجیتالی هستند که علاوه بر جابجایی ارتفاع، لبه های قطعه کار را تعیین می کنند. آنها با باتری کار می کنند و هنگامی که یک مدار الکتریکی توسط لبه یاب تشکیل می شود یک LED روشن می شود.
ویگلر برای نشان دادن محور دوک استفاده می شود. این یک اشاره گر است که می تواند به طور دقیق و به راحتی بر روی خط مرکزی محور طولی دوک که به آن متصل است قرار گیرد. هنگامی که دوک با سرعت 1000 دور در دقیقه می چرخد، پروب در مرکز قرار می گیرد و کاربر می تواند قطعه کار را به صورت بصری زیر دوک قرار دهد. این محصول در یک کیت با چندین کاوشگر ارائه می شود که در یک طرف آن یک توپ برای قرار گرفتن در کلت روی بدن وجود دارد.
لبه یاب نوری از نور برای روشن کردن قطعه کار یا شی مورد اندازه گیری استفاده می کند. سنسور نوری مجموعه ای از لنزها دارد که نور بازتاب شده از آن عبور می کند. نور روی دوربینی متمرکز می شود که شامل یک تراشه نوری با آرایه پیکسلی حساس به نور است. این تراشه اطلاعات مقدار شدت نور را به یک سیگنال الکترونیکی با یک مقدار متناظر برای هر پیکسل به نام "مقدار مقیاس خاکستری" تبدیل می کند. یک لبه با تعیین جایی که مقدار مقیاس خاکستری بین دو پیکسل همسایه به شدت تغییر می کند پیدا می شود. با ترکیب این اطلاعات با یک مکان مختصات XYZ، دستگاه قادر به شناسایی یا ایجاد لبه ها است.
برنامه های کاربردی
لبه یاب ها در کاربردهای فرز برای یافتن لبه قطعه در عرض چند هزار اینچ استفاده می شوند و می توان آنها را در داخل سر دوک ماشین فرز قرار داد.
