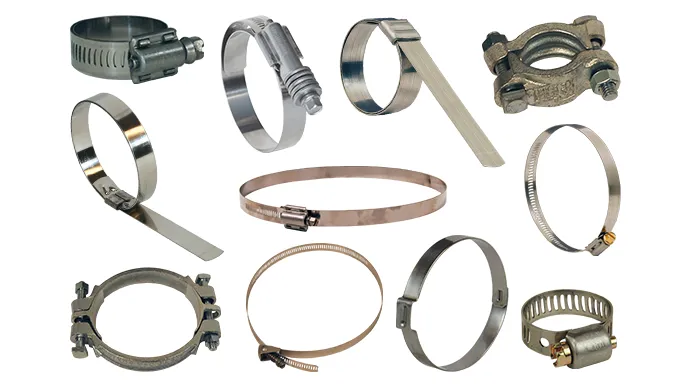

گیره شیلنگ وکمربندها

گیره های شلنگ و گیره های نواری برای محکم کردن شیلنگ یا لوله های انعطاف پذیر به اتصالات استفاده می شود . گیره در اطراف شیلنگ، مستقیماً روی اتصالات قرار می گیرد. همانطور که گیره سفت می شود، قطر داخلی شلنگ را به فیتینگ یا خار می چسباند.

نمایش تمام سازندگان گیره شیلنگ وکمربندها

بسیاری از سبک های مختلف گیره شلنگ موجود است.

گیره های نواری دارای قطر داخلی صاف برای ایجاد یک سطح گیره یکنواخت برای جلوگیری از نشتی هستند. قطر صاف همچنین خطر ساییدگی و آسیب سوراخ شدن شلنگ های نرم را کاهش می دهد.

گیره های گوش دارای گوش هایی در اطراف گیره برای سفت شدن هستند. گوش ها با ابزاری برای سفت کردن گیره فشرده می شوند.

گیره های بسته یا جغجغه ای با مکانیزم گیر دادن یا جغجغه بسته و سفت می شوند. سفت کردن معمولاً با دست انجام می شود.

گیره شیلنگ فنری  از عمل فنر برای سفت کردن استفاده می کند. با استفاده از یک ابزار، گیره منبسط می شود تا در موقعیت مناسب قرار گیرد. پس از قرار دادن، عمل فنر گیره در موقعیت خود نگه داشته و محکم می شود.

گیره های باند T-bolt یا به طور ساده گیره های T-bolt ، گیره های نواری هستند که از یک T-bolt سفت شده توسط مهره شش گوش برای آب بندی اتصالات شلنگ در هوا و رسانه های مایع استفاده می کنند.

گیره های باند V گیره های دایره ای هستند که توسط یک پیچ سفت می شوند. پروفیل "V" برای کنار هم کشیدن دو فلنج جفت دار دارند.

گیره‌های شلنگ درایو کرم دارای مکانیزمی از نوع درایو کرمی برای سفت شدن هستند که از یک پیچ و یک سری شکاف در گیره تشکیل شده است. همانطور که پیچ سفت می شود، رزوه ها با شیارها درگیر می شوند و باند را محکم می کنند و آن را روی شلنگ محکم می کنند.

اگرچه انواع ذکر شده در بالا رایج ترین هستند، بسیاری از انواع گیره های تخصصی دیگر نیز تولید می شوند.

مشخصات

برای اطمینان از مهر و موم محکم و جلوگیری از نشتی، گیره های شلنگ و گیره های نواری باید نیروی گیره کافی برای فشار داخل شلنگ اعمال کنند. نیروی گیره باید به طور یکنواخت در اطراف قطر شیلنگ اعمال شود و خار باید صاف و بدون بریدگی، خراش یا آلودگی باشد.

گیره های شلنگ برای کارکرد در محدوده قطر مشخصی ساخته می شوند. مهم است که قطر شیلنگی که باید بسته شود در این محدوده عملیاتی باشد.

سایر مشخصاتی که هنگام انتخاب شیلنگ یا گیره نواری باید در نظر گرفته شوند عبارتند از عرض نوار و مواد باند.

گیره های شلنگ و گیره های نواری از مواد مختلفی تولید می شوند. فولاد کربنی رایج ترین ماده نواری برای گیره های شلنگ و گیره های نواری است. فولاد ضد زنگ رایج ترین ماده در هنگام خوردگی است.

سایر مواد کمتر رایج عبارتند از:

• آلومینیوم

• برنج

• پلاستیک

• استانداردها

• MIL-SPEC AA-52506  - گیره های شیلنگ فلزی را می پوشاند که برای نگه داشتن کانال ها یا شیلنگ های انعطاف پذیر بر روی اتصالات نر استفاده می شود. این گیره های شلنگ معمولاً در سیستم های خنک کننده، سوخت، روغن، خلاء و انتشار استفاده می شود. انتخاب نوع و اندازه گیره شلنگ برای یک کاربرد خاص شامل عواملی مانند گشتاور، لرزش و فشار مورد نیاز است.

• ISO 8177  - این استاندارد بین المللی حداکثر و حداقل ابعاد را برای گیره های امگا (گیره های زینی) نصب شده توسط دو پیچ با قطر اسمی 5 میلی متر مشخص می کند.

• ASTM F2098 - گیره های فولادی ضد زنگ را برای محکم کردن لوله های پلی اتیلن متقاطع SDR9 (PEX) به درج فلزی و اتصالات درج پلاستیکی می پوشاند.
