انواع گیره ماشینکاری

رایج ترین انواع گیره های ماشینکاری عبارتند از:

گیره های بادامک دارای یک بادامک غیرعادی هستند که با سفت کردن یک پیچ در کنار قطعه کار قفل می شود.
گیره های سیلندر از یک سیلندر برای اعمال نیرو در بالا یا زیر قطعه کار استفاده می کنند. سیلندر حرکت حرکتی را برای محکم کردن قسمت بین سر سیلندر و یک توقف مکانیکی فراهم می کند.
گیره‌های چرخشی گیره‌های ثابت و تنظیمی هستند که برای محکم کردن جگ یا فیکسچر استفاده می‌شوند. فک به سمت بیرون حرکت می کند و از قسمت گیره دار دور می شود تا برای برداشتن قطعه فاصله ایجاد کند.
گیره های هوک نوعی گیره چرخشی هستند.
گیره های کششی دارای یک پین یا پیچ هستند که از طریق سوراخی در قطعه کار وارد سوراخی بر روی گیره کش می شود. هنگامی که گیره درگیر می شود، پین گیره به سمت پایین کشیده می شود و قطعه کار در جای خود بسته می شود. گیره های کششی ممکن است به صورت دستی (با استفاده از یک اهرم) یا به صورت هیدرولیکی فعال شوند.
گیره‌های فشاری ، گیره‌های ماشینکاری هستند که دارای پیستون یا فک هستند که هنگام فعال کردن گیره، قطعه کار را فشار داده و به آن گیره می‌دهد.
گیره های عقب نشینی گیره های ماشینکاری هستند که دارای بازوی گیره جمع شونده برای بارگیری و تخلیه سریع قطعات هستند.
گیره های کناری یا لبه ای دارای یک فک متحرک هستند که وقتی فعال می شوند، به کناره قطعه کار می بندند.
گیره های انگشت پا، گیره های سطح پایینی هستند که تا کنار قطعه کار قرار می گیرند. همانطور که آنها سفت می شوند، یک گوه فک را به سمت پایین و جلو حرکت می دهد تا نیروی مثبتی در مقابل طرف قطعه کار ایجاد کند.

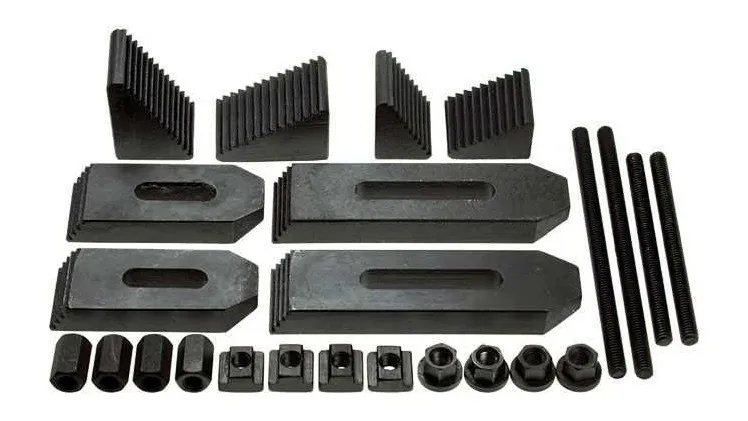

تسمه های گیره و مجموعه های بست گیره برای بستن چند زاویه ای استفاده می شوند و معمولاً در دسترس هستند. انواع تسمه گیره عبارتند از:

گیره های پاشنه ضربه خورده یا ضربه خورده
گیره های آهنگری
گیره های نوک انگشت
گیره بینی
گیره های دوشاخه ای یا گیره های u
گیره های گردن غاز
گیره های ساده
گیره های بینی مخروطی
گیره های پله ای

مشخصات

مشخصات محصول برای انواع گیره های ماشینکاری عبارتند از:

ظرفیت
عرض بستن
نیروی بستن
روش فعال سازی
روش بستن
برنامه
مصالح ساختمانی
ویژگی ها

استانداردها

AA-50352 - گیره، بالابر مواد (صفحه، بالابر عمودی)
