کلیدهای فیکسچر
به روز رسانی شده در ۱۴۰۳/۷/۲۱ زمان مطالعه 10 دقیقه

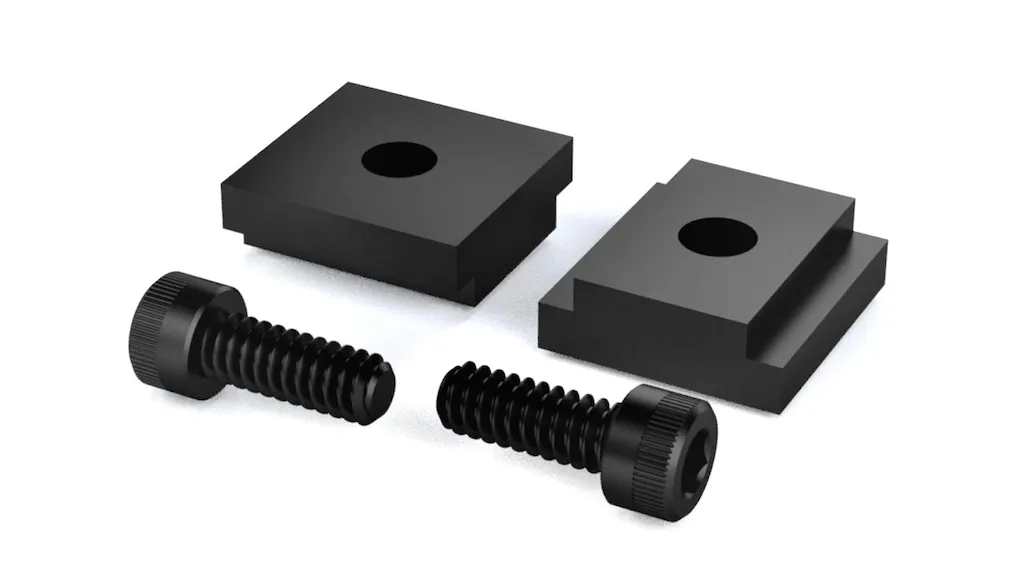

کلیدهای فیکسچر برای مکان یابی دقیق وسایل یا اجزای ماشین استفاده می شوند. به طور معمول، آنها در یک سوراخ یا یک شکاف ماشینکاری مونتاژ می شوند.
نمایش تمام سازندگان کلیدهای فیکسچر
انواع:
کلیدهای ثابت استاندارد برای نصب روی یک میز دستگاه خاص شکاف دارند.
کلیدهای استپ فیکسچر یک فیکسچر دارای شکاف کلید را با میزهای ماشینی با اندازه های مختلف شیار تطبیق می دهند.
کلیدهای ثابت قابل تعویض برای نصب هر وسیله ای بر روی هر دستگاهی استفاده می شوند و نیاز به اتصالات شیار را از بین می برند و برای اکثر کاربردها مناسب هستند.
کلیدهای ثابت سوراخ دار برای قرار دادن دو شیار مختلف میز طراحی شده اند و می توان آنها را از بالا یا پایین با یک پیچ درپوش سر سوکت محکم کرد .
کلیدهای مکان یابی پس از قرار دادن فیکسچر بر روی دستگاه از بالا وارد می شوند و پس از بسته شدن فیکسچر خارج می شوند.
کلیدهای ثابت پالت برای نصب صفحات و بلوک های ابزار بر روی پالت های استاندارد DIN استفاده می شود.
کلیدهای ثابت آسیاب نیز معمولاً در دسترس هستند.
مشخصات
کلیدهای فیکسچر در اندازه های انگلیسی مانند اینچ (اینچ) و کسری از یک اینچ و در اندازه گیری های متریک مانند میلی متر (میلی متر) مشخص می شوند.
برای کلیدهای ثابت مبتنی بر اینچ، اندازه‌های استاندارد شیار میز شامل 1/2، 9/16، 5/8، 11/16، 3/4، 13/16 اینچ و 1-1/16 اینچ است.
برای کلیدهای ثابت متریک، اندازه‌های استاندارد شیار میز شامل 12 میلی‌متر، 14 میلی‌متر، 16 میلی‌متر، 18 میلی‌متر و 20 میلی‌متر است.
برای هر دو نوع محصول، اندازه‌گیری‌ها دارای حروفی مانند A، B، C و D هستند.
با کلیدهای مکان یابی زیر صفحه، دو قطر استاندارد با سوراخ های کلید ثابت مطابقت دارند به طوری که می توان یک صفحه فیکسچر را یا روی یک صفحه فرعی یا مستقیماً روی میز ماشین نصب کرد. الگوی سوراخ زیر صفحه ممکن است امکان نصب برای چندین اندازه و ترکیبی از صفحات ابزار مستطیلی را، چه در طول یا چه در عرض، فراهم کند.
مواد:
کلیدهای فیکسچر از گریدهای فولادی مانند 1018، 1144، 1045 یا 12L14 ساخته می شوند. آنها اغلب عملیات حرارتی یا کربوریزه شده و سخت شده و با روکش اکسید مشکی درمان می شوند.
کلیدهای ثابت عملیات حرارتی تحت برخی از فرآیندهای زیر قرار می گیرند:
آنیل کردن
Austmpering
سخت شدن مورد
سخت شدن معمولی
همگن کردن
پرس ایزواستاتیک داغ (HIP)
مارتمپرینگ
سخت شدن بارش
گلوله پینینگ
راه حل درمان
هنگامی که از فولادهای کربن دار کم کربن استفاده می شود، کربن اغلب پس از ماشین کاری به سطوح کلیدهای فیکسچر وارد می شود. به عمق کافی برای تولید یک محفظه سخت شده که بارهای باربری را تحمل می کند.
