تکیه گاه های کار و جک های فیکسچر

تکیه گاه های کاری و جک های فیکسچر اجزای ثابتی هستند که برای مکان یابی و پشتیبانی قطعات کار در طول عملیات ماشینکاری استفاده می شوند. پشتیبانی از قطعه کار برای تولید قطعات دقیق و بدون گچ بسیار مهم است. هنگامی که با گیره مناسب ترکیب می شوند، تکیه گاه های کار و جک های فیکسچر استحکام قطعه کار را برای کاهش انحراف قطعه و لرزش در طول فرآیند ماشینکاری فراهم می کنند. برای جلوگیری از انحراف و محکم نگه داشتن قطعه، هنگام بستن قطعات کار باید از مراقبت مناسب استفاده شود. برای بارگذاری مناسب، گیره ها باید مستقیماً روی یک سطح تکیه گاه قرار گیرند.

نمایش تمام سازندگان تکیه گاه های کار و جک های فیکسچر

تکیه گاه های کاری شامل یک پیستون فعال با فنر یا سیال است که به طور خودکار ارتفاع آن را تنظیم می کند. هنگامی که قطعه کار روی تکیه گاه های کار قرار می گیرد، پیستون تا ارتفاع مناسب فشرده می شود. پس از تنظیم ارتفاع، پیستون در جای خود قفل می شود تا استحکام ایجاد کند.

تکیه گاه های کاری از طریق چندین روش فعال سازی در جای خود قفل می شوند.

• مکانیکی (پیچ یا بادامک)

• هیدرولیک

• پنوماتیک

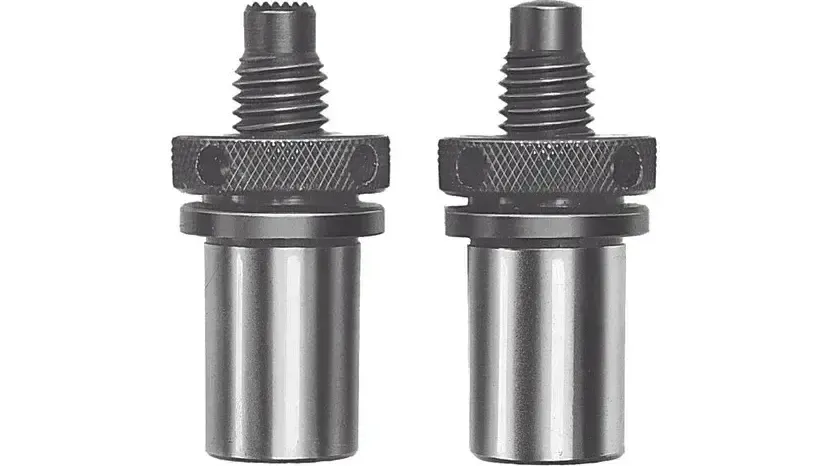

• جک های فیکسچر ، که گاهی اوقات به عنوان جک های نگهدارنده یا جک پیچ نیز شناخته می شوند، برای پشتیبانی از قطعات کار در حین ماشینکاری استفاده می شوند. در طراحی و ساخت ساده تر از تکیه گاه های کاری، جک های پشتیبانی دارای پیستون فعال با فنر یا سیال نیستند. آنها از پیچ یا بدنه رزوه ای برای تنظیم ارتفاع استفاده می کنند و به صورت دستی در ارتفاع مناسب تنظیم می شوند. این محصولات فیکسچر را نباید با محصولاتی با نام و ساخت مشابه که برای بلند کردن، وسایل الکترونیکی یا سایر کاربردها استفاده می شود، اشتباه گرفت.

  مشخص کردن ملاحظات

• تکیه گاه های کاری و جک های فیکسچر برای ظرفیت های بار مشخص رتبه بندی می شوند که در هنگام انتخاب تکیه گاه کاری مورد توجه قرار می گیرد. از پشتیبانی که برای برنامه رتبه بندی نشده است استفاده نکنید.

• چندین سبک نصب مختلف برای تکیه گاه های کاری و جک های پشتیبانی موجود است.

• بدنه رزوه ای - برای نصب در سوراخ رزوه ای داخلی

• بدنه فلنجی / سوراخ های نصب - برای نصب روی سطح صاف با پیچ و مهره

• بدنه ساقه استوانه ای - برای نصب در سوراخ ماشینکاری شده
