هولدر به هر وسیله ای گفته می شود که برای قفل کردن و نگه داشتن قطعه در برابر نیروهای ماشین کاری استفاده می شود. کارگرها همچنین در مراحل دیگر تولید مانند مونتاژ یا جوشکاری استفاده می شوند که نیاز به نگه داشتن قطعه کار برای تکرارپذیری، دقت، کارایی تولید، ایمنی و سایر مزایای تولید و بهره وری دارند. یک کارگر پایه یک گیره ساده است. با این حال، نگه داشتن قطعه کار در محل می‌تواند شامل راه‌حل‌های پیچیده‌ای باشد که به‌طور ویژه با استفاده از قطعات خارج از قفسه و تولید سفارشی طراحی شده‌اند.

نمایش تمام سازندگان پین های مکان یابی فنری

قرار دادن پین‌ها و پین‌های ثابت، قطعات کار را با تلورانس‌های بسیار کم به یک نگهدارنده متصل می‌کنند یا می‌چسبانند. زمانی که مکانیزم‌های منظم جابجایی قطعات در کاربردهای ماشین‌کاری یا مونتاژ به اندازه کافی ثابت یا دقیق نیستند تا اشیا را در موقعیتی برای یک فرآیند خاص قرار دهند، پین‌های مکان‌یابی استاندارد و ثابت می‌توانند تراز دقیق را تضمین کنند. این پین ها را می توان به صورت دستی، پنوماتیک، هیدرولیکی یا الکتریکی فعال کرد. هنگامی که فضا در محفظه کار تنگ است، از پین های مخصوص، پین های مکان یابی فنر، اغلب برای اعمال فشار جانبی یا نیروی جانبی به قطعه کار استفاده می شود. اغلب، قطعه در جای خود در برابر پین های ثابت قرار می گیرد.

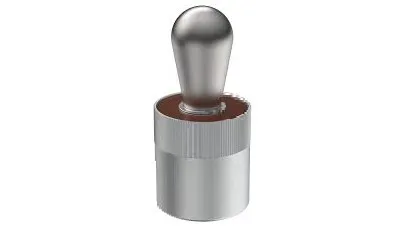

پین های مکان یابی فنر شامل یک بشکه، یک فنر در داخل بشکه و یک پین با شکل خاص است که با یک نیروی از پیش بارگذاری شده روی فنر در بشکه مونتاژ شده است. پین مکان یابی فنر معمولاً برای استفاده در نصب یا مکان یابی به سوراخی در محل کار تعبیه می شود. این طراحی به سر پین اجازه می دهد تا نیرویی را بر روی قطعه کار اعمال کند که عمود بر خط مرکزی پین مکان یابی فنر است.

پین مکان یابی بهار پین های مکان یابی بهار

سری تصاویر بالا توالی قرار گرفتن یک قطعه در محل کار را نشان می دهد. ابتدا قطعه به سمت فیکسچر حرکت می کند. در مرحله بعد، قطعه در مقابل پین های محل قرار می گیرد. در نهایت، با فشار اضافی برای غلبه بر نیروی فنر پین، قطعه محکم شده و در جای خود ثابت می شود. هنگامی که قطعه دقیقاً قرار گرفت، ممکن است گیره اضافی اعمال شود.

مشخصات

هنگام تعیین پین های مکان یابی فنر، سه ویژگی اصلی که باید در نظر گرفته شود عبارتند از شکل/ابعاد، نوع ماده و نیروی جانبی . اجزای چهار بعدی یک پین مکان یابی فنر عبارتند از: قطر بدنه، طول بدنه، قطر ضامن (پین) و طول ضامن. انتخاب مواد برای خود پین های مکان یابی فنر معمولاً پلاستیک، فولاد ضد زنگ یا فولاد است. بدنه اغلب از فولاد، فولاد ضد زنگ یا آلومینیوم ساخته می شود. نیروی جانبی مورد نیاز نیرویی است که در زوایای قائم به پین مکان یابی فنر قرار دارد و می تواند به سبک یک پوند یا تا صد پوند یا بیشتر باشد.

هر زمان که نیاز به اعمال فشار سبک نگهدارنده قطعه کار یا نگه داشتن موقت قطعه در یک مکان دقیق در حالی که فشار گیره سنگین تری اعمال می شود، پین های مکان یابی فنری باید به عنوان یک گزینه در نظر گرفته شود. آنها به ویژه در فضاهای تنگ که در آن نیرو نمی تواند به راحتی با وسایل دیگر اعمال شود مفید هستند.
