ستون های GC
به روز رسانی شده در ۱۴۰۳/۷/۲۲ زمان مطالعه 10 دقیقهستونهای کروماتوگرافی گازی (ستون‌های GC) لوله‌هایی هستند که املاح اندازه‌گیری شده با سرعتی که عمدتاً توسط خواص فیزیکی و دما و ترکیب ستون تعیین می‌شود، از آن عبور می‌کنند.
سرعت حرکت املاح در ستون را می توان با تعدادی از متغیرها سنجید تا ویژگی های خاص آن مشخص شود. همانطور که هر املاح از ستون شسته می شود، وارد یک آشکارساز گرم شده می شود. یک سیگنال الکترونیکی پس از تعامل ماده حل شده با آشکارساز تولید می شود. این سیگنال ثبت و رسم می شود.
نمایش تمام سازندگان ستون های GC
مشخصات
سبک ها
ستون های GC یا به صورت بسته بندی شده یا مویرگی هستند.
ستون های GC بسته بندی شده معمولاً از شیشه یا سیم پیچ فولادی ضد زنگ هستند. طول کل آنها یک تا پنج متر با قطر داخلی پنج میلی متر است. این دستگاه ها با یک فاز ثابت یا بسته بندی پوشش داده شده با فاز ثابت پر می شوند.

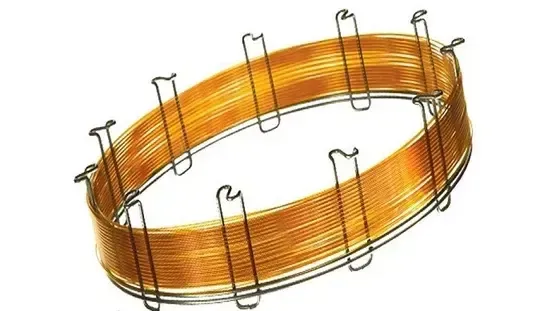

ستون‌های GC مویرگی که به ستون‌های لوله‌ای باز نیز معروف هستند، از دو بخش اصلی تشکیل شده‌اند: لوله و فاز ثابت. یک فیلم نازک (0.1-10.0 میکرومتر) با وزن مولکولی بالا و پلیمر حرارتی پایدار بر روی دیواره داخلی لوله با قطر کوچک پوشانده می شود، معمولاً 0.05-0.53 میلی متر ID
در میان ستون های مویرگی، سه نوع فرعی برای انتخاب وجود دارد.
ستون‌های لوله‌ای باز روکش دار (SCOT) دارای یک دیواره داخلی مویرگ هستند که با لایه نازکی از مواد نگهدارنده مانند خاک دیاتومه پوشانده شده است که فاز ساکن روی آن جذب شده است.
ستون‌های لوله‌ای باز لایه متخلخل (PLOT) ستون‌های GC مویرگی هستند که فاز ساکن در آنها بر پایه جاذب یا پلیمر متخلخل است.
ستون های لوله باز پوشش داده شده با دیوار (WCOT) از یک لوله مویین تشکیل شده است که دیواره های آن با فاز ساکن مایع پوشانده شده است.
مواد
یکی از مهمترین مشخصات برای ستون های GC متریال آن است. به طور معمول آنها از فولاد ضد زنگ، شیشه یا شیشه سیلیکات مانند شیشه بوروسیلیکات قلیایی، شیشه بوروسیلیکات یا شیشه سیلیکات آلومینا ساخته می شوند. طول ستون ها و همچنین قطر داخلی و ضخامت فیلم بسیار مهم است. عامل دیگری که باید در نظر گرفته شود، فشار عملیاتی نامی مورد نیاز برای برنامه است.
استانداردها
ASTM E1510 - روش استاندارد برای نصب ستون های مویین لوله باز سیلیس ذوب شده در کروماتوگرافی گازی
BS EN ISO 6974-3 - گاز طبیعی - تعیین ترکیب با عدم قطعیت تعریف شده توسط کروماتوگرافی گازی
