رطوبت سنج ها و ابزارهای اندازه گیری رطوبت

نمایش تمام سازندگان رطوبت سنج و ابزار اندازه گیری رطوبت

رطوبت سنج ها و ابزارهای اندازه گیری رطوبت رطوبت مطلق، رطوبت نسبی یا نقطه شبنم در هوا را آزمایش می کنند. محدوده ابزارهای اندازه گیری رطوبت معمولاً بین 0 تا 100 درصد رطوبت کار می کنند. آنها گاهی اوقات با سایر دستگاه های سنجش مانند سنسورهای دما ترکیب می شوند .

قابلیت های اندازه گیری

ابزارهای اندازه گیری رطوبت و رطوبت سنج ها می توانند تعدادی از عوامل مختلف را تشخیص دهند.

رطوبت مطلق که به صورت گرم بخار آب در هر متر مکعب حجم هوا بیان می شود، اندازه گیری مقدار واقعی بخار آب یا رطوبت موجود در هوا بدون توجه به دمای هوا است.

رطوبت نسبی (RH) که به صورت درصد بیان می شود، بخار آب را نیز اندازه گیری می کند، اما نسبت به دمای هوا.

دمای نقطه شبنم که معیاری از مقدار واقعی بخار آب موجود در هوا است، دمایی است که هوا باید در آن خنک شود تا آن هوا اشباع شود و شبنم تشکیل شود.

به دلیل درهم تنیدگی اندازه‌گیری‌های جوی، ابزارهای اندازه‌گیری رطوبت گاهی به سنسورهای فشار و دما نیز مجهز می‌شوند. سه کاربرد اصلی برای ابزارهای اندازه گیری رطوبت، قضاوت در مورد رطوبت در گازها یا هوا، جامدات حجیم یا پودرها، یا در صورت سوخت یا مایعات دیگر است.

تکنولوژی

فناوری های زیادی برای ابزارهای اندازه گیری رطوبت وجود دارد.

• ابزارهای خازنی یا دی الکتریک دارای ماده ای هستند که رطوبت را جذب می کند که باعث تغییر خواص دی الکتریک آن و افزایش ظرفیت خازنی می شود.

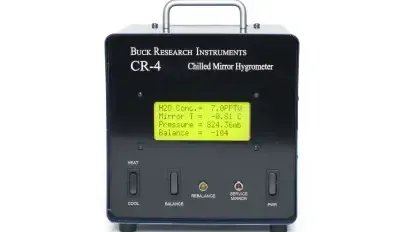

• فناوری آینه سرد از آینه ای استفاده می کند که تا حدی سرد می شود که رطوبت شروع به متراکم شدن روی آن می کند. این دما نقطه شبنم است.

• با فناوری الکترولیتی ، رطوبت متناسب با جریان مورد نیاز برای الکترولیز آن از یک ماده خشک کن است.

• برای سنسورهای مقاومت یا سبک امپدانس ، ماده ای رطوبت را جذب می کند که مقاومت یا امپدانس آن را تغییر می دهد.

• در دستگاه های استرین گیج ، ماده ای آب را جذب می کند، منبسط می شود و با کرنش گیج اندازه گیری می شود.

• روان‌سنج‌ها که اغلب لامپ‌های مرطوب/خشک نامیده می‌شوند، رطوبت نسبی را با اندازه‌گیری اختلاف دما بین دو دماسنج، یکی مرطوب و دیگری خشک، اندازه‌گیری می‌کنند.

محدوده

یکی از مشخصات مهم برای این دستگاه‌ها محدوده رطوبت یا رطوبتی است که باید اندازه‌گیری شود یا محدوده نقطه شبنم. دقت رطوبت و رطوبت بر حسب درصد اندازه گیری بیان می شود. دقت نقطه شبنم، از آنجایی که این یک قرائت دما است، به عنوان یک واریانس در خروجی دما بیان می شود.

خروجی

خروجی های رطوبت سنج ها می تواند:

• جریان آنالوگ

• ولتاژ

• فرکانس

• دیجیتال، از جمله سیگنال های کامپیوتری

• سوئیچ یا زنگ هشدار

آنها می توانند نمایشگرهای آنالوگ، دیجیتال یا ویدئویی داشته باشند و می توانند تعدادی فرم فاکتور متفاوت داشته باشند. آنها می توانند دستگاه های نصب شده روی PCB، سنسورها یا مبدل های استاندارد یا یک گیج یا نشانگر ساده باشند. آنها همچنین می توانند انواع مختلفی از سازها باشند، اعم از دستی، رومیزی یا سواری.

ویژگی ها

ابزارهای اندازه گیری رطوبت می توانند تعدادی ویژگی داشته باشند که استفاده از آنها را مفیدتر یا آسان تر کند. این موارد می تواند شامل موارد زیر باشد:

• جبران فشار و دما

• ثبت داده ها

• تحریک رویداد

• خودآزمایی

• خود کالیبراسیون

• قدرت باتری

استانداردها

ابزارهای اندازه گیری رطوبت را می توان بر اساس استانداردهای مختلف طراحی، تولید، استفاده و آزمایش کرد. استانداردهای نمونه عبارتند از:

ASTM D4230 - روش استاندارد اندازه گیری رطوبت با رطوبت سنج نقطه شبنم

BS ISO 6327 - تعیین نقطه شبنم آب گاز طبیعی با رطوبت سنج های سطح سرد شده
