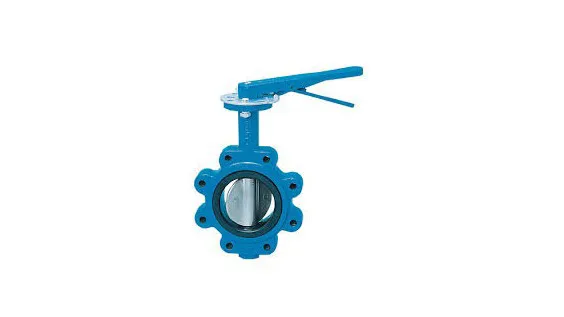

آشنایی با شیرهای پروانه ای
به روز رسانی شده در ۱۴۰۳/۷/۲۳ زمان مطالعه 15 دقیقهشیرهای پروانه‌ای (Butterfly Valves) از شیرهای صنعتی مهم هستند که به‌طور گسترده برای کنترل و تنظیم جریان مایعات و گازها در خطوط لوله استفاده می‌شوند. این شیرها به دلیل طراحی ساده، هزینه‌ی پایین و کارکرد سریع، در صنایع مختلف از جمله آب و فاضلاب، نفت و گاز، و صنایع شیمیایی به کار گرفته می‌شوند.
ساختار و عملکرد شیرهای پروانه‌ای
شیرهای پروانه‌ای دارای یک دیسک چرخان هستند که به میله‌ای متصل است و با چرخش 90 درجه‌ای دیسک، جریان باز یا بسته می‌شود. هنگامی که دیسک عمود بر جریان قرار می‌گیرد، شیر بسته است و زمانی که دیسک موازی با جریان قرار می‌گیرد، شیر به‌طور کامل باز است. این طراحی باعث می‌شود که شیر پروانه‌ای برای کاربردهایی با نیاز به تنظیم سریع و دقیق جریان، گزینه‌ای مناسب باشد.
انواع شیرهای پروانه‌ای
شیرهای پروانه‌ای لاستیکی (Resilient Seated Butterfly Valves): دارای دیسکی با نشیمنگاه لاستیکی هستند و برای کاربردهایی با فشار و دمای متوسط مناسب‌اند.
شیرهای پروانه‌ای دوجداره (Double Offset Butterfly Valves): طراحی دوجداره‌ای باعث می‌شود که دیسک در شرایط فشار بالا و دمای زیاد عملکرد بهتری داشته باشد.
شیرهای پروانه‌ای سه‌جداره (Triple Offset Butterfly Valves): این نوع شیرها برای کاربردهای شدید صنعتی طراحی شده‌اند و از نشیمنگاه‌های فلزی برای مقاومت در برابر فشارها و دماهای بسیار بالا استفاده می‌کنند.
مقایسه انواع شیرهای پروانه ای
| نوع شیر پروانه‌ای | ویژگی‌ها | کاربردها | مزایا |
|---|---|---|---|
| شیر پروانه‌ای لاستیکی (Resilient Seated) | نشیمنگاه لاستیکی | کاربردهای عمومی و فشار متوسط | مقرون‌به‌صرفه و آسان برای نصب |
| شیر پروانه‌ای دوجداره (Double Offset) | طراحی دوجداره و دیسک فلزی | فشارهای بالا و دمای بالا | عملکرد بهتر در دما و فشارهای بالا |
| شیر پروانه‌ای سه‌جداره (Triple Offset) | نشیمنگاه فلزی و طراحی سه‌جداره | صنایع سنگین و فشارهای بسیار بالا | مقاوم در برابر سایش و حرارت شدید |
کاربردهای شیرهای پروانه‌ای
صنایع آب و فاضلاب: کنترل و توزیع آب در سیستم‌های لوله‌کشی و تصفیه آب.
صنایع نفت و گاز: تنظیم جریان گازها و مایعات در خطوط لوله فشار بالا.
صنایع شیمیایی: کنترل جریان مواد شیمیایی و سیالات خورنده.
سیستم‌های تهویه: مدیریت جریان هوا در سیستم‌های HVAC (گرمایش، تهویه و تهویه مطبوع).
مزایای شیرهای پروانه‌ای
طراحی ساده و اقتصادی: نسبت به سایر شیرها، ساختار شیرهای پروانه‌ای ساده‌تر و ارزان‌تر است.
سرعت بالا در باز و بسته شدن: به دلیل چرخش سریع دیسک، این شیرها برای کاربردهایی با نیاز به پاسخ سریع بسیار مناسب هستند.
وزن سبک و فضای کم: این شیرها در مقایسه با شیرهای دروازه‌ای و توپ‌دار سبک‌تر هستند و فضای کمتری اشغال می‌کنند.
قابلیت تنظیم جریان: علاوه بر باز و بسته کردن جریان، این شیرها می‌توانند برای تنظیم جریان نیز استفاده شوند.
سوالات متداول
1. چه زمانی باید از شیرهای پروانه‌ای استفاده کنیم؟
شیرهای پروانه‌ای در کاربردهایی که نیاز به تنظیم جریان با سرعت بالا و به‌صرفه بودن هزینه دارند، به کار می‌روند. این شیرها به دلیل سبک بودن و سرعت عملکرد بالا، در بسیاری از سیستم‌های توزیع آب و گاز مناسب هستند.
2. تفاوت بین شیرهای پروانه‌ای و شیرهای توپ‌دار چیست؟
شیرهای پروانه‌ای سبک‌تر و ارزان‌تر هستند و برای کاربردهایی که نیاز به کنترل سریع دارند، مناسب‌اند. در حالی که شیرهای توپ‌دار بیشتر برای کاربردهای حساس به نشت و فشارهای بالا استفاده می‌شوند.
3. آیا شیرهای پروانه‌ای می‌توانند برای سیالات خورنده استفاده شوند؟
بله، برخی از انواع شیرهای پروانه‌ای با نشیمنگاه‌های مقاوم در برابر خوردگی و مواد خاص برای استفاده در محیط‌های خورنده طراحی شده‌اند.
منبع
- Valve Manufacturers Association of America (VMA): www.vma.org
