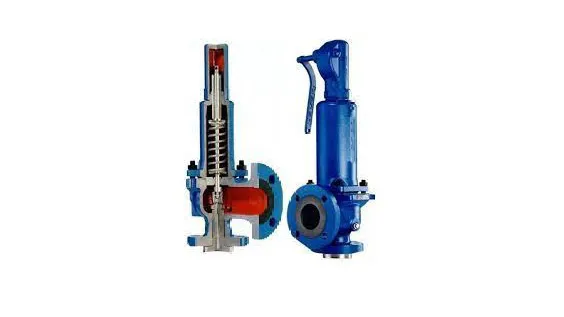

نگاهی شیر کاهش فشار

شیرهای کاهش فشار یا شیرهای اطمینان (Pressure Relief Valves) برای محافظت از سیستم‌های لوله‌کشی و تجهیزات صنعتی در برابر فشارهای بیش از حد طراحی شده‌اند. این شیرها به‌طور خودکار فشار اضافی را تخلیه کرده و از آسیب به تجهیزات جلوگیری می‌کنند.

تعریف شیر کاهش فشار

شیر کاهش فشار یا شیر اطمینان وسیله‌ای است که برای جلوگیری از افزایش فشار بیش از حد در سیستم‌های مختلف استفاده می‌شود. هنگامی که فشار در سیستم به سطح از پیش تعیین شده‌ای می‌رسد، شیر باز شده و سیال یا گاز اضافی را تخلیه می‌کند تا فشار به سطح ایمن برگردد.

ساختار و عملکرد شیرهای کاهش فشار

شیرهای کاهش فشار از چند بخش اصلی تشکیل شده‌اند:

1. بدنه شیر: معمولاً از جنس فولاد، استیل ضد زنگ یا برنج ساخته می‌شود.

2. فنر تنظیم‌کننده: که با فشار از پیش تنظیم شده‌ای، بر روی دریچه فشار می‌آورد.

3. دریچه: به‌طور خودکار باز و بسته می‌شود تا فشار را کاهش دهد.

4. دهانه خروجی: که سیال یا گاز اضافی از آن خارج می‌شود.

نحوه عملکرد

هنگامی که فشار در سیستم به مقدار تعیین‌شده برسد، نیروی اعمال شده توسط سیال بر فنر تنظیم‌کننده غلبه می‌کند و باعث باز شدن دریچه می‌شود. سیال اضافی از سیستم تخلیه می‌شود تا فشار کاهش پیدا کند. وقتی فشار به سطح ایمن بازگشت، دریچه بسته می‌شود.

کاربردهای شیرهای کاهش فشار

• صنایع نفت و گاز: جلوگیری از انفجار یا نشت به‌دلیل فشارهای بیش از حد.

• سیستم‌های هیدرولیکی و پنوماتیکی: برای کنترل فشار ایمن در تجهیزات و لوله‌ها.

• بویلرها و دیگ‌های بخار: برای جلوگیری از انفجار در اثر افزایش فشار بخار.

• صنایع شیمیایی: برای جلوگیری از آسیب به مخازن و تجهیزات فرآیندی.

انواع شیرهای کاهش فشار

1. شیرهای فنردار: استفاده از فنر برای تنظیم فشار.

2. شیرهای پیلوت‌دار: این شیرها از یک پیلوت برای تنظیم دقیق‌تر فشار استفاده می‌کنند.

3. شیرهای دیافراگمی: کنترل دقیق فشار با استفاده از دیافراگم که بیشتر در کاربردهای حساس استفاده می‌شود.

جدول مقایسه انواع شیرهای کاهش فشار

مزایا و معایب

مزایا

• حفاظت از تجهیزات: جلوگیری از آسیب‌های ناشی از فشارهای غیرمجاز.

• تنظیم خودکار: بدون نیاز به اپراتور، فشار را کنترل می‌کند.

• قابلیت استفاده در دماها و فشارهای بالا: طراحی شده برای محیط‌های سخت صنعتی.

معایب

• حساس به آلودگی: ذرات و آلودگی‌های موجود در سیال ممکن است باعث خرابی شود.

• هزینه تعمیر و نگهداری بالا: به دلیل عملکرد پیچیده و حیاتی، نیاز به تعمیرات منظم دارد.

مشاهده تامین کنندگان این کالا در تکصان

سوالات متداول

1. چه زمانی نیاز به شیر کاهش فشار داریم؟
هر زمان که احتمال افزایش فشار به‌طور غیرقابل کنترل در یک سیستم وجود داشته باشد، برای جلوگیری از خطرات، استفاده از شیر کاهش فشار ضروری است.

2. چگونه می‌توان فشار شیر کاهش فشار را تنظیم کرد؟
بسته به نوع شیر، معمولاً فشار تنظیمی از طریق پیچ یا فنر تنظیم‌کننده تعیین می‌شود. همچنین می‌توان از نوع پیلوت‌دار برای تنظیم دقیق‌تر فشار استفاده کرد.

3. آیا شیر کاهش فشار نیاز به نگهداری دارد؟
بله، این شیرها باید به‌طور منظم بررسی و تمیز شوند تا از عملکرد صحیح آن‌ها در مواجهه با فشارهای ناگهانی اطمینان حاصل شود.

منبع

The Engineering ToolBox
