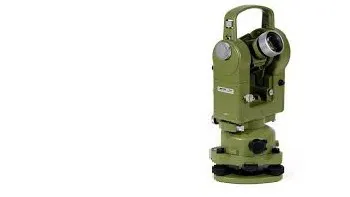

دوربین های تئودولیت

دوربین تئودولیت یا همان زاویه یاب ابزاری است که در نقشه برداری برای اندازه‌گیری دقیق زاویه‌های افق و قائم بکار میرود. تئودولیت های نسل جدید شامل تلسکوپ متحرک نصب شده در دو محور عمود برهم، محور افقی و محور قائم است.

 دوربین های تئودولیت در انواع مختلف وارد بازار شده اند. و این دوربین ها را میتوان به عنوان یکی از ابزار های نقشه برداری دانست. که برای امور سنجش زوایا عمودی و افقی و مثلثی شکل، مورد استفاده قرار. میگیرد.

 کاربرد این دوربین. در رشته های عمران ، نقشه برداری ، و معماری است. و البته این دوربین نام های دیگری مثل دوربین طول یاب و زاویه یاب دارد. البته توصیه. میشود.  از این دوربین ها کمتر استفاده. شود. زیرا کار کردن. با این دوربین ها بسیار سخت است. و در حال حاضر از این دوربین ها به عنوان دوربین های از رده خارج شده. نام برده می شود.زیرا جایگزینی بهتر برای این دوربین ها وجود دارد. به نام دوربین های توتال استیشن که هم رابط کاربری آسان تری دارند. و همچنین تمامی کار های یک تئودولیت را به بالاترین کیفیت انجام. میدهند.

در ادامه این مقاله آموزشی از وبسایت کار آموزی آنلاین مهندسی به مواردی بیشتر از این دوربین خواهیم. پرداخت. پس با ما تا انتهای این مقاله همراه. شوید.

• انواع دوربین تئودولیت

.این دوربین ها از تنوع بسیار بالایی برخوردار نیستند. و به دو دسته مکانیکی و دیجیتالی تقسیم میشود.

• کاربرد های دوربین تئودولیت

کاربرد های این دوربین شامل موارد زیر است:

1-انجام عملیات پروفیل برداری

2-پیاده سازی و برداشت درصد شیب

3-تعیین راستای شاقولی

4-پیاده کردن. و برداشت زاویه های افقی

5-پیاده کردن. و برداشت زاویه های قائم

• خطا های دوربین تئودولیت

خطاهای این دوربین عبارت است. از :

خطای سانتراژ ، خطای کلیماسیون(خطای محور دیدگانی دوربین) ، خطای قرائت ، خطای نشانه روی ، خطای عدم کالیبراسیون ، خطای عدم تراز کردن ، خطای مرکزیت لمب افقی ، خطای لمب افقی

دوربین های تئودولیت یا همان زاویه یاب از لحاظ ساختار به دو دسته دیجیتال و آنالوگ ( مکانیکی ) تقسیم میشوند.

لمب افقی دوربین تئودولیت شبیه به یک نقاله، از صفر تا 360 درجه و یا 400 گراد در جهت افقی بین سه نقطه روی زمین، شبیه ساعت درجه بندی شده است.

نحوه اندازه گیری زاویه در تئودولیت :

بنابراین اندازه گیری زاویه افقی بین سه نقطه روی زمین، شبیه اندازه گیری یک زاویه بین سه نقطه توسط نقاله روی کاغذ میباشد.
نحوه قرائت دوربین تئودولیت بدین شکل میباشد که زاویای قائم را از طریق زاویه بین محور قائم و امتداد نشانه روی اندازه‌گیری کرده که معمولاً حدود ۹۰ و ۲۷۰ درجه میباشد.

در دستگاه تئودلیت زمانی که از طریق چشمی نشانه روی و با استفاده از تار رتیکول به یک هدف نشانه روی می‌کنیم میتوانیم زاویه هر یک از این محورها با دقت زیادی در حد یک هزارم رادیان یا ثانیه (۱/۳۶۰ درجه) قرائت کنیم.

زاویه خواتی در تئودولیت :

زاویه خوانی با تئودولیت اعم از آنالوگ و دیجیتال شامل چهار مرحله اصلی است که عبارتند از: استقرار، نشانه روی، صفرــ صفر کردن و قرائت.

دوربین های تئودولت :

دوربین های تئودلیت از زمان پیدایش تا کنون تغییرات اساسی در طراحی و ساختار را تجربه کره اند دوربین های نسل قدیمی شامل برند های متعددی همانند K&E آمریکا ، Kern سوئیس ، wild سوئیس ، standard(SKS) ژاپن ، Sokkia ژاپن ، MOM مجارستان ، Zeiss آلمان و … میباشند که بسیاری از این برندها با گذشت زمان جهت حضور موفق در بازار با هم ادغام شدند

البته بعضی از برند ها هم به ناچار عرصه را به رقبا واگذار کردند و برای همیشه از این بازار کنار رفتند.
در بین برند های مختلف محصولات کارخانه ویلد سوئیس جایگاه ویژه ای بین مهندسین و نقشه برداران در سراسر دنیا برای خود ایجاد کرد کیفیت مثال زدنی، دوام ، دقت و راحتی کار با این محصولات باعث شد تا فروش مدلهای گوناگون این کمپانی در سراسر دنیا از جمله ایران بطور چشمگیری افزایش پیدا کند.

میتوان به جرات به تصحاب بیش از 70 درصد بازار جهانی در آن مقطع توسط این کمپانی بزرگ اشاره کرد. بعدها این کمپانی جهت دستیابی به اهداف بزرگتر و سایر مسائل استراتژیکی با چند تا کمپانی دیگر ادغام شد و هم اکنون محصولات جدید این کمپانی با نام تجاری لایکا (Leica) تولید میشود.

در مقطع کنونی فقط تئودولیت دیجیتال تولید میشود و با توجه به قابلیت توتال استیشن و کارآیی بالای آن استفاده از دوربین تئودلیت نسبت به گذشته بسیار کمتر شده است به شکلی که اکثر استفاده تئودلیت در مراکز آموزشی و دانشگاهها و همچنین برخی از پروژهای محدود نقشه برداری میباشد.
