تجهیزات تونل زنی

تجهیزات تونل زنی مجموعه ای از ماشین آلات تخصصی است که برای حفاری تونل های طولانی و باریک در لایه های مختلف خاک و سنگ استفاده می شود. تجهیزات معمولی تونل زنی شامل ماشین‌های حفاری، سردر، ماشین‌های حفاری تونل (TBM)، خال‌ها و سایر ماشین‌های تخصصی است. از ماشین های حفاری برای ایجاد سوراخ در مواد مختلف استفاده می شود، در حالی که از سردر برای برش شکاف ها در سنگ سخت یا خاک استفاده می شود. TBM ها برای حفاری تونل ها در لایه های مختلف خاک و سنگ و مول ها برای حفاری تونل در خاک های نرم استفاده می شوند. تجهیزات تونل زنی در ساخت شبکه های ریلی زیرزمینی، خطوط لوله آب و گاز و سیستم های فاضلاب استفاده می شود.

در زیر برخی از پرکاربردترین تجهیزات تونل مورد استفاده در ساخت و ساز مورد بحث قرار گرفته است.

بیل مکانیکی خزنده

بیل مکانیکی مدرن خزنده برای حفاری یا درجه بندی یا جابجایی زمین و اجسام بزرگ طراحی شده است و بر اساس نحوه حرکت خود طبقه بندی می شود. انواع بیل مکانیکی شامل بیل های چرخدار، واکر، یدک کش و ریلی می باشد. این خزنده‌ها در ارتباط با تانک‌های ردیابی که به‌طور گسترده توسط ارتش‌ها مورد استفاده قرار می‌گیرند، بر روی همان سیستم چرخ‌های چرخان حرکت می‌کنند، اما همچنین توانایی حفاری، چیدن و انتقال مواد حفاری‌شده را در حین کار دارند. اجزای بیل مکانیکی خزنده شامل شاسی اصلی خزنده، تکیه گاه روتور، اتصالات چرخان مرکزی، میزهای گردان، وزن دستگاه، پانل، کابین و تهویه مطبوع است. بیل مکانیکی خزنده هیبریدی دارای چندین ویژگی مانند توان خروجی پیشرو در کلاس، پایداری، ظرفیت بالابری و راحتی اپراتور است. دو مدل دم کوتاه عملکرد استثنایی را برای فضاهای کاری محدود ارائه می دهند. همه ماشین ها راندمان سوخت و عملکرد عالی را ارائه می دهند. این تجهیزات برای ایجاد تونل های متقاطع در هنگام استفاده از مواد منفجره برای پروفیل ثانویه و البته برای تونل سازی مستقیم بیل مکانیکی استفاده می شود.

لودر چرخ

مدل های جدیدتر لودر چرخ دار به طور استاندارد به موتور 28.5 کیلووات / 38.8 مجهز هستند. پس از تصفیه اگزوز توسط DOC و DPF انجام می شود. Smart Driving PRO همچنین به صورت اختیاری برای لودر فرمان تمام چرخ در دسترس است. این یک ویژگی جدید با سه حالت عملیاتی مختلف است که در عین مصرف سوخت، اپراتور را در برنامه‌های مربوطه پشتیبانی و تسکین می‌دهد. در حالت Power، خروجی کامل موتور در دسترس است. این یک مبنای ایده آل برای چرخه های بارگذاری سریع و همچنین برای کار در مواد حفاری شده فراهم می کند. در مقایسه با حالت پاور، این دستگاه در حالت اکو سرعت حرکت یکسانی را با دور موتور کاهش می‌دهد. برای کاهش سطح سر و صدا و صرفه جویی در مصرف سوخت، این حالت اپراتور بیش از همه برای کارهای پشته ای مناسب است که در آن به برق کامل سیستم نیاز نیست. لودرهای چرخدار به طور ویژه برای استفاده در برنامه های تونلی طراحی شده اند.

لودرهای خزنده

لودرهای خزنده عصر جدید، اسب بخار بیشتری نسبت به مدل های قبلی ارائه می دهند. گیربکس هیدرواستاتیک، Total Machine Control را ارائه می دهد، که به اپراتورها اجازه می دهد بین تنظیمات مختلف یکی را انتخاب کنند: سرعت در گرفتن و کنترل الگوی V با فرمان پدال پا. سنسورهای فشار هیدرواستاتیک و هیدرولیک روی برد، فشار را از طریق یک مانیتور داخل کابین به اپراتورها ارائه می دهند. Eco Mode با تنظیم خودکار سرعت موتور و تنظیمات انتقال بر اساس بار، مصرف سوخت را تا 20 درصد بهینه می کند و در عین حال سرعت زمین را حفظ می کند. هم در جهت جلو و هم در جهت معکوس عمل می کند. هنگامی که دستگاه حرکت نمی کند و هیچ عملکردی فعال نمی شود، دور آرام سرعت موتور را کاهش می دهد. یک تایمر قابل تنظیم را می توان در مانیتور تنظیم کرد و با خاموش شدن خودکار همراه شد. گیربکس هیدرواستاتیک به اپراتورها امکان انتخاب بین تنظیمات متعدد را می دهد: سرعت در گرفتن و کنترل الگوی V با فرمان پدال پا. سنسورهای فشار هیدرواستاتیک و هیدرولیک روی برد، فشار را از طریق یک مانیتور داخل کابین به اپراتورها ارائه می دهند. مشخصات عملیاتی با گزینه‌های اضافی جداگانه پیکربندی می‌شوند تا ماشین‌ها را برای برنامه‌ها و شرایط تونل تنظیم کنند.

دستگاه حفاری تونل

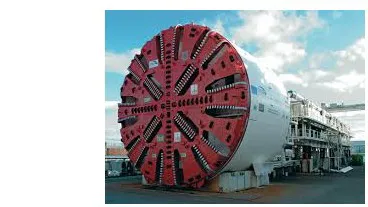

دستگاه حفاری تونل (TBM)، برای حفاری تونل‌هایی با مقطع دایره‌ای از میان لایه‌های مختلف خاک و سنگ استفاده می‌شود. آنها همچنین ممکن است برای میکرو تونل استفاده شوند. آنها را می توان به گونه ای طراحی کرد که هر چیزی از سنگ سخت گرفته تا ماسه را سوراخ کند. قطر تونل تا به امروز می تواند از یک متر (3.3 فوت) (انجام شده با میکرو TBM) تا 17.6 متر (58 فوت) باشد. تونل هایی با قطر کمتر از یک متر یا بیشتر معمولا با استفاده از روش های ساخت و ساز بدون ترانشه یا حفاری جهت افقی به جای TBM انجام می شوند. TBM ها همچنین می توانند برای حفاری تونل های غیر دایره ای، از جمله تونل های U شکل یا نعل اسبی و مربع یا مستطیل طراحی شوند. از حالت سکون تا سرعت بالا – ماژول های کنترل آخرین مدل ها به کاربران امکان می دهد تا طیف وسیعی از سرعت ها را به طور بهینه کنترل کنند. ترکیبی از موتورهای دو سرعته و قابلیت استفاده از موتورهای پشت سر هم در گردش آزاد استانداردهای جدیدی را در مورد عملکرد و قدرت تعیین می کند. با طراحی فشرده خود، سرهای برش خود چرخشی می توانند حتی از سخت ترین لایه های سنگ سوراخ کنند.

ماشین آلات حفاری جهت افقی

ماشین‌های حفاری جهت دار افقی (HDD) دستگاه‌های حفاری بدون ترانشه برای نصب لوله‌ها، مجراها و کابل‌ها در زیر زمین در یک قوس کم عمق هستند. آنها معمولاً برای نصب در زیر آبراه ها و جاده ها استفاده می شوند تا از مزاحمت زمین در بالا جلوگیری شود. ماشین‌های حفاری افقی معمولاً وسایل نقلیه سنگینی هستند که مجهز به درایوهای مسیر، کنترل‌های اپراتور و ماشین آلات حفاری هستند. مواد مورد استفاده برای لوله ها عبارتند از PVC، پلی اتیلن، پلی پروپیلن، چدن داکتیل و فولاد. ماشین‌های حفاری جهت دار در اندازه‌های مختلفی تولید می‌شوند که بزرگترین ماشین‌ها قادر به حفاری تا عمق 200 فوت و طول 6000 فوت هستند. ماشین‌های حفاری جهت دار به سه دسته تقسیم می‌شوند: HDD با قطر بزرگ (maxi-HDD)، متوسط HDD با قطر (midi-HDD) و HDD با قطر کوچک (mini-HDD). تفاوت قابل توجهی در عملکرد این سیستم ها وجود ندارد. دسته بندی ها طول، عمق، گشتاور و قابلیت های عقب نشینی هر سیستم را نشان می دهند.

لوله غوطه ور

لوله غوطه‌ور نوعی تونل زیردریایی است که از بخش‌هایی تشکیل شده است که در جای دیگری ساخته شده و به سمت محل تونل شناور می‌شود تا در محل فرو رفته و سپس به هم متصل شوند. آنها معمولا برای عبور جاده ها و راه آهن از رودخانه ها، مصب ها، و کانال های دریایی / بندر استفاده می شود. لوله های غوطه ور اغلب به همراه سایر اشکال تونل در انتهای خود استفاده می شوند، مانند برش و پوشش یا تونل حفر شده، که معمولاً برای ادامه تونل از نزدیک لبه آب تا ورودی (درگاه) در سطح زمین ضروری است. . مزیت اصلی لوله های غوطه ور این است که می توانند به طور قابل توجهی مقرون به صرفه تر از گزینه های جایگزین باشند - به عنوان مثال، یک تونل حفاری در زیر آب در حال عبور (اگر واقعاً به دلیل عوامل دیگری مانند زمین شناسی و فعالیت لرزه ای این امکان وجود دارد. .
