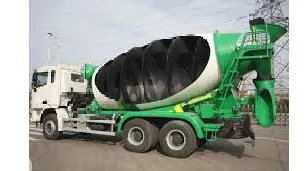

کامیون میکسر بتن

کامیون میکسر بتن یا اصطلاحا «تراک میکسر» (Truck Mixer)، یکی از انواع درام میکسرهای معکوس است که به منظور انتقال و یا اختلاط بتن در ساخت سازه‌های بتنی مورد استفاده قرار می‌گیرد. این نوع میکسر، با نصب تجهیزات مخلوط کردن بتن بر روی شاسی یا نیمه تریلر ساخته می‌شود. وزن کامیون میکسر بتن معمولا بین 9 تا 14 تن است. این وسیله می‌تواند وزن حدود ۱۸ تن بتن را تحمل کند.

کامیون میکسر بتن معمولا به دو صورت مورد استفاده قرار می‌گیرد:

• حالت اول: اختلاط بتن پیش از بارگیری و در کارخانه انجام می‌شود. سپس، کامیون میسکر بتن به منظور بارگیری و انتقال بتن تازه از بچینگ به پروژه مورد استفاده قرار می‌گیرد.

• حالت دوم: مواد اولیه خشک با نسبت مشخص درون دیگ کامیون ریخته می‌شوند. در این حالت، فرآیندهای اختلاط و انتقال به طور همزمان انجام می‌گیرند.

کاربرد کامیون میکسر بتن چیست؟

تراک میکسر در هر پروژه‌ای که نیاز به تهیه و انتقال بتن باشد، کاربرد دارد. این وسیله به طور گسترده برای انتقال بتن آماده در پروژه‌های شهری و دورافتاده مورد استفاده قرار می‌گیرد.

در اغلب پروژه‌های بزرگ بتنی نظیر سدسازی و پل‌سازی، بتن مورد نیاز توسط کارخانه بچینگ مستقر و سیستم‌هایی نظیر جرثقیل و باکت، پمپ بتن و لوله، نوار نقاله و دیگر روش‌های انتقال بتن تامین می‌شود. با این وجود، در این پروژه‌ها نیز می‌توان از کامیون میکسر برای انتقال بتن به مکان‌های مختلف کارگاه استفاده کرد.

به کارگیری تراک میکسر برای انتقال و تخلیه مصالح غیر بتنی در پروژه‌های شهرسازی

تراک میکسر، گاهی اوقات برای حمل ملات، مصالح ساختمانی، مایعات و مصالح فله‌ای شل نیز مورد استفاده قرار می‌گیرد. در مجموع، به کارگیری تراک میکسر در پروژه‌های زیر متداول است:

• ساختمان‌سازی

• شهرسازی

• ساخت سد

• ساخت پل

• معدنکاری و تونل‌سازی (پر کردن فضاهای خالی و بلااستفاده)

اجزای کامیون میکسر بتن چه هستند؟

کامیون میکسر بتن، دارای انواع مختلف با اجزای متفاوت است. با این وجود، برخی از اجزا نظیر دیگ، تیغه، قیف، مخزن آب، شوت، زیرشاسی، موتور و غیره بین تراک میکسرها مشترک هستند. تصویر زیر، اجزای مختلف یک تراک میکسر معمولی را نمایش می‌دهد.

اجزای تراک میکسر

1. دیگ یا دیگ بتن

2. رینگ غلتک دیگ

3. مجرای دیگ

4. تیغه

5. غلتک دیگ

6. قیف ورود مواد

7. راهنمای جریان

8. ناودانی یا شوت اصلی

9. ناودانی یا شوت تکمیلی

10. مخزن آب

11. شمارشگر دیگ

12. زیرشاسی

13. وسیله عملگر

14. وسیله راه‌اندازی

15. سکوی کار

16. موتور روغن هیدرولیک

در ادامه، به معرفی برخی از مهم‌ترین اجزای تراک میکسر می‌پردازیم.

موتور کامیون میسکر بتن

موتور، بخشی است که انرژی لازم برای چرخش دیگ و تیغه را فراهم می‌کند. سامانه محرک دیگ می‌تواند توسط موتور کامیون یا یک موتور مستقل تغذیه شود.

قیف

قیف، وسیله‌ای است که به منظور تسهیل فرآیند بارگیری مورد استفاده قرار می‌گیرد. مواد از طریق قیف به درون دیگ ریخته می‌شوند. در صورت استفاده از قیف لولایی، باید محل آن محکم توسط پیچ محکم شود.

دیگ

دیگ تراک میکسر، محل بارگیری بتن یا مصالح است. ظرفیت دیگ با حجم داخلی آن نمایش داده می‌شود. دیگ‌ها اغلب از جنس فولاد هستند. با این وجود، دیگ برخی از تراک میکسرهای جدید از جنس فایبرکلاس ساخته می‌شود. فایبرگلاس، وزن کلی تراک میکسر و مصرف انرژی را کاهش می‌دهد.

به دلیل تخلیه بتن از عقب تراک میکسر، یک نفر باید به عنوان راننده و یک نفر به عنوان اپراتور شوت محل تخلیه را تنظیم کنند. در طرف مقابل، در برخی از تراک میکسرهای پیشرفته، امکان تخلیه بتن از رو به رو (جهت‌گیری برعکس دیگ) فراهم شده است. در این میکسرها، اپراتور می‌تواند از درون کابین، شوت تخلیه را به راحتی در جهت دلخواه تنظیم کرده و فرآیند بتن‌ریزی را اجرا کند.

غلتک دیگ

غلتک‌ها، قطعاتی هستند که امکان چرخش دیگ را فراهم می‌کنند. دیگ از ناحیه رینگ بر روی غلتک‌ها قرار می‌گیرد.

رینگ دیگ

رینگ، بخشی برآمده بر روی بدنه بیرونی دیگ است که بر روی غلتک سوار می‌شود. وجود رینگ، فرآیند چرخش دیگ را ساده‌تر می‌کند.

تیغه

درون بدنه دیگ، تیغه‌ای به صورت مارپیچی تعبیه شده است که با طراحی منحصر به فرد خود، بارگیری و تخلیه مواد را ساده‌تر می‌کند. این تیغه معمولا از فولاد با عیار بالا ساخته می‌شود. تیغه از بخش‌های مهم تراک میکسر است که باید به خوبی از آن نگهداری شود.

مجرای دیگ

مجرای دیگ، یک حفره در پایین دیگ است که به منظور خارج کردن بتن تراشیده شده از سطح داخلی یا تخلیه اضطرای بتن مورد استفاده قرار می‌گیرد.

شوت

شوت، وسیله‌ای است که بتن را از درون دیگ به قالب یا پمپ هدایت می‌کند. این وسیله در حین حمل و نقل توسط یک مهار یا قلاب به بدنه کامیون متصل می‌شود. برای ثابت نگه داشتن شوت در حین بتن‌ریزی می‌توان از یک آویز یا نگهدارنده استفاده کرد.

وسیله عملگر

عملگر، وسیله‌ای است که کلید یا اهرم چرخاندن و توقف چرخش دیگ بر روی آن قرار دارد. به علاوه، تامین و قطع آب شستشو در این قسمت از کامیون میکسر بتن انجام می‌شود. این وسیله معمولا در قسمت کناری عقب کامیون قرار دارد و توسط اپراتور شوت مورد استفاده قرار می‌گیرد.

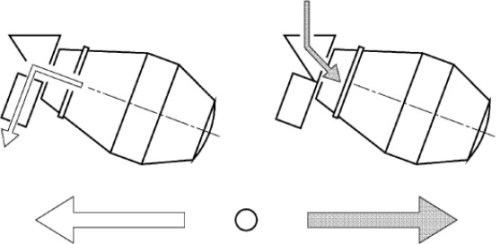

نمادهای بارگیری (تصویر راست) و تخلیه (تصویر چپ) بر روی وسیله عملگر

محور

محور، یک میله مرکزی است که وظیفه انتقال نیرو و چرخش چرخ‌های خودرو را بر عهده دارد. تراک میکسرها معمولا دارای دو یا چند محور هستند. وجود محورهای بیشتر باعث توزیع بهتر بار در جاده‌های حساس و کاهش استهلاک در جاده‌های معمولی می‌شود. به علاوه، محورهای زیاد، توانایی مانور و دور زدن کامیون رو افزایش می‌دهد.

کامیون میکسر بتن چگونه کار می‌کند؟

به طور کلی، تراک میکسر با چرخش دیگ و تیغه‌های درون آن، فعالیت‌هایی نظیر بارگیری، اختلاط و تخلیه بتن را انجام می‌دهد.

دیگ کامیون میکسر بتن به گونه‌ای طراحی شده است که می‌تواند با هم زدن مخلوط توسط چرخش تیغه یا دوران حول محور مرکزی خود، بتن را تا رسیدن به محل پروژه در حالت خمیری نگه دارد..

منبع:blog.faradars
