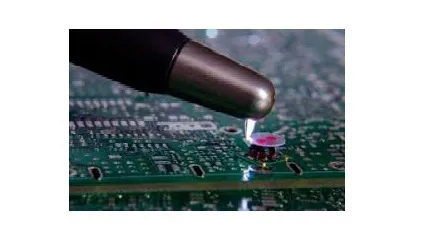

محافظ تخلیه الکترواستاتیک بردها
به روز رسانی شده در ۱۴۰۳/۷/۲۹ زمان مطالعه 10 دقیقهمحافظهای تخلیه الکترواستاتیک (ESD) نقش حیاتی در حفاظت از دستگاه‌های الکترونیکی در برابر آسیب‌های ناشی از تخلیه الکترواستاتیک دارند. این مقاله به بررسی عملکرد، انواع، مزایا و چالش‌های محافظ‌های ESD می‌پردازد.
عملکرد محافظ‌های ESD
محافظ‌های ESD به‌گونه‌ای طراحی شده‌اند که در هنگام بروز تخلیه الکترواستاتیک، انرژی اضافی را به زمین منتقل کنند و از آسیب به قطعات الکترونیکی جلوگیری کنند. این محافظ‌ها معمولاً در بین دو نقطه در مدار قرار می‌گیرند و به سرعت به تغییرات ولتاژ پاسخ می‌دهند.
انواع محافظ‌های ESD
محافظ‌های ESD به چند دسته تقسیم می‌شوند:
- زینر دیودها: این دیودها به‌طور خاص برای محافظت در برابر ولتاژهای بالا طراحی شده‌اند و می‌توانند در حالت‌های معکوس نیز کار کنند.
- ترانزیستورهای اثر میدان (FET): این نوع محافظ‌ها معمولاً در مدارهای دیجیتال و آنالوگ استفاده می‌شوند و سرعت بالایی در پاسخ‌دهی دارند.
- فیلتربردها: این دستگاه‌ها به عنوان یک حفاظ فیزیکی عمل می‌کنند و می‌توانند چندین نوع از تداخلات الکتریکی را فیلتر کنند.
جدول مقایسه انواع محافظ‌های ESD
| نوع محافظ ESD | کاربرد | مزایا | معایب |
|---|---|---|---|
| زینر دیود | حفاظت از ولتاژ بالا | کارایی بالا در ولتاژهای معکوس | محدودیت در جریان‌های زیاد |
| ترانزیستور اثر میدان | مدارهای دیجیتال | سرعت پاسخ‌دهی بالا | ممکن است گران باشد |
| فیلتربردها | حفاظت فیزیکی | کاهش تداخلات الکتریکی | حجم و وزن بیشتر |
مزایای محافظ‌های ESD
محافظ‌های ESD دارای مزایای متعددی هستند:
- حفاظت از تجهیزات: جلوگیری از آسیب‌های ناشی از تخلیه الکترواستاتیک به دستگاه‌های حساس.
- کاهش هزینه‌ها: کاهش نیاز به تعمیرات و تعویض تجهیزات آسیب‌دیده.
- افزایش عمر دستگاه‌ها: با حفاظت از قطعات، طول عمر آنها افزایش می‌یابد.
چالش‌های محافظ‌های ESD
با وجود مزایای متعدد، چالش‌هایی نیز در استفاده از محافظ‌های ESD وجود دارد:
- محدودیت‌های ولتاژ: ممکن است محافظ‌های ESD نتوانند در برابر ولتاژهای بسیار بالا مقاومت کنند.
- تاثیر بر عملکرد مدار: در برخی موارد، می‌توانند باعث افت سیگنال یا کاهش کارایی مدار شوند.
هزینه‌ها: هزینه‌های اولیه خرید و نصب می‌تواند بالا باشد.
سوالات متداول
- محافظ‌های ESD چه وظیفه‌ای دارند؟
محافظ‌های ESD برای جلوگیری از آسیب به قطعات الکترونیکی ناشی از تخلیه الکترواستاتیک طراحی شده‌اند. - چگونه محافظ‌های ESD عمل می‌کنند؟
این محافظ‌ها انرژی اضافی ناشی از تخلیه الکترواستاتیک را به زمین منتقل می‌کنند تا از آسیب به مدار جلوگیری کنند. - چه نوع محافظ‌های ESD وجود دارد؟
محافظ‌های ESD شامل زینر دیودها، ترانزیستورهای اثر میدان و فیلتربردها هستند. - مزایای استفاده از محافظ‌های ESD چیست؟
این محافظ‌ها از تجهیزات حساس محافظت کرده، هزینه‌های تعمیرات را کاهش می‌دهند و عمر دستگاه‌ها را افزایش می‌دهند. - چالش‌های استفاده از محافظ‌های ESD چیست؟
محدودیت‌های ولتاژ، تأثیر بر عملکرد مدار و هزینه‌های اولیه می‌توانند از چالش‌های استفاده از این محافظ‌ها باشند.
