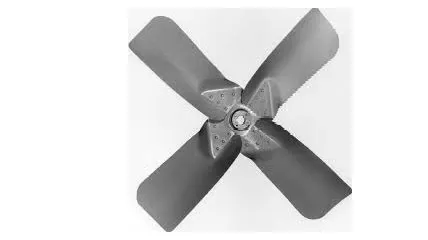

پره ها و پروانه های فن

اطلاعات کلی

تیغه ها و پروانه های فن برای انتقال نیرو از یک منبع (مانند موتور جت) برای رانش یا حرکت هوا استفاده می شود. پروانه ها مجموعه ای از پره های فن هستند که با تبدیل حرکت چرخشی به نیروی رانش، نیرو را انتقال می دهند. گاهی اوقات از آنها به عنوان لوازم جانبی یاد می شود. معمولاً از تیغه ها و پروانه های فن در فن های محوری، دمنده های صنعتی، قایق ها و هواپیماها استفاده می شود.

انواع تیغه و پروانه فن
انواع عبارتند از:

پروانه های پیچ کنترلر
پروانه های کج
پروانه های مدولار
سرعت جریان، فشار هوا و دمای هوا پارامترهای مهمی هستند که باید هنگام انتخاب پره ها و پروانه های فن در نظر گرفته شوند.

مواد
تیغه های فن های صنعتی معمولاً از آلومینیوم ریخته گری یا ساخته شده، فولاد ساخته شده یا فولاد ضد زنگ یا فلزات عجیب و غریب مانند آلیاژهای نیکل ساخته می شوند. این مواد برای استفاده در فن های محوری و همچنین در بسیاری از دمنده های صنعتی مناسب هستند. تیغه ها و پروانه های هوافضا معمولاً از آلیاژهای نیکل، آلیاژهای تیتانیوم، سوپرآلیاژها یا فلزات اختصاصی مانند Inconel که یک علامت تجاری ثبت شده شرکت Special Metals Corporation است، ساخته می شوند. به طور معمول، طرح های تیغه های هوافضا از پوشش های خاص، تکنیک های متالورژیکی و فرآیندهای ریخته گری استفاده می کنند. از آنجایی که آنها نسبتاً گران هستند، تیغه های فن تیتانیوم تک کریستالی برای بخش های خاصی از موتورهای جت در نظر گرفته شده است. تیغه های فن و پروانه های ساخته شده از سوپرآلیاژ، استحکام بازدهی بالایی دارند، اما به دلیل دمای بالای خروجی جت، به پره های خنک کننده نیاز دارند. پره های توربین گاز اغلب از آلیاژهای نیکل و کروم ساخته می شوند.

مشخصات
علاوه بر مصالح ساختمانی، مشخصات تیغه‌ها و پروانه‌های فن شامل تعداد پره، شکل تیغه و زاویه شیب تیغه می‌شود. به عنوان یک قاعده، اندازه فن یا پایه، تعداد پره ها را تعیین می کند. اگرچه اکثر طرح ها دارای چهار یا شش تیغه هستند، برخی از آنها به تعداد دو تیغه یا 16 تیغه دارند. پیکربندی هایی با تعداد فرد تیغه نیز موجود است. به طور معمول، این پایه ها از سه، پنج یا هفت تیغه استفاده می کنند. با توجه به شکل تیغه، انتخاب ها از گرد تا مستطیل متغیر است. تیغه های مربعی نیز موجود است. با این حال، به طور معمول، گوشه های پره های فن و پروانه ها گرد هستند تا صدا را به حداقل برسانند و کارایی را به حداکثر برسانند. با توجه به زاویه گام تیغه، محصولات ممکن است توسط سازنده تنظیم شوند یا توسط کاربر نهایی قابل تنظیم باشند. در کاربردهای هوافضا، این نوع محصول اخیر به عنوان قابل تنظیم در جنگ شناخته می شود.
