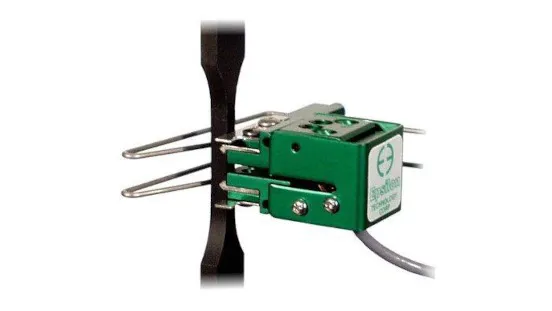

انحراف سنج ها و اکستنسومترها
به روز رسانی شده در ۱۴۰۳/۸/۷ زمان مطالعه 10 دقیقه
انحراف‌سنج‌ها و کشش‌سنج‌ها (کشش‌سنج‌ها) برای نشان دادن تغییر شکل مواد در زمانی که تحت فشار قرار می‌گیرند استفاده می‌شوند. اکستانسومترها تغییر شکل ماده را در زمانی که تحت تنش کششی قرار می‌گیرند، و انحراف‌سنج‌ها تغییر شکل ماده را در زمانی که تحت فشار عرضی یا فشاری قرار می‌گیرند نشان می‌دهند.
نمایش تمام سازندگان انحراف سنج و اکستنسومتر
انواع انحراف سنج و اکستنسومتر
اکستانسومترها اغلب بر اساس تکنولوژی کرنش سنج هستند.
اکستانسومترهای لیزری فشار را با اسکن در سراسر نوارهای نقاشی شده روی نمونه اندازه گیری می کنند. همانطور که نمونه تحت فشار قرار می گیرد، موقعیت نوارها تغییر می کند که بر لیزر منعکس شده تأثیر می گذارد.
یک کشش سنج نواری از نواری استفاده می کند که بین دو نقطه مرجع روی سازه های بزرگ مانند دیواره های تونل و تکیه گاه های پل کشیده شده است تا تغییرات فاصله بین دو نقطه مرجع را تشخیص دهد.
کشش سنج گمانه حرکت خاک و سنگ را در امتداد محور گمانه اندازه گیری می کند.
اکستانسومتر میله ای یک اکستانسومتر گمانه است که از میله هایی برای اتصال لنگرها در سوراخ با سر مرجع در بالای سوراخ استفاده می کند.
تنش مواد دارای دو جزء اصلی است: تنش مستقیم و تنش برشی. تنش مستقیم حجم مواد را تغییر می دهد. تنش برشی ماده را بدون تغییر حجم آن تغییر شکل می دهد. مدول الاستیسیته (همچنین به عنوان مدول یانگ یا مدول الاستیک نیز شناخته می شود) معیاری از سفتی یک ماده معین است. تست خستگی رابطه بین استرس و تعداد دفعاتی که می تواند قبل از ایجاد شکست اعمال شود را تعیین می کند. دستگاه‌های آزمایش برای اعمال تنش‌های متغیر چرخه‌ای و پوشش کشش، فشار، پیچش و خمش یا ترکیبی از این تنش‌ها استفاده می‌شوند.
مشخصات
اکستانسومترها یا اکستانسیومترها بر اساس موارد زیر متفاوت هستند:
فن آوری اندازه گیری (مقاومت الکتریکی یا مقاومت پیزو)
چیدمان (تک محوری، خطی دوگانه، گیج های نواری، دیافراگم، روزت سه راهی، روزت مستطیلی، روزت دلتا)
تعداد گیج ها در الگوی گیج
دمای عملیاتی
فاکتور گیج
مقاومت اسمی
مواد حساس به کرنش (به عنوان مثال، آلیاژ A یا آلیاژ پلاتین)
گزینه های پایانی (سرنخ های روبان، سیم های سربی، یا زبانه های لحیم کاری)
برخی از اکستنسومترها برای استفاده برودتی، قابل جاسازی یا کپسوله مناسب هستند. برخی دیگر ضد آب یا قابل جوش هستند. کاربردهای تخصصی شامل تشخیص ترک، انتشار ترک و اندازه گیری دما است.
استانداردها
ASTM International (که قبلاً انجمن آمریکایی آزمایش و مواد (ASTM) نامیده می‌شد) استانداردهایی را در مورد اکستانسومترها یا اکستانسیومترها مانند ASTM E83، روش استاندارد برای تأیید و طبقه‌بندی یک سیستم اکستنسومتر حفظ می‌کند. سازمان بین المللی استاندارد (ISO) استاندارد ISO 9513 را برای مواد فلزی و کالیبراسیون اکستنسومترهای مورد استفاده در آزمایش تک محوری حفظ می کند.
