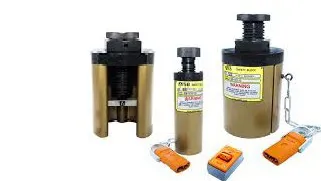

بلوک های ایمنی تعوض قالب

بلوک های ایمنی ایمنی را در هنگام راه اندازی و نگهداری برای پرس های برقی فراهم می کنند. این کار با جلوگیری از بسته شدن ناخواسته قالب بصورت مکانیکی و الکتریکی انجام می شود.

بلوک های ایمنی دای با نام های مختلفی خوانده می شوند: بلوک های ایمنی، بلوک های رم، بلوک های قالب یا بلوک های پایه. صرف‌نظر از اصطلاح، بلوک‌های ایمنی قالب همگی هدف یکسانی دارند: حفاظت از کارکنانی که در ناحیه قالب کار می‌کنند در برابر سقوط آزاد قالب/سرسره بالایی.

داده‌های اداره آمار کار (BLS) نشان می‌دهد که تقریباً سه پنجم از قطع عضوهای مرتبط با کار شامل گرفتار شدن یا فشرده شدن انگشت یا بازوی کارگر توسط یک قطعه ماشینی مانند پرس یا نوار نقاله است. آمار جراحات گردآوری شده توسط OSHA نشان داد که 49 درصد از صدمات ناشی از پرس های قدرت مکانیکی منجر به قطع عضو شده است.

پرس هیدرولیک

این تصادف بسیار رایج در صورت خرابی ترمز یا تعادل، شکستن پیتمن یا پیچ تنظیم، یا کاهش ناگهانی فشار هیدرولیک روی پرس ها اتفاق می افتد.

در حالی که بلوک های ایمنی قالب وسایل ساده ای به نظر می رسند، اما از کارگران در برابر آسیب محافظت می کنند. فاکتورهای زیادی برای انتخاب نوع استفاده و همچنین تعداد مورد استفاده یا مکان قرار دادن آنها وجود دارد. در نتیجه بسیاری از سازمان ها با این موضوع دست و پنجه نرم می کنند.

مقررات OSHA

بلوک های ایمنی قالب توسط OSHA مورد نیاز است، و در CFR 29, Subpart O, 1910.217 (d)(9)(iv) پرس های قدرت مکانیکی ، بیان می کند: «کارفرما باید استفاده از بلوک های ایمنی را برای استفاده هر زمان که قالب ها در حال استفاده است، فراهم و اجرا کند. تنظیم یا تعمیر در پرس.

در حالی که OSHA نیازی به استفاده از بلوک‌های ایمنی در طول تنظیم قالب ندارد، شرکت‌های متمرکز بر ایمنی آن‌ها را در طی مراحل تنظیم قالب به‌عنوان بهترین روش ایمنی در نظر می‌گیرند. استفاده مناسب از بلوک‌های ایمنی قالب نیز الزامات قفل/تاگوت OSHA را برای کنترل انرژی مکانیکی برآورده می‌کند. توجه به این نکته مهم است که چندین استاندارد ایمنی ANSI B11 نیاز به استفاده از اینترلاک های الکتریکی با بلوک های ایمنی دارند، زیرا آنها فقط برای نگه داشتن وزن استاتیک اسلاید و قالب بالایی طراحی شده اند، نه نیروی محرکه خود پرس.

هر زمان که یک کارمند نیاز دارد دست خود را در قسمت قالب پرس بگذارد یا مجبور است روی قالب کار کند، باید بدون استثنا از مقررات OSHA پیروی کند. کارمند به هیچ وجه نباید هیچ گونه تنظیمات یا خدماتی را در محدوده فضای قالب بدون انجام اقدامات حفاظتی مناسب که الزامات OSHA و ANSI را برآورده می کند، انجام دهد. صرف نظر از اینکه چقدر زمان بر است، کارفرما در قبال این رویه ها در یک فروشگاه مطبوعاتی مسئول – و مسئول است.

طبق ANSI B11.19-2003، بلوک‌های ایمنی «باید با دستگاه قفل شوند تا از تحریک حرکت خطرناک دستگاه جلوگیری شود». سیستم اینترلاک الکتریکی بلوک های ایمنی قالب باید به سیستم کنترل متصل شود تا وقتی دوشاخه کشیده می شود، برق موتور محرک اصلی و کنترل قطع شود. اگر دستگاه دارای منبع انرژی مکانیکی مانند فلایویل باشد، قبل از قرار دادن بلوک قالب باید در حالت استراحت قرار گیرد.

در سال‌های اخیر، میزان صدمات غیرکشنده برای گردانندگان مطبوعات به طور قابل توجهی کاهش یافته است، که نشان می‌دهد حفاظت از تجهیزات و مقررات مؤثر از آسیب‌های رایج جلوگیری می‌کند. با این حال، یک اپراتور بی‌دقت مطبوعات همچنان می‌تواند با بی‌توجهی به پیروی از روش‌های مناسب بلوک ایمنی قالب، آسیب زیادی به خود یا دیگران وارد کند.

نکات نصب

در حالی که موتور پرس خاموش است و فلایویل در حالت استراحت برای پرس های مکانیکی، بلوک های ایمنی بین پانچ قالب و نگهدارنده قرار می گیرند در حالی که حرکت دستگاه بالا است. تعداد بلوک های ایمنی با توجه به اندازه تخت پرس و وزنی که بلوک ها باید تحمل کنند تعیین می شود. در پرس های بزرگتر، وزن کل لغزنده باید بین مقدار بلوک های ایمنی مورد نیاز توزیع شود. در کاربردهای مقیاس بزرگتر ممکن است به چهار بلوک ایمنی نیاز باشد.

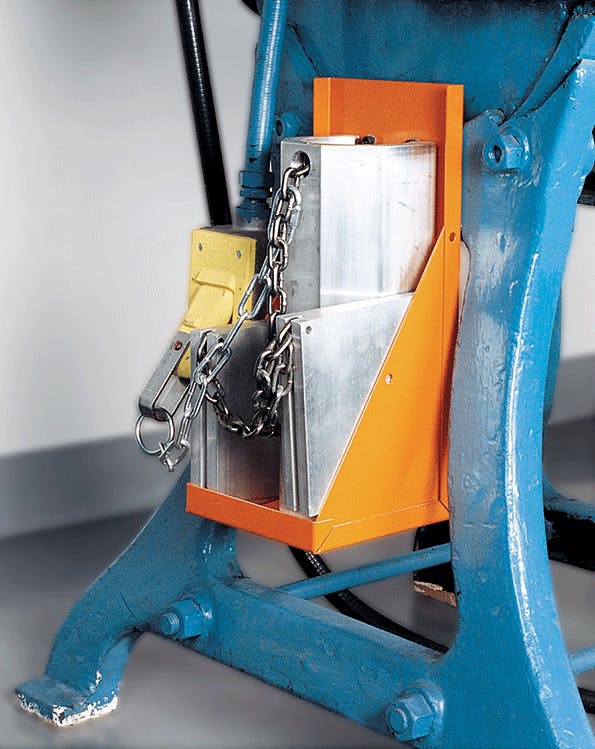

بلوک های ایمنی قالب

رام معمولا قابل تنظیم است، بنابراین گوه ها یا یک دستگاه پیچ قابل تنظیم برای ایجاد تناسب مناسب ارائه می شود. اگر قالب بیشتر فضای مجموعه قالب را اشغال کند، پیدا کردن مکانی برای قرار دادن بلوک ممکن است دشوار باشد. برای جلوگیری از نوازش تصادفی پرس یا باقی ماندن بلوک ایمنی در قالب پس از استفاده، باید از سیستم اینترلاک قطع برق استفاده شود. مجدداً توجه داشته باشید که اتصال الکتریکی بلوک های ایمنی قالب به موتور و مدارهای کنترل دستگاه توسط ANSI B11.19 مورد نیاز است. این مرحله حیاتی مدار الکتریکی را به موتور اصلی و درایو تغذیه می‌شکند، بنابراین وقتی بلوک‌های ایمنی در ناحیه قالب قرار می‌گیرند، نمی‌توانند کار کنند.

محاسبات بلوک ایمنی Die

سه عامل برای هدایت انتخاب بلوک های ایمنی باید تعیین شود: بار استاتیک، طول بلوک و اندازه بلوک.

بار استاتیکی را تعیین کنید - بار استاتیکی که بلوک ایمنی قالب تحمل می کند با اضافه کردن وزن واقعی قطعات لغزنده و لغزنده مانند مجموعه تنظیم رم، میله های اتصال یا بازوهای پیتمن و قالب بالایی تعیین می شود. اگر این وزن قابل تعیین نباشد، با استفاده از فرمول زیر می توان بار استاتیکی تقریبی را محاسبه کرد.

اجازه دهید 2000 پوند بار ثابت برای هر فوت مکعب جابجا شده در ناحیه تخت پرس (جلو به عقب x راست به چپ) ضرب در ارتفاع بسته (فضای قالب) پرس شود. (توجه: هنگام استفاده از این فرمول، بار استاتیکی تقریبی محاسبه شده دارای ضریب ایمنی دو است.)

فرمول بار استاتیک:

(مساحت تخت فشاری (اینچ مربع) x ارتفاع بسته (اینچ))/(اینچ مکعب/فوت مکعب (1728 اینچ مکعب/ثابت فوت مکعب))

فوت مکعب جابجا شده x 2000 پوند/ فوت مکعب = بار استاتیک کل
مثال:

فضای تخت فشاری = 48 اینچ در 96 اینچ

ارتفاع بسته = 24 اینچ

(48 x 96 x 24)/1728 یا 110592/1728 = 64 فوت مکعب

64 فوت مکعب جابجا شده x 2000 پوند/فوت مکعب = 128000 بار استاتیک کل مکعب

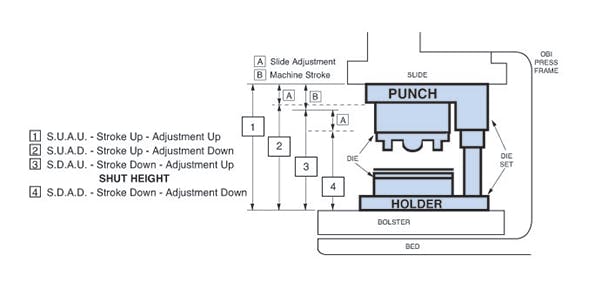

تعیین طول بلوک - با دستگاه در بالای حرکت، تنظیم حرکت به سمت بالا (SUAU)، فضای بین صفحات مجموعه قالب بالایی و پایینی را اندازه گیری کنید، نه فاصله بین تکیه گاه و اسلاید. این حداکثر طول بلوک ایمنی را می دهد. برای تعیین اندازه گیری SUAD، تنظیم رم را از شکل SUAU کم کنید. این حداقل طول بلوک ایمنی قالب را فراهم می کند.

استثناهایی وجود دارد. اگر از گوه ها استفاده می شود، حداکثر 1-1⁄2 اینچ را کم کنید. این مقداری برای تغییر در نقطه توقف میل لنگ یا تنظیم قوچ است.

هنگامی که یک دستگاه پیچ قابل تنظیم به یک بلوک ایمنی هشت ضلعی اضافه می شود و پیچ تماماً در داخل بلوک ایمنی قرار می گیرد، 2 اینچ به طول کلی بلوک های ایمنی کوچک و متوسط ​​و 2-1⁄2 اینچ به طول کلی اضافه می کند. طول بلوک های ایمنی بزرگ بنابراین، برای تعیین طول قسمت آلومینیومی بلوک قالب، 2 اینچ برای بلوک های کوچک یا متوسط ​​و 2-1⁄2 اینچ برای بلوک های بزرگ کم کنید.

به عنوان مثال، اگر حداقل طول کلی بلوک ایمنی کوچک یا متوسط ​​مورد نیاز 10-1⁄2 اینچ با هر دستگاه پیچ قابل تنظیم اندازه باشد، بخش آلومینیومی بلوک ایمنی 8-1⁄2 اینچ (10-1⁄2) خواهد بود. 2 اینچ - 2 اینچ = 8-1⁄2 اینچ). یا اگر حداقل طول کلی بلوک ایمنی بزرگ مورد نیاز 16 اینچ با هر دستگاه پیچ قابل تنظیم اندازه باشد، بخش آلومینیومی بلوک ایمنی 13-1⁄2 اینچ خواهد بود (16 اینچ - 2-1⁄2 اینچ = 13- 1⁄2 اینچ).

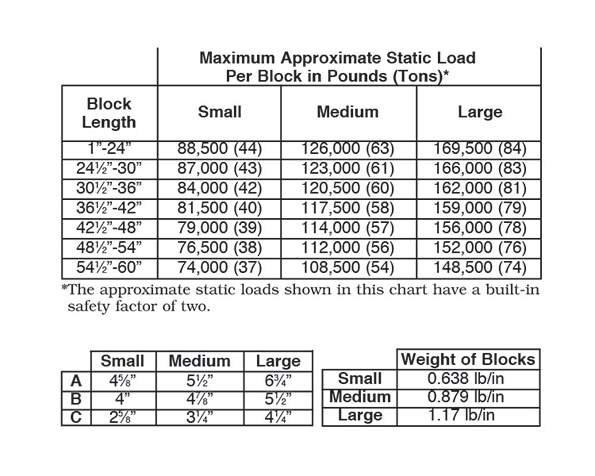

اندازه بلوک را تعیین کنید - اندازه بلوک ایمنی قالب - کوچک، متوسط، بزرگ - با یک یا هر دو عامل زیر تعیین می شود:

• اندازه خود بلوک و مساحت موجود در قالب.

• ظرفیت بار استاتیک بلوک در مقابل کل بار استاتیکی که پشتیبانی می ش

•

برای سفارشی‌سازی بیشتر راه‌حل‌های منحصربه‌فرد خود، اپراتورهای پرس قالب می‌توانند شکل‌های گوه‌ای را برای قالب‌های ایمنی خود انتخاب کنند، مانند شکل‌های X، U یا هشت ضلعی، و گزینه‌هایی برای برآورده کردن هر اندازه مورد نیاز وجود دارد.

منبع:ehstoday
