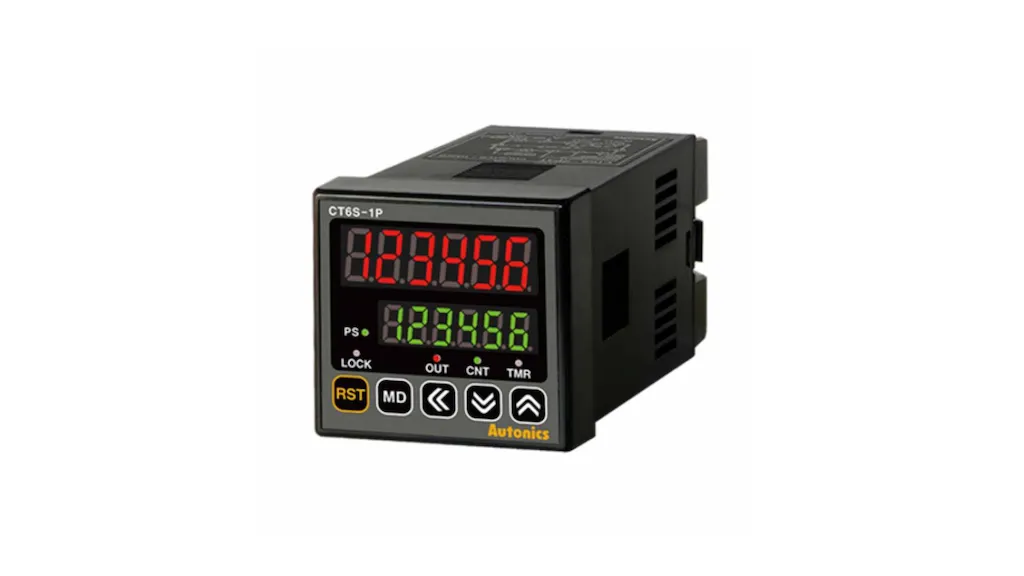

آشنایی فنی با شمارنده و تایمرهای صنعتی
به روز رسانی شده در ۱۴۰۳/۸/۲۲ زمان مطالعه 17 دقیقهشمارندهها و تایمرها دو جزء اساسی در سیستم‌های دیجیتال و الکترونیکی هستند که به‌طور گسترده برای کنترل زمان و شمارش رویدادها استفاده می‌شوند. شمارنده‌ها برای شمارش پالس‌ها یا رخدادهای مختلف به‌کار می‌روند، در حالی که تایمرها برای اندازه‌گیری مدت زمان مشخص و تأخیر در انجام فرآیندها استفاده می‌شوند. در این مقاله، به بررسی تفاوت‌ها، انواع، ویژگی‌ها و کاربردهای شمارنده‌ها و تایمرها خواهیم پرداخت.
شمارنده‌ها و تایمرها: تعریف و تفاوت‌ها
شمارنده‌ها (Counters)
شمارنده‌ها دستگاه‌هایی هستند که به‌طور مرتب پالس‌های ورودی را شمارش می‌کنند و تعداد آن‌ها را در یک مقدار دیجیتال ذخیره می‌کنند. شمارنده‌ها به دو نوع اصلی سینکورن (Synchronous) و آسانسوری (Asynchronous) تقسیم می‌شوند. شمارنده‌های سینکورن با یک سیگنال کلاک مشترک کار می‌کنند، در حالی که شمارنده‌های آسانسوری برای هر پالس ورودی به‌طور مستقل شمارش می‌کنند.
تایمرها (Timers)
تایمرها دستگاه‌هایی هستند که برای اندازه‌گیری مدت زمان بین دو رویداد یا برای تأخیر در انجام عملیاتی خاص طراحی شده‌اند. تایمرها می‌توانند در حالت‌های مختلف عمل کنند؛ به‌عنوان مثال، به‌عنوان یک شمارنده زمانی برای معین کردن مدت زمان یک فعالیت و یا به‌عنوان یک تایمر وقفه برای توقف و شروع مجدد یک فرآیند.
تفاوت‌های اصلی بین شمارنده‌ها و تایمرها
شمارنده‌ها بیشتر برای شمارش رویدادها یا پالس‌ها استفاده می‌شوند، در حالی که تایمرها برای مدیریت و اندازه‌گیری مدت زمان به‌کار می‌روند.
شمارنده‌ها معمولاً با سیگنال‌های ورودی خارجی کار می‌کنند، اما تایمرها زمان را به‌طور مستقل از سیگنال ورودی محاسبه می‌کنند.
انواع شمارنده‌ها و تایمرها
انواع شمارنده‌ها
شمارنده‌های شمارش صعودی (Up Counters): این نوع شمارنده‌ها تنها در جهت افزایشی شمارش می‌کنند و معمولاً برای شمارش رویدادهایی که به ترتیب صعودی رخ می‌دهند، مانند تعداد محصولات تولیدی در خط تولید، به‌کار می‌روند.
شمارنده‌های شمارش نزولی (Down Counters): این شمارنده‌ها به‌طور معکوس از یک مقدار شروع می‌کنند و به سمت صفر می‌روند. این نوع شمارنده‌ها معمولاً در مواردی که نیاز به کاهش تعداد از یک مقدار خاص داریم، استفاده می‌شوند.
شمارنده‌های دو جهته (Up/Down Counters): این شمارنده‌ها قادر به شمارش در هر دو جهت (صعودی و نزولی) هستند و در سیستم‌هایی که نیاز به شمارش در هر دو جهت دارند، کاربرد دارند.
شمارنده‌های متوالی (Ring Counters): این شمارنده‌ها معمولاً به‌صورت چرخشی عمل می‌کنند و در یک دایره حرکت می‌کنند. هر بار که شمارش به یک مقدار خاص می‌رسد، از ابتدا شروع می‌شود.
انواع تایمرها
تایمرهای شمارش معکوس (Down Timers): تایمرهای شمارش معکوس برای شمارش زمان از یک مقدار خاص به سمت صفر استفاده می‌شوند. این تایمرها معمولاً در کاربردهایی مانند تعیین زمان توقف یا شروع یک فرآیند استفاده می‌شوند.
تایمرهای معکوس یا ثابتی (Fixed Timers): این تایمرها برای مدت زمان مشخصی برنامه‌ریزی می‌شوند و بعد از این مدت زمان، عملیات مشخصی را انجام می‌دهند.
تایمرهای متغیر (Variable Timers): تایمرهایی هستند که مدت زمان آن‌ها قابل تنظیم و تغییر هستند. این تایمرها می‌توانند برای کاربردهایی که به تغییر زمان نیاز دارند، مفید باشند.
ویژگی شمارنده‌ها و تایمرها
ویژگی‌های شمارنده‌ها
دقت بالا: شمارنده‌ها می‌توانند با دقت بالا و بدون خطا تعداد پالس‌های ورودی را شمارش کنند.
قابلیت تنظیم و تغییر پارامترها: بسیاری از شمارنده‌ها می‌توانند برای تنظیمات خاص و کاربردهای متفاوت، پارامترهای شمارش را تغییر دهند.
انعطاف‌پذیری در کاربردها: شمارنده‌ها برای شمارش پالس‌های ورودی، تایمینگ، ترتیب‌های خاص، و کنترل فرآیندهای متعدد استفاده می‌شوند.
ویژگی‌های تایمرها
کنترل دقیق زمان: تایمرها برای کنترل دقیق زمان و تأخیر در فرآیندها طراحی شده‌اند.
پیکربندی ساده: تایمرها معمولاً تنظیمات ساده‌ای دارند و به‌راحتی می‌توانند برای نیازهای مختلف تنظیم شوند.
کاربردهای متنوع: تایمرها در بسیاری از سیستم‌های کنترل، دستگاه‌های اندازه‌گیری، ماشین‌های صنعتی و الکترونیکی برای کنترل زمان استفاده می‌شوند.
کاربردهای شمارنده‌ها و تایمرها
کاربردهای شمارنده‌ها
دستگاه‌های صنعتی: شمارنده‌ها در دستگاه‌هایی مانند دستگاه‌های تست، ابزارهای اندازه‌گیری و دستگاه‌های خودکار برای شمارش تعداد اشیاء یا رخدادها به‌کار می‌روند.
سیستم‌های امنیتی: شمارنده‌ها در سیستم‌های امنیتی برای ثبت تعداد ورود و خروج‌های غیرمجاز یا رویدادهای خاص مورد استفاده قرار می‌گیرند.
مدارهای دیجیتال: شمارنده‌ها در مدارهای دیجیتال برای تولید توالی‌ها و برای به‌کارگیری در ماشین‌های حالت‌دار و سیستم‌های تایمینگ استفاده می‌شوند.
کاربردهای تایمرها
سیستم‌های کنترل صنعتی: تایمرها برای تأخیر در شروع یا توقف فرآیندها در سیستم‌های صنعتی کاربرد دارند.
سیستم‌های برنامه‌ریزی‌شده: در سیستم‌های کامپیوتری و صنعتی که به تأخیر زمانی نیاز دارند، تایمرها برای تنظیم تأخیرهای زمانی به‌کار می‌روند.
دستگاه‌های پزشکی: تایمرها در دستگاه‌های پزشکی برای کنترل زمان‌های مختلف درمان یا عملکردهای دستگاه استفاده می‌شوند.
جدول مقایسه شمارنده‌ها و تایمرها
| ویژگی | شمارنده‌ها | تایمرها |
|---|---|---|
| نوع عملکرد | شمارش پالس‌ها یا رویدادها | اندازه‌گیری و کنترل زمان |
| ورودی | پالس یا سیگنال‌های ورودی | زمان‌سنجی یا تأخیر زمانی |
| نوع شمارش | صعودی، نزولی، دو جهته، متوالی | شمارش معکوس، ثابت، متغیر |
| کاربردهای اصلی | شمارش رویدادها، تولید توالی‌ها | کنترل زمان، تأخیر در عملیات |
| دقت | بالا | بالا |
| نیاز به منبع تغذیه | نیاز به تغذیه الکتریکی | نیاز به تغذیه الکتریکی |
سوالات متداول
1. تفاوت اصلی بین شمارنده‌ها و تایمرها چیست؟
شمارنده‌ها برای شمارش پالس‌ها یا رخدادها استفاده می‌شوند، در حالی که تایمرها برای اندازه‌گیری مدت زمان و تأخیر در انجام فرآیندها به‌کار می‌روند.
2. آیا می‌توان از شمارنده‌ها و تایمرها به‌طور همزمان در یک سیستم استفاده کرد؟
بله، در بسیاری از سیستم‌ها، شمارنده‌ها و تایمرها می‌توانند به‌طور همزمان برای انجام وظایف مختلف استفاده شوند. به‌عنوان مثال، یک تایمر می‌تواند زمانی را تعیین کند که شمارنده شروع به شمارش کند.
3. در کجا از شمارنده‌ها و تایمرها بیشتر استفاده می‌شود؟
شمارنده‌ها در دستگاه‌های صنعتی برای شمارش موارد تولیدی و تایمرها در سیستم‌های کنترل برای تعیین تأخیرها و زمان‌های عملیاتی استفاده می‌شوند.
