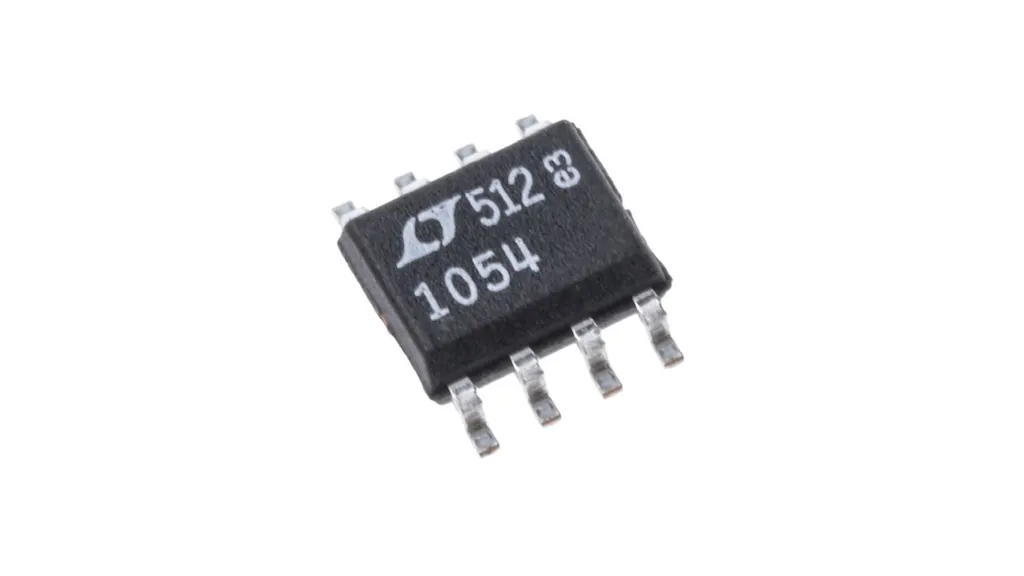

آشنایی با رگولاتورهای پمپ شارژ
به روز رسانی شده در ۱۴۰۳/۸/۲۲ زمان مطالعه 10 دقیقهرگولاتورهای پمپ شارژ نوعی مدار تنظیم‌کننده ولتاژ هستند که در طراحی مدارهای الکترونیکی کم‌حجم و بهینه، به‌ویژه برای کاربردهای تغذیه کم‌قدرت و دستگاه‌های کوچک، بسیار پرکاربردند. این رگولاتورها با استفاده از خازن‌ها، ولتاژهای متفاوت و دقیق برای بخش‌های مختلف مدار تولید می‌کنند.
عملکرد رگولاتورهای پمپ شارژ
رگولاتورهای پمپ شارژ از خازن‌ها برای ذخیره و انتقال شارژ استفاده می‌کنند و در حین فرآیند، ولتاژ خروجی را با توجه به نیاز مدار افزایش یا کاهش می‌دهند. این فرآیند با سوئیچ‌های الکترونیکی انجام می‌شود که شارژ خازن‌ها را تغییر می‌دهند و جریان یا ولتاژ مناسب را به خروجی ارسال می‌کنند.
نحوه کارکرد
شارژ خازن‌ها: خازن‌ها ابتدا از طریق منبع تغذیه شارژ می‌شوند.
تغییر وضعیت سوئیچ‌ها: با تغییر وضعیت سوئیچ‌ها، خازن‌ها به یکدیگر متصل می‌شوند و ولتاژ نهایی بر اساس نیاز مدار تنظیم می‌شود.
تخلیه و تنظیم خروجی: این فرآیند تا رسیدن به ولتاژ خروجی مورد نظر ادامه دارد.
انواع رگولاتورهای پمپ شارژ
| نوع رگولاتور پمپ شارژ | ویژگی‌ها | کاربردها |
|---|---|---|
| پمپ شارژ افزایشی | ولتاژ ورودی را افزایش می‌دهد | دستگاه‌های نیازمند ولتاژ بالاتر |
| پمپ شارژ کاهشی | ولتاژ را به سطح پایین‌تر تنظیم می‌کند | دستگاه‌های با ولتاژ پایین |
| پمپ شارژ معکوس‌کننده | قطبیت ولتاژ را معکوس می‌کند | مدارهای خاص، مثل سنسورها |
ویژگی‌ها و مزایای رگولاتورهای پمپ شارژ
راندمان بالا در مدارهای کم‌قدرت: به دلیل استفاده از خازن‌ها به جای ترانسفورماتورها و سلف‌ها، رگولاتورهای پمپ شارژ از راندمان بهتری در مدارهای کوچک و قابل‌حمل برخوردارند.
اندازه کوچک: این ویژگی آن‌ها را به گزینه‌ای عالی برای مدارهای الکترونیکی فشرده و دستگاه‌های قابل‌حمل تبدیل کرده است.
هزینه پایین تولید: اجزای ساده و روش عملکرد آسان این رگولاتورها باعث شده تا هزینه تولید و نگهداری آن‌ها کاهش یابد.
معایب رگولاتورهای پمپ شارژ
محدودیت در جریان خروجی: این رگولاتورها معمولاً برای بارهای با جریان بالا مناسب نیستند.
تغییرات نویزی در ولتاژ خروجی: به دلیل ماهیت شارژ و تخلیه خازن‌ها، ممکن است نویزهایی در خروجی مشاهده شود.
محدودیت در تنوع ولتاژ خروجی: این نوع رگولاتورها برای مدارهایی که نیاز به تنوع بالایی از ولتاژ دارند مناسب نیستند.
کاربردهای رگولاتورهای پمپ شارژ
مدارهای میکروکنترلر: برای تغذیه و تأمین ولتاژ مناسب در مدارات دیجیتالی کوچک.
دستگاه‌های موبایل و تبلت: به دلیل اندازه کوچک و کارایی بالا، برای تنظیم ولتاژ در این دستگاه‌ها مناسب‌اند.
سنسورها و ماژول‌های بی‌سیم: برای تأمین ولتاژ دقیق و کم‌مصرف.
سوالات متداول
1. آیا رگولاتورهای پمپ شارژ برای بارهای سنگین مناسب‌اند؟
خیر، این رگولاتورها معمولاً برای جریان‌های پایین طراحی شده‌اند و برای بارهای سنگین مناسب نیستند.
2. آیا می‌توان از این رگولاتورها در ولتاژهای بسیار پایین استفاده کرد؟
بله، رگولاتورهای پمپ شارژ می‌توانند به‌طور موثری ولتاژ را در مدارهایی با توان پایین تنظیم کنند.
3. در مقایسه با رگولاتورهای خطی، چه مزیتی دارند؟
در مقایسه با رگولاتورهای خطی، رگولاتورهای پمپ شارژ اندازه کوچکتری داشته و مصرف کمتری دارند، که باعث کاهش هزینه تولید و بهبود کارایی می‌شود.
