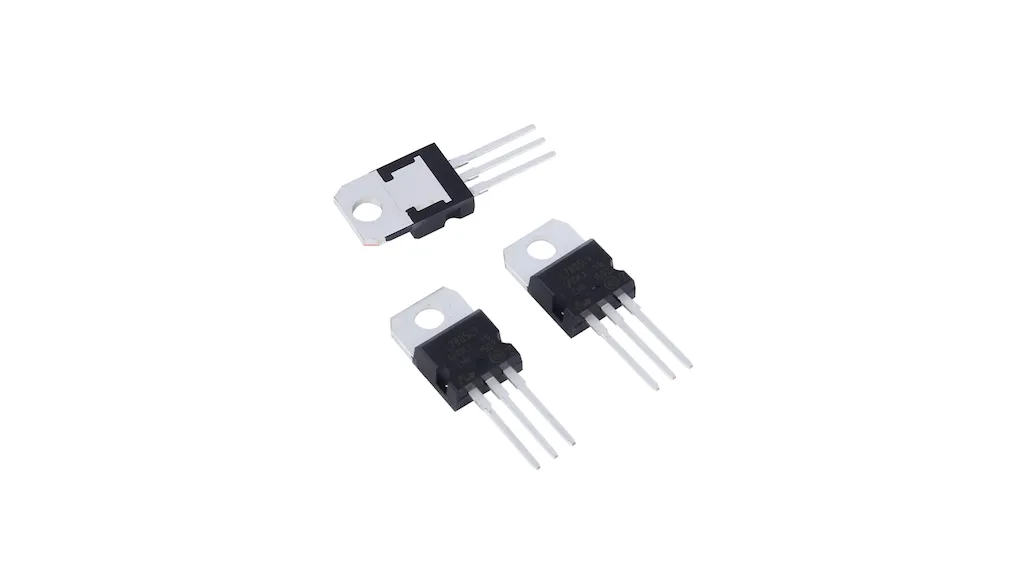

رگولاتورهای ولتاژ آی‌سی از اجزای مهم در مدارهای الکترونیکی هستند که وظیفه تثبیت ولتاژ خروجی و تامین ولتاژ پایدار برای اجزای حساس مدار را بر عهده دارند. این رگولاتورها انواع مختلفی دارند که در کاربردهای مختلف صنعتی، مصرفی و حتی در وسایل قابل‌حمل استفاده می‌شوند.
معرفی رگولاتورهای ولتاژ آی‌سی
رگولاتورهای ولتاژ آی‌سی مدارهایی هستند که ولتاژ ناپایدار ورودی را به ولتاژی ثابت و پایدار در خروجی تبدیل می‌کنند. این ویژگی بسیار حیاتی است؛ چرا که بسیاری از تجهیزات و مدارها به ولتاژ ثابتی برای عملکرد صحیح نیاز دارند. استفاده از این رگولاتورها از بروز نوسانات ولتاژی و خرابی قطعات حساس جلوگیری می‌کند.
ساختار و عملکرد رگولاتورهای ولتاژ آی‌سی
رگولاتورهای ولتاژ آی‌سی اغلب دارای مدارهایی هستند که ولتاژ ورودی را کنترل کرده و سطح ولتاژ خروجی را در حد تعیین شده نگه می‌دارند. این قطعات معمولاً به شکل بسته‌بندی‌های کوچک در مدار قرار می‌گیرند و شامل ترانزیستورها، دیودها، و عناصر فیدبک هستند. در نتیجه، رگولاتورهای آی‌سی قابلیت کنترل دقیق ولتاژ و محافظت در برابر اضافه بار و دمای بالا را دارند.
انواع رگولاتورهای ولتاژ آی‌سی
| نوع رگولاتور | ویژگی‌ها | کاربردها |
|---|---|---|
| رگولاتورهای خطی (Linear) | ساده، بدون نویز، اما با راندمان پایین در ولتاژهای بالا | کاربردهای کم‌مصرف، صوتی و تقویت‌کننده‌ها |
| رگولاتورهای سوئیچینگ (Switching) | کارآمدتر و دارای نویز بیشتر، مناسب برای ولتاژهای بالا | منابع تغذیه با بازده بالا، لپ‌تاپ‌ها و وسایل الکترونیکی |
| رگولاتورهای کم‌افت (LDO) | طراحی ساده و ابعاد کوچک، مناسب برای فضاهای محدود | گوشی‌های موبایل و وسایل قابل‌حمل |
| رگولاتورهای مثبت و منفی | تنظیم ولتاژ مثبت و منفی به‌طور همزمان | مدارهای دوطرفه و تجهیزات خاص |
ویژگی‌ها و مزایای استفاده از رگولاتورهای ولتاژ آی‌سی
پایداری ولتاژ: این رگولاتورها تضمین می‌کنند که ولتاژ خروجی در برابر نوسانات ولتاژ ورودی ثابت باقی می‌ماند.
افزایش عمر مدارها: با تامین ولتاژ پایدار و جلوگیری از خرابی‌های ناشی از نوسانات، عمر مدارها افزایش می‌یابد.
حفاظت در برابر اضافه بار و دما: بسیاری از رگولاتورهای آی‌سی دارای حفاظت‌هایی برای جلوگیری از افزایش جریان و دمای بیش از حد هستند.
نکات مهم در انتخاب رگولاتور ولتاژ آی‌سی
محدوده ولتاژ ورودی و خروجی: باید با نیاز مدار سازگار باشد.
راندمان: بسته به نوع مصرف مدار، انتخاب نوع رگولاتور (خطی یا سوئیچینگ) اهمیت دارد.
اندازه و پکیجینگ: بسته به طراحی مدار و اندازه موجود، انتخاب رگولاتور آی‌سی مناسب بسیار مهم است.
سوالات متداول
1. تفاوت رگولاتورهای خطی و سوئیچینگ چیست؟
رگولاتورهای خطی برای ولتاژهای پایین‌تر و کاربردهایی با نویز کم مناسب‌اند و راندمان پایین‌تری دارند، در حالی که رگولاتورهای سوئیچینگ با بازده بالا برای ولتاژهای بالاتر استفاده می‌شوند و در عین حال نویز بیشتری تولید می‌کنند.
2. آیا استفاده از رگولاتور آی‌سی نیاز به خنک‌کننده دارد؟
بسته به نوع رگولاتور و مقدار جریانی که از آن عبور می‌کند، ممکن است نیاز به استفاده از سینک حرارتی باشد.
3. کاربرد رگولاتورهای LDO چیست؟
این رگولاتورها برای دستگاه‌های کم‌مصرف و با ولتاژ پایین مناسب هستند، مانند گوشی‌های موبایل.
