آشنایی اجمالی با خازن ها
به روز رسانی شده در ۱۴۰۳/۸/۲۲ زمان مطالعه 10 دقیقهخازنها از جمله اجزای اساسی در الکترونیک هستند که انرژی الکتریکی را به صورت میدان الکتریکی ذخیره می‌کنند. آن‌ها به طور گسترده در دستگاه‌های مختلفی مانند مدارهای الکترونیکی، منابع تغذیه و دستگاه‌های انتقال سیگنال به کار می‌روند و در کاربردهایی مانند فیلتر کردن، تنظیم ولتاژ، و ذخیره انرژی نقش دارند.
ساختار و عملکرد خازن‌ها
خازن‌ها از دو صفحه رسانا تشکیل شده‌اند که با یک ماده عایق به نام دی‌الکتریک از یکدیگر جدا شده‌اند. هنگامی که ولتاژی به خازن اعمال می‌شود، بار الکتریکی در دو طرف خازن ذخیره می‌شود، به طوری که یک طرف مثبت و طرف دیگر منفی می‌شود. مقدار ذخیره انرژی خازن به ولتاژ اعمال‌شده و ظرفیت آن بستگی دارد که با واحد فاراد اندازه‌گیری می‌شود.
انواع خازن‌ها
خازن‌ها بر اساس ساختار و جنس دی‌الکتریک آن‌ها به انواع مختلفی تقسیم می‌شوند که برخی از متداول‌ترین آن‌ها عبارتند از:
خازن‌های سرامیکی
این نوع خازن‌ها دی‌الکتریکی از جنس سرامیک دارند و معمولاً در مدارهای فرکانس بالا استفاده می‌شوند.خازن‌های الکترولیتی

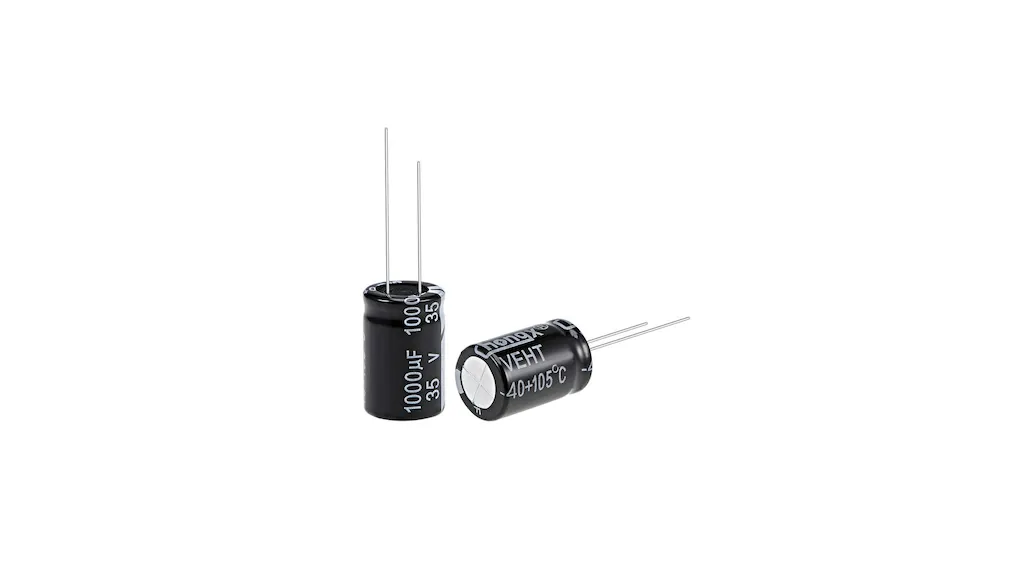

خازن‌های الکترولیتی ظرفیت بالایی دارند و به طور گسترده در منابع تغذیه برای صاف کردن ولتاژ به کار می‌روند.خازن‌های فیلم
این خازن‌ها از یک فیلم پلاستیکی به عنوان دی‌الکتریک استفاده می‌کنند و دارای طول عمر طولانی و پایداری بالا هستند.خازن‌های سوپر یا ابرخازن
ابرخازن‌ها ظرفیت بسیار بالایی دارند و در مواردی مانند خودروهای الکتریکی و ذخیره انرژی مورد استفاده قرار می‌گیرند.
کاربرد خازن‌ها
| کاربرد | توضیحات |
|---|---|
| فیلتر کردن | خازن‌ها در منابع تغذیه به عنوان فیلتر برای حذف نویز و صاف کردن ولتاژ استفاده می‌شوند. |
| ذخیره‌سازی انرژی | خازن‌ها می‌توانند انرژی الکتریکی را ذخیره و در مواقع لازم تخلیه کنند. |
| کاهش یا افزایش ولتاژ | در مدارهای الکترونیکی، خازن‌ها می‌توانند برای تنظیم سطح ولتاژ به کار روند. |
| کوپلاژ و دکوپلاژ | برای انتقال سیگنال بین بخش‌های مختلف مدار و حذف نویز استفاده می‌شوند. |
نحوه انتخاب خازن مناسب
انتخاب خازن مناسب برای یک کاربرد خاص مستلزم در نظر گرفتن چندین عامل کلیدی است:
ظرفیت (Capacitance): میزان ظرفیت خازن باید متناسب با نیازهای مدار باشد.
ولتاژ کاری: باید مطمئن باشید که ولتاژ خازن از ولتاژ مدار بیشتر باشد تا از آسیب به خازن جلوگیری شود.
پایداری حرارتی: برخی خازن‌ها مانند خازن‌های فیلم و سرامیکی، پایداری حرارتی بالایی دارند که برای محیط‌های با دمای بالا مناسب است.
اندازه فیزیکی: بسته به فضای موجود در مدار، انتخاب خازنی با ابعاد مناسب ضروری است.
مزایا و معایب انواع خازن‌ها
| نوع خازن | مزایا | معایب |
|---|---|---|
| سرامیکی | هزینه کم، ابعاد کوچک، پاسخ سریع | ظرفیت پایین نسبت به خازن‌های الکترولیتی |
| الکترولیتی | ظرفیت بالا، مناسب برای فیلترهای تغذیه | عمر کوتاه‌تر، ناپایداری در دماهای بالا |
| فیلم | طول عمر بالا، پایداری دمایی خوب | ابعاد بزرگتر، هزینه بالاتر |
| ابرخازن | ظرفیت بسیار بالا، شارژ و دشارژ سریع | هزینه بالا، ولتاژ محدود |
سوالات متداول
آیا خازن‌ها می‌توانند جایگزین باتری‌ها شوند؟
خیر، زیرا خازن‌ها در ذخیره انرژی کوتاه‌مدت موثرند و نمی‌توانند انرژی را به مدت طولانی نگه دارند، در حالی که باتری‌ها برای ذخیره‌سازی انرژی طولانی‌مدت طراحی شده‌اند.
خازن‌ها چه نقشی در منبع تغذیه دارند؟
در منابع تغذیه، خازن‌ها برای صاف کردن و کاهش نوسانات ولتاژ به کار می‌روند و به پایداری مدار کمک می‌کنند.
آیا ظرفیت خازن‌ها با گذشت زمان کاهش می‌یابد؟
بله، برخی خازن‌ها مانند الکترولیتی‌ها به مرور زمان ممکن است دچار کاهش ظرفیت و افت عملکرد شوند.
