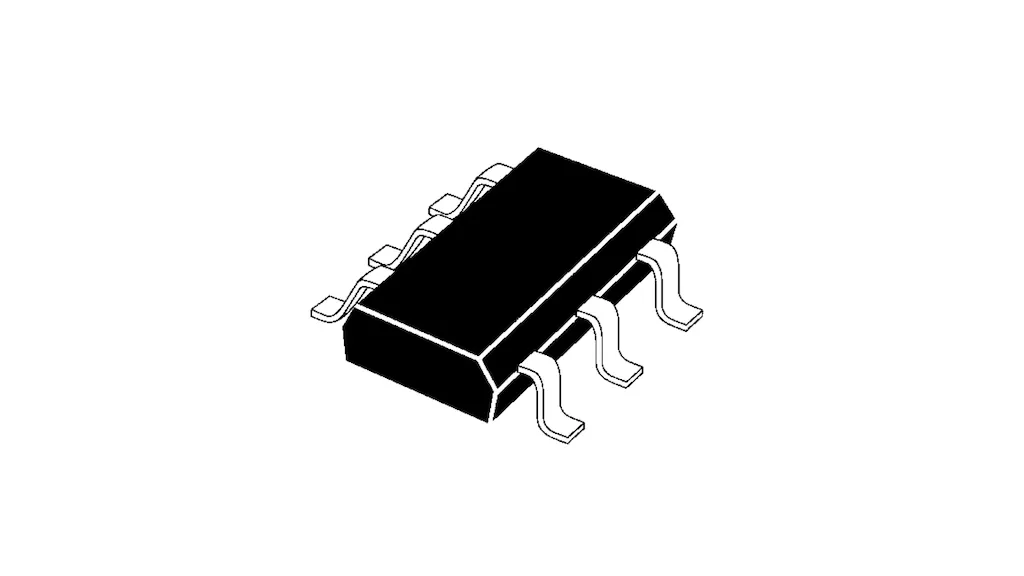

آشنایی با آرایه های دیودی
به روز رسانی شده در ۱۴۰۳/۸/۲۲ زمان مطالعه 10 دقیقهآرایههای دیودی مجموعه‌ای از دیودها هستند که به‌طور موازی یا سری در یک بسته‌بندی واحد قرار گرفته‌اند. این آرایه‌ها در بسیاری از کاربردهای الکترونیکی به‌ویژه در سیستم‌های قدرت، مخابرات، و تجهیزات صنعتی استفاده می‌شوند. در این مقاله به بررسی ساختار، انواع مختلف آرایه‌های دیودی، کاربردها و مزایای استفاده از آن‌ها پرداخته خواهد شد.
آرایه‌های دیودی: ساختار و عملکرد
آرایه‌های دیودی به‌طور کلی مجموعه‌ای از دیودها هستند که برای انجام عملیات خاصی مانند اصلاح سیگنال، جلوگیری از جریان برگشتی یا تبدیل ولتاژ در مدارهای الکترونیکی استفاده می‌شوند. این آرایه‌ها به‌دلیل حجم کوچک و قابلیت کار در ولتاژهای بالا، به‌طور گسترده در کاربردهای صنعتی و الکترونیکی استفاده می‌شوند.
ویژگی‌های کلیدی آرایه‌های دیودی
آرایه‌های دیودی معمولاً ویژگی‌هایی دارند که آن‌ها را برای استفاده در کاربردهای مختلف مناسب می‌سازد:
مجموعه‌ای از دیودها: این آرایه‌ها می‌توانند شامل دیودهایی باشند که به‌طور موازی یا سری در یک واحد قرار دارند.
مقاومت بالا در برابر تغییرات دما: دیودها معمولاً در دماهای مختلف مقاوم هستند و می‌توانند در شرایط سخت محیطی عملکرد خوبی داشته باشند.
اندازه کوچک: این آرایه‌ها به‌دلیل طراحی فشرده و کم‌حجم خود، برای استفاده در سیستم‌های پیچیده و مدارهای کوچک مناسب هستند.
کارایی بالا: به‌عنوان مجموعه‌ای از دیودها، این آرایه‌ها می‌توانند به‌طور مؤثر جریان را مدیریت کرده و عملکرد مدار را بهبود بخشند.
انواع آرایه‌های دیودی
1. آرایه‌های دیودی تصحیح‌کننده (Rectifier Diode Arrays)
این نوع آرایه‌ها به‌منظور اصلاح جریان متناوب به جریان مستقیم (AC to DC) استفاده می‌شوند و در منابع تغذیه، شارژرها و سیستم‌های تبدیل توان کاربرد دارند.
ویژگی‌ها
طراحی برای کاربرد در منابع تغذیه
استفاده در مبدل‌های AC به DC
توانایی تحمل جریان‌های بالا
2. آرایه‌های دیودی محافظ (Protection Diode Arrays)
آرایه‌های دیودی محافظ به‌طور خاص برای محافظت از مدارها در برابر ولتاژهای بالای ناخواسته و جریان‌های برگشتی استفاده می‌شوند. این آرایه‌ها معمولاً در مدارهای حساس به تغییرات ناگهانی ولتاژ به‌کار می‌روند.
ویژگی‌ها
محافظت در برابر ولتاژهای اضافی
جلوگیری از آسیب به قطعات حساس
استفاده در مدارهای مخابراتی و الکترونیکی
3. آرایه‌های دیودی سوئیچینگ (Switching Diode Arrays)
این نوع آرایه‌ها برای استفاده در مدارهای سوئیچینگ طراحی شده‌اند. آن‌ها در مدارهای رله‌ای، سیستم‌های سوئیچینگ و تجهیزات ارتباطی به‌کار می‌روند.
ویژگی‌ها
قابلیت سوئیچ کردن سریع
استفاده در مدارهای کنترل و سوئیچینگ
افزایش سرعت عملکرد سیستم
4. آرایه‌های دیودی زینر (Zener Diode Arrays)
آرایه‌های دیودی زینر عمدتاً برای تثبیت ولتاژ و تنظیم سطح ولتاژ در مدارهای مختلف استفاده می‌شوند. این آرایه‌ها به‌ویژه در سیستم‌های تغذیه ولتاژ ثابت کاربرد دارند.
ویژگی‌ها
قابلیت تنظیم و تثبیت ولتاژ
استفاده در مدارهای تغذیه ولتاژ ثابت
جلوگیری از نوسانات ولتاژ
جدول مقایسه انواع آرایه‌های دیودی
| ویژگی | آرایه‌های تصحیح‌کننده | آرایه‌های محافظ | آرایه‌های سوئیچینگ | آرایه‌های زینر |
|---|---|---|---|---|
| کاربرد اصلی | تبدیل AC به DC | محافظت از ولتاژ و جریان | سوئیچینگ سریع | تثبیت ولتاژ ثابت |
| سرعت عملکرد | متوسط | متوسط | بالا | متوسط |
| توانایی تحمل ولتاژ بالا | بله | بله | خیر | بله |
| نوع کاربرد | منابع تغذیه | مدارهای الکترونیکی | مدارهای سوئیچینگ | مدارهای تغذیه |
| هزینه | متوسط | متوسط | بالا | متوسط |
مزایای استفاده از آرایه‌های دیودی
1. افزایش کارایی مدار
آرایه‌های دیودی می‌توانند به‌طور مؤثر جریان‌های الکتریکی را در مدارهای پیچیده مدیریت کرده و از اختلالات جلوگیری کنند. این امر به افزایش کارایی مدار کمک می‌کند.
2. کاهش اندازه مدار
با استفاده از آرایه‌های دیودی، می‌توان چندین دیود را در یک بسته‌بندی کوچک جای داد که باعث کاهش فضای مورد نیاز در طراحی و ساخت مدارها می‌شود.
3. محافظت در برابر نوسانات ولتاژ
آرایه‌های دیودی به‌ویژه در مدارهای محافظتی به‌عنوان سپر در برابر نوسانات ولتاژ عمل کرده و از آسیب به قطعات حساس جلوگیری می‌کنند.
4. کاهش هزینه‌ها
استفاده از آرایه‌های دیودی به‌جای دیودهای مجزا می‌تواند هزینه‌های تولید و نصب را کاهش دهد و همچنین منجر به طراحی ساده‌تر مدارها شود.
5. افزایش قابلیت اطمینان
آرایه‌های دیودی معمولاً به‌گونه‌ای طراحی شده‌اند که در برابر شرایط سخت کاری مانند تغییرات دما و فشار مقاوم باشند، بنابراین عمر مفید و قابلیت اطمینان سیستم را افزایش می‌دهند.
کاربرد آرایه‌های دیودی
1. منابع تغذیه
آرایه‌های دیودی تصحیح‌کننده در منابع تغذیه به‌منظور تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می‌شوند.
2. سیستم‌های مخابراتی
در سیستم‌های مخابراتی، آرایه‌های دیودی محافظ برای جلوگیری از آسیب به تجهیزات از ولتاژهای اضافی استفاده می‌شوند.
3. تجهیزات صنعتی
در صنایع مختلف، به‌ویژه در دستگاه‌هایی که نیاز به سوئیچینگ سریع دارند، آرایه‌های دیودی سوئیچینگ برای افزایش سرعت عملکرد و کاهش تلفات استفاده می‌شوند.
4. دستگاه‌های پزشکی
در دستگاه‌های پزشکی، آرایه‌های دیودی زینر برای تثبیت ولتاژ و اطمینان از عملکرد دقیق تجهیزات پزشکی استفاده می‌شوند.
5. سیستم‌های الکترونیکی خودرو
در خودروهای الکترونیکی، آرایه‌های دیودی برای محافظت در برابر نوسانات ولتاژ و جلوگیری از آسیب به سیستم‌های الکتریکی خودرو کاربرد دارند.
سوالات متداول
1. آرایه‌های دیودی چیست و چه کاربردی دارند؟
آرایه‌های دیودی مجموعه‌ای از دیودها هستند که در یک بسته‌بندی واحد برای انجام وظایف خاص مانند اصلاح جریان، محافظت از ولتاژ و سوئیچینگ سریع طراحی شده‌اند. آن‌ها در منابع تغذیه، مدارهای محافظتی، سوئیچینگ و سایر کاربردهای صنعتی استفاده می‌شوند.
2. چه تفاوتی بین آرایه‌های دیودی و دیودهای مجزا وجود دارد؟
آرایه‌های دیودی معمولاً شامل چندین دیود در یک بسته‌بندی کوچک هستند که فضای مورد نیاز برای مدار را کاهش می‌دهند و هزینه‌ها را کاهش می‌دهند، در حالی که دیودهای مجزا به‌طور جداگانه در مدار قرار می‌گیرند.
3. آیا آرایه‌های دیودی برای کاربردهای با ولتاژ بالا مناسب هستند؟
بله، برخی از انواع آرایه‌های دیودی مانند آرایه‌های تصحیح‌کننده و آرایه‌های زینر برای تحمل ولتاژهای بالا طراحی شده‌اند و در سیستم‌های برق و مخابرات کاربرد دارند.
منبع
- "Diode Arrays: Understanding and Applications" Electronics Tutorials
