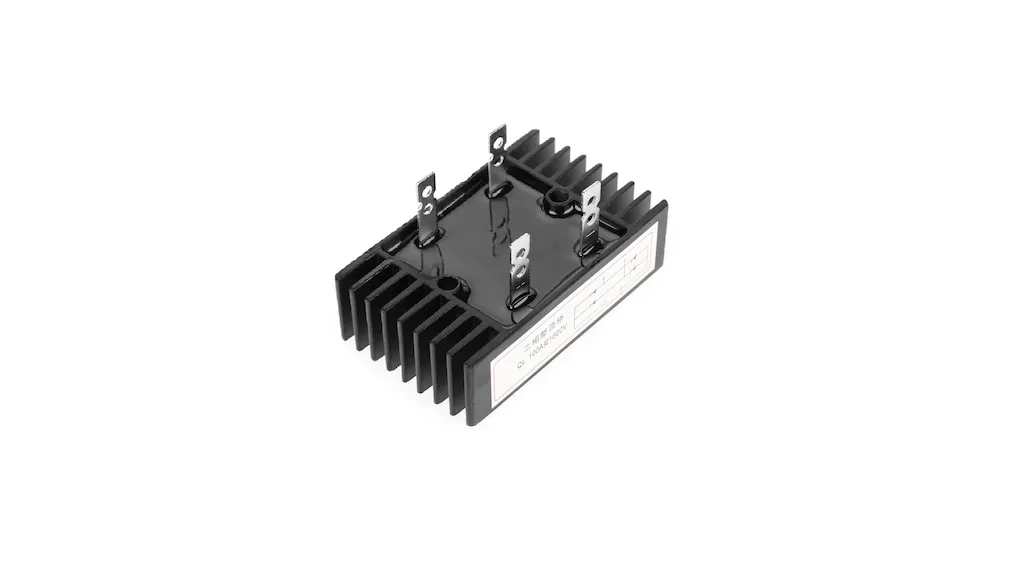

آشنایی فنی با یکسو کننده ها
به روز رسانی شده در ۱۴۰۳/۸/۲۴ زمان مطالعه 10 دقیقهیکسوکنندهها از اجزای اصلی در مدارهای الکترونیکی هستند که وظیفه‌ی تبدیل جریان متناوب (AC) به جریان مستقیم (DC) را بر عهده دارند. این اجزا به ویژه در تجهیزات صنعتی و دستگاه‌های الکترونیکی همچون شارژرها، منابع تغذیه و تجهیزات مخابراتی به کار می‌روند.
ساختار و عملکرد یکسوکننده‌ها
یکسوکننده‌ها معمولاً از دیودها به‌عنوان المان اصلی بهره می‌برند. دیودها جریان را فقط در یک جهت عبور می‌دهند، و این ویژگی سبب می‌شود تا جریان متناوب به جریان مستقیم تبدیل شود. انواع اصلی یکسوکننده‌ها شامل موارد زیر است:
یکسوکننده نیم‌موج: در این نوع، تنها نیمی از موج AC عبور می‌کند و تبدیل به DC می‌شود. ساختار آن ساده است و تنها به یک دیود نیاز دارد، اما کارایی پایین‌تری دارد و معمولاً در مدارهای کم‌ظرفیت استفاده می‌شود.
یکسوکننده تمام‌موج: این نوع از یکسوکننده به دو یا چهار دیود نیاز دارد و هر دو نیمه‌ی موج AC را به DC تبدیل می‌کند. از این نوع در مدارهای با توان بالاتر و حساس‌تر استفاده می‌شود.
یکسوکننده پل: نوعی از یکسوکننده‌ی تمام‌موج است که از چهار دیود استفاده می‌کند تا موج AC را به DC تبدیل کند. این نوع به ویژه در منابع تغذیه AC به DC کاربرد دارد.
انواع و کاربردهای یکسوکننده‌ها
| نوع یکسوکننده | ویژگی‌ها | کاربردها |
|---|---|---|
| نیم‌موج | ساده و کم‌هزینه | مدارهای کم‌مصرف و ساده |
| تمام‌موج | تبدیل کامل موج، کارایی بیشتر | تجهیزات با نیاز DC ثابت |
| پل دیودی | تبدیل قوی‌تر و کامل‌تر | منابع تغذیه و UPS |
مزایا و معایب
مزایا
تبدیل موثر AC به DC: یکسوکننده‌ها جریان متناوب را به جریان مستقیم پایدار تبدیل می‌کنند که در بسیاری از دستگاه‌ها نیاز است.
بهبود کارایی در دستگاه‌ها: این تجهیزات به کاهش نویز و حفظ کارایی تجهیزات کمک می‌کنند.
معایب
تلفات انرژی: به‌ویژه در یکسوکننده‌های نیم‌موج، بخشی از انرژی جریان تلف می‌شود.
نیاز به فیلترها: برای تولید DC کاملاً پایدار، از خازن‌ها و سایر فیلترها برای صاف‌کردن ولتاژ خروجی استفاده می‌شود که هزینه و پیچیدگی مدار را افزایش می‌دهد.
کاربردهای اصلی
یکسوکننده‌ها در طیف گسترده‌ای از تجهیزات صنعتی و الکترونیکی به کار می‌روند:
شارژرهای باتری: جریان AC را برای شارژ باتری‌ها به DC تبدیل می‌کنند.
منابع تغذیه: برای تولید ولتاژ DC پایدار در کامپیوترها و تجهیزات مخابراتی استفاده می‌شود.
UPSها: در سیستم‌های پشتیبانی انرژی برای تبدیل و ذخیره‌ی برق به کار می‌رود.
سوالات متداول
چرا یکسوکننده‌ها در مدارهای الکترونیکی ضروری هستند؟
یکسوکننده‌ها جریان AC را که از شبکه برق شهری تأمین می‌شود، به DC مورد نیاز دستگاه‌ها تبدیل می‌کنند.
آیا می‌توان یکسوکننده‌ها را در مدارهای حساس استفاده کرد؟
بله، اما برای افزایش کیفیت و پایداری DC، نیاز به فیلترها و خازن‌ها است تا نوسانات جریان صاف شود.
یکسوکننده نیم‌موج و تمام‌موج چه تفاوتی دارند؟
یکسوکننده نیم‌موج فقط نیمی از موج AC را عبور می‌دهد، درحالی‌که یکسوکننده تمام‌موج کل موج را به DC تبدیل می‌کند.
اگر علاقه مند به مطالعه بیشتر درباره سایر دیودها هستید، اینجا را دنبال کنید
