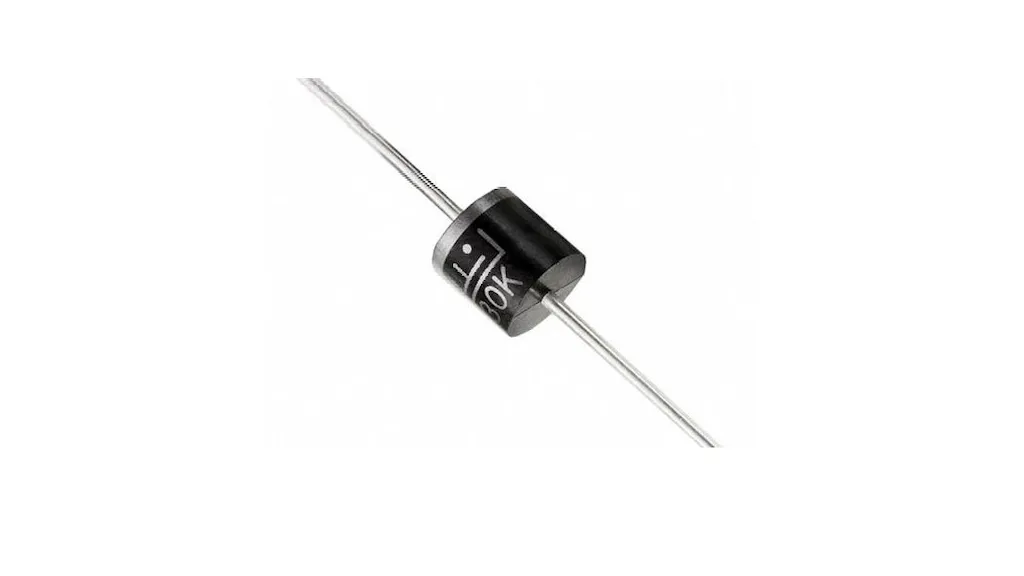

کاربرد و مزایای دیودهای پین
به روز رسانی شده در ۱۴۰۳/۸/۲۴ زمان مطالعه 10 دقیقهدیودهای پین نوعی دیود نیمه‌هادی هستند که از سه لایه به نام‌های P، I (ناحیه داخلی)، و N ساخته شده‌اند. این نوع دیودها به دلیل ویژگی‌های خاص خود، معمولاً در کاربردهای رادیویی، مدارات قدرت و تقویت سیگنال استفاده می‌شوند. در این مقاله، به بررسی ساختار، ویژگی‌ها و کاربردهای دیودهای پین خواهیم پرداخت.
ساختار دیود پین
دیودهای پین از سه لایه تشکیل شده‌اند: لایه P (مثبت)، لایه N (منفی) و یک ناحیه میانه‌ای به نام "ناحیه داخلی" یا I که معمولاً از مواد نیمه‌هادی با هدایت پایین تشکیل می‌شود. این ساختار به دیود پین ویژگی‌های خاصی می‌دهد که آن را از دیودهای معمولی متمایز می‌کند.
ویژگی‌های ساختاری دیود پین
ناحیه داخلی (I): این ناحیه که میان لایه‌های P و N قرار دارد، معمولاً عایق است و موجب می‌شود که دیود در برخی شرایط به‌طور خاصی عمل کند.
جریان مستقیم و معکوس: در دیودهای پین، هنگامی که ولتاژ معکوس به آن اعمال می‌شود، ناحیه I قادر است جریان را تحت کنترل درآورد و از عبور جریان در وضعیت معکوس جلوگیری کند.
ویژگی‌ها و خصوصیات دیود پین
1. ضریب جابجایی الکترون
یکی از ویژگی‌های خاص دیودهای پین، ضریب جابجایی الکترون‌ها است که باعث می‌شود دیودهای پین در برخی کاربردهای خاص مانند تقویت سیگنال یا سوئیچینگ فرکانس بالا بهتر عمل کنند.
2. توانایی کنترل جریان
با توجه به ساختار دیود پین، این دیودها می‌توانند جریان‌های بزرگ را در مدارات قدرت کنترل کنند و در مقایسه با دیودهای معمولی، جریان معکوس را بهتر مسدود نمایند.
3. پاسخ‌دهی سریع
دیودهای پین به دلیل ساختار خاص خود، می‌توانند پاسخ‌دهی سریعی به تغییرات ولتاژ و جریان نشان دهند و این ویژگی باعث می‌شود که در سیستم‌های فرکانس بالا و رادیویی مناسب باشند.
کاربردهای دیود پین
1. مدارات رادیویی و میکروویو
دیودهای پین به‌دلیل توانایی‌های خود در تغییرات سریع ولتاژ و جریان، در مدارات رادیویی و میکروویو بسیار مفید هستند. این دیودها در کاربردهای تغییر فاز، مدارات تقویت‌کننده و حتی به‌عنوان سوئیچ در مدارات فرکانس بالا کاربرد دارند.
2. سوئیچینگ در سیستم‌های رادیویی
دیودهای پین در سیستم‌های رادیویی به‌عنوان سوئیچ عمل می‌کنند. این دیودها در سیستم‌هایی که نیاز به سوئیچینگ سریع دارند، می‌توانند به‌طور مؤثر استفاده شوند.
3. تقویت‌کننده‌های سیگنال
دیودهای پین در تقویت‌کننده‌های سیگنال نیز استفاده می‌شوند. به دلیل توانایی کنترل جریان و پاسخ‌دهی سریع، این دیودها در تقویت سیگنال‌های کم‌قدرت به‌ویژه در فرکانس‌های بالا نقش مهمی دارند.
4. مدارهای کنترل توان
دیودهای پین در مدارهای کنترل توان و دستگاه‌های قدرت برای کنترل ولتاژ و جریان کاربرد دارند. این دیودها می‌توانند جریان‌های بزرگ را به‌طور مؤثر و دقیق کنترل کنند.
مزایای دیودهای پین
1. کارایی بالا در فرکانس‌های بالا
دیودهای پین به‌طور خاص در سیستم‌های فرکانس بالا مانند رادیو، میکروویو و تلفن‌های همراه استفاده می‌شوند.
2. کنترل دقیق جریان و توان
این دیودها توانایی کنترل دقیق جریان و توان در مدارات مختلف را دارند که در سیستم‌های الکترونیکی و قدرت بسیار کاربردی است.
3. قابلیت کار در دماهای بالا
دیودهای پین به‌دلیل ساختار خاص خود می‌توانند در دماهای بالا نیز عملکرد خوبی داشته باشند. این ویژگی آن‌ها را برای استفاده در محیط‌های صنعتی و سخت مناسب می‌کند.
جدول مقایسه دیودهای پین با سایر دیودها
| ویژگی | دیود پین | دیودهای معمولی | دیودهای زنر |
|---|---|---|---|
| ساختار | سه لایه (P, I, N) | دو لایه (P, N) | دو لایه (P, N) |
| کاربرد اصلی | تقویت سیگنال و سوئیچینگ | محافظت از ولتاژ و هدایت جریان | تثبیت ولتاژ و محافظت از مدارها |
| پاسخ‌دهی به فرکانس بالا | سریع | متوسط | کندتر از دیودهای پین |
| توانایی کنترل جریان | بالا | متوسط | متوسط |
| کاربردهای صنعتی | رادیو، میکروویو، مدارات قدرت | مدارات استاندارد | سیستم‌های الکترونیکی کوچک |
سوالات متداول
1. دیودهای پین در چه کاربردهایی استفاده می‌شوند؟
دیودهای پین به‌ویژه در کاربردهایی مانند تقویت سیگنال، سوئیچینگ فرکانس بالا و مدارهای میکروویو استفاده می‌شوند.
2. تفاوت دیودهای پین و دیودهای معمولی چیست؟
دیودهای پین دارای یک ناحیه داخلی (I) هستند که موجب می‌شود توانایی کنترل جریان و پاسخ‌دهی به فرکانس‌های بالا بهتر از دیودهای معمولی باشد.
3. آیا دیودهای پین می‌توانند در مدارات قدرت استفاده شوند؟
بله، دیودهای پین به‌خوبی می‌توانند در مدارات قدرت برای کنترل جریان و ولتاژ استفاده شوند
