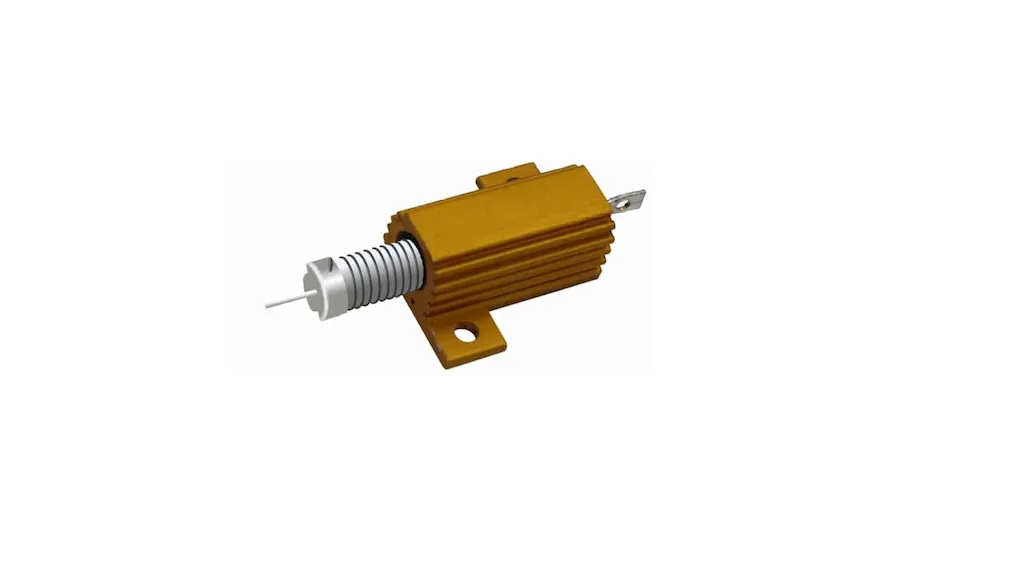

آشنایی فنی با مقاومت های سیمی

مقاومت‌های سیمی از نوعی مقاومت الکتریکی هستند که از سیم‌های مقاوم به‌هم پیچیده شده ساخته می‌شوند. این مقاومت‌ها به‌دلیل دقت بالا، تحمل توان زیاد و پایداری طولانی مدت در کاربردهای مختلف، به‌ویژه در مدارهای قدرت و حساس، به‌طور گسترده‌ای استفاده می‌شوند. در این مقاله، ویژگی‌ها، انواع مختلف و کاربردهای مقاومت‌های سیمی مورد بررسی قرار خواهد گرفت.

ویژگی‌های مقاومت‌های سیمی

مقاومت‌های سیمی در بسیاری از صنایع و دستگاه‌های الکترونیکی به‌عنوان مقاومتی با دقت بالا و توان تحمل زیاد شناخته می‌شوند. این مقاومت‌ها از سیم‌های مقاوم (اغلب از آلیاژهای نیکلی یا کروم) ساخته شده‌اند که به‌طور خاص برای تحمل ولتاژهای بالا و جریان‌های زیاد طراحی شده‌اند.

ویژگی‌های ساختاری مقاومت‌های سیمی

• دقت بالا: مقاومت‌های سیمی معمولاً دقت بالایی دارند و برای کاربردهایی که نیاز به تنظیم دقیق مقدار مقاومت دارند، مناسب هستند.

• تحمل توان بالا: این مقاومت‌ها قادر به تحمل توان‌های بالا بدون آسیب دیدن هستند، بنابراین برای مدارهایی که نیاز به پراکندگی توان زیاد دارند، ایده‌آل هستند.

• پایداری عالی: این مقاومت‌ها نسبت به تغییرات دما و شرایط محیطی بسیار پایدار هستند و بنابراین طول عمر بالایی دارند.

• پراکنده کردن حرارت: به‌دلیل طراحی خاص، این مقاومت‌ها می‌توانند حرارت زیادی را پراکنده کنند و از گرم شدن بیش از حد جلوگیری کنند.

انواع مقاومت‌های سیمی

1. مقاومت‌های سیمی با پوشش سرامیکی (Ceramic Wirewound Resistors)

این نوع مقاومت‌ها معمولاً در کاربردهایی که نیاز به تحمل توان بالاتر و مقاومت در برابر دماهای زیاد دارند، استفاده می‌شوند. پوشش سرامیکی این مقاومت‌ها باعث می‌شود که گرما به‌طور مؤثری پراکنده شده و مقاومت در برابر تغییرات دما بالا رود.

ویژگی‌ها:

• پایداری عالی در برابر تغییرات دما

• مناسب برای کاربردهای صنعتی

• توان تحمل بالا

2. مقاومت‌های سیمی با پوشش لاکی (Lacquered Wirewound Resistors)

این نوع مقاومت‌ها معمولاً برای مدارهایی با توان پایین‌تر و کاربردهای عمومی استفاده می‌شوند. مقاومت‌های سیمی با پوشش لاکی به‌طور خاص برای شرایطی که نیاز به مقاومت با دقت بالا و ظرفیت حرارتی متوسط دارند، طراحی شده‌اند.

ویژگی‌ها:

• دقت بالا

• پوشش محافظتی لاکی

• مناسب برای کاربردهای عمومی

3. مقاومت‌های سیمی با هیت‌سینک (Wirewound Resistors with Heat Sink)

این نوع مقاومت‌ها دارای سیستم هیت‌سینک برای پراکنده کردن حرارت اضافی هستند و در مدارهایی با توان بسیار بالا استفاده می‌شوند.

ویژگی‌ها:

• هیت‌سینک برای پراکندگی بهتر حرارت

• مناسب برای مدارهای توان بالا

• افزایش طول عمر به‌دلیل جلوگیری از گرم شدن بیش از حد

4. مقاومت‌های سیمی با نوع مولد (Non-inductive Wirewound Resistors)

این نوع مقاومت‌ها برای استفاده در مدارهای حساس به نویز و ولتاژهای متغیر طراحی شده‌اند. مقاومت‌های غیراندکتیو سیمی معمولاً در مدارهای RF و یا سیستم‌هایی که به دقت بالای جریان و ولتاژ نیاز دارند، به‌کار می‌روند.

ویژگی‌ها:

• بدون اثر انداکتیو

• مناسب برای مدارهای حساس

• کاهش نویز و تداخل سیگنال



مقایسه انواع مقاومت‌های سیمی

کاربرد مقاومت‌های سیمی

1. مدارهای قدرت (Power Circuits)

مقاومت‌های سیمی معمولاً در مدارهای قدرت به‌ویژه برای تحمل توان‌های بالا استفاده می‌شوند. این مقاومت‌ها در منابع تغذیه، مبدل‌ها و کنترل‌کننده‌های صنعتی کاربرد دارند.

2. تجهیزات صوتی و تصویری

در دستگاه‌های صوتی و تصویری، مقاومت‌های سیمی برای تنظیم و کنترل جریان‌های الکتریکی به‌کار می‌روند. این مقاومت‌ها معمولاً در تقویت‌کننده‌ها و مدارهای حساس صوتی استفاده می‌شوند.

3. کنترل‌کننده‌های دما

مقاومت‌های سیمی به‌دلیل پایداری عالی در برابر تغییرات دما در کنترل‌کننده‌های دما و سیستم‌های گرمایشی به‌کار می‌روند. این مقاومت‌ها در هیترها، ترموستات‌ها و سیستم‌های مشابه کاربرد دارند.

4. سیستم‌های الکترونیکی دقیق

در بسیاری از سیستم‌های الکترونیکی دقیق، مقاومت‌های سیمی برای حفظ دقت و کارایی مدارها به‌کار می‌روند. این مقاومت‌ها در دستگاه‌های اندازه‌گیری و تجهیزات علمی استفاده می‌شوند.

5. حفاظت در برابر اضافه بار

مقاومت‌های سیمی به‌عنوان بخشی از سیستم‌های حفاظتی در برابر جریان‌های اضافی در مدارها استفاده می‌شوند. این مقاومت‌ها کمک می‌کنند تا جریان‌های بیش از حد از مدار عبور نکرده و از آسیب به سایر قطعات جلوگیری شود.

ارتباط با تامین کنندگان این کالا در تکصان  + جست و جوی فنی این محصول بر اساس مشخصات موردنیاز شما

سوالات متداول

1. چرا از مقاومت‌های سیمی در مدارهای قدرت استفاده می‌شود؟

مقاومت‌های سیمی به‌دلیل توان تحمل بالا و پراکندگی مؤثر حرارت، در مدارهایی که نیاز به مدیریت توان زیاد دارند، استفاده می‌شوند. این ویژگی‌ها کمک می‌کنند که دستگاه‌ها در برابر گرمای اضافی و آسیب ناشی از جریان زیاد محافظت شوند.

2. تفاوت بین مقاومت‌های سیمی سرامیکی و لاکی چیست؟

مقاومت‌های سیمی سرامیکی معمولاً برای کاربردهایی که نیاز به تحمل توان بالا و پایداری در برابر تغییرات دما دارند، استفاده می‌شوند، در حالی که مقاومت‌های سیمی لاکی بیشتر برای کاربردهای عمومی و توان‌های متوسط به‌کار می‌روند.

3. چرا برخی مقاومت‌های سیمی دارای هیت‌سینک هستند؟

هیت‌سینک‌ها در مقاومت‌های سیمی به‌منظور پراکندگی حرارت اضافی طراحی شده‌اند و از گرم شدن بیش از حد جلوگیری می‌کنند. این ویژگی در مدارهایی با توان بالا اهمیت دارد تا مقاومت‌ها عملکرد خود را حفظ کنند و طول عمر بیشتری داشته باشند.

منبع

• "Wirewound Resistors: Applications and Benefits" Vishay
