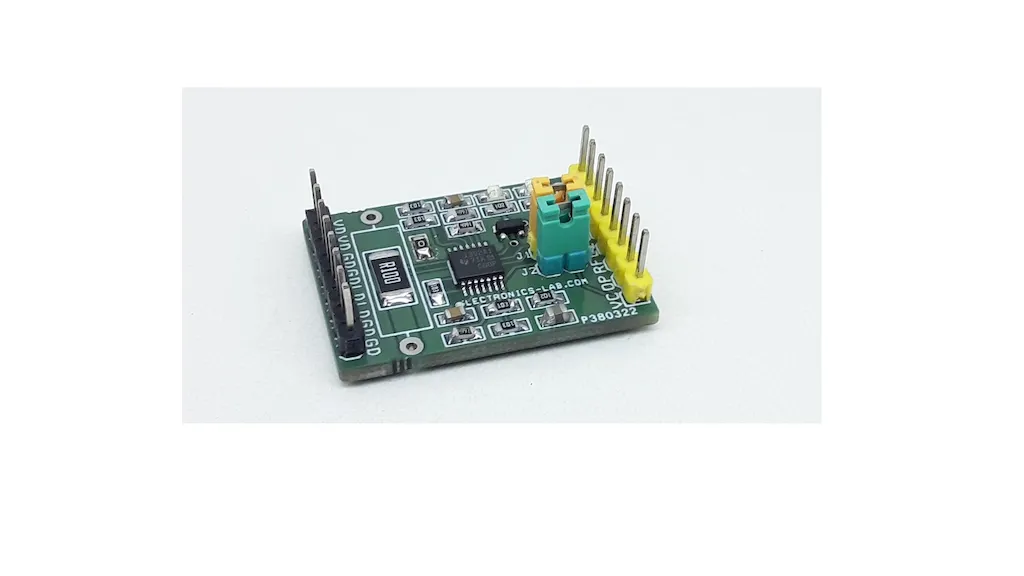

آشنایی با تقویت کننده حس جریان
به روز رسانی شده در ۱۴۰۳/۸/۲۷ زمان مطالعه 15 دقیقهتقویتکنندههای حس جریان برای اندازهگیری و تقویت سیگنالهای مرتبط با جریان در مدارها طراحی شدهاند. این تقویتکنندهها بهویژه در کاربردهایی که نیاز به نظارت دقیق بر جریان الکتریکی دارند، مانند سیستمهای محافظتی، شارژرها و مدارهای کنترل برق، استفاده میشوند.
تقویتکنندههای حس جریان چیست؟
تقویتکنندههای حس جریان (Current Sense Amplifiers) مدارهایی هستند که برای اندازهگیری دقیق جریان الکتریکی در یک مدار طراحی شدهاند. این تقویتکنندهها معمولاً بهطور مستقیم در مسیر جریان قرار نمیگیرند بلکه از ولتاژهای کوچکی که به دلیل مقاومتهای موجود در مدار ایجاد میشوند، استفاده کرده و این ولتاژهای کوچک را تقویت میکنند. این ولتاژ کوچک بهعنوان نمایندهای از جریان الکتریکی در مدار عمل میکند.
این نوع تقویتکنندهها توانایی اندازهگیری جریانهای پایین و نیز اعمال حفاظتهای لازم در برابر جریانهای زیاد را دارند. تقویتکنندههای حس جریان معمولاً در سیستمهای الکترونیکی که نیاز به نظارت دقیق جریان دارند، مانند منابع تغذیه، سیستمهای باتری و مدارهای محافظتی، استفاده میشوند.
ویژگیهای تقویتکنندههای حس جریان
1. تقویت ولتاژ پایین:
تقویتکنندههای حس جریان برای تقویت ولتاژهای بسیار پایین (مربوط به جریانهای کوچک) طراحی شدهاند تا اندازهگیری دقیقی از جریانهای الکتریکی داشته باشند.
2. دقت بالا:
این تقویتکنندهها بهطور خاص برای اندازهگیری دقیق جریانهای الکتریکی با کمترین افت سیگنال و بالاترین دقت طراحی شدهاند.
3. پاسخ سریع:
تقویتکنندههای حس جریان معمولاً توانایی پاسخدهی سریع به تغییرات جریان دارند که این ویژگی برای نظارت مداوم ضروری است.
4. حفاظت در برابر جریان زیاد:
این تقویتکنندهها بهطور مؤثری در برابر جریانهای زیاد و نوسانات محافظت میکنند و به جلوگیری از آسیب به مدار کمک میکنند.
کاربرد تقویتکنندههای حس جریان
1. منابع تغذیه سوئیچینگ:
در منابع تغذیه سوئیچینگ، این تقویتکنندهها برای اندازهگیری و نظارت بر جریانهای ورودی و خروجی استفاده میشوند. این امر به بهینهسازی عملکرد و محافظت از منابع کمک میکند.
2. سیستمهای مدیریت باتری:
در سیستمهای باتری، تقویتکنندههای حس جریان برای نظارت بر جریانهای ورودی و خروجی باتریها استفاده میشوند تا از تخلیه بیش از حد یا شارژ بیش از حد باتری جلوگیری کنند.
3. سیستمهای حفاظتی و مدارهای محافظت از جریان:
در مدارهای محافظت از جریان و مدارهای قطع اضطراری، این تقویتکنندهها برای شناسایی و خاموش کردن مدار در صورت افزایش جریان بهکار میروند.
4. شارژرهای هوشمند:
در شارژرهای هوشمند، تقویتکنندههای حس جریان برای نظارت بر جریان شارژ و جلوگیری از جریانهای زیاد استفاده میشوند تا ایمنی و عمر باتری حفظ شود.
مزایای استفاده از تقویتکنندههای حس جریان
1. نظارت دقیق بر جریان:
این تقویتکنندهها امکان اندازهگیری دقیق جریان را فراهم میکنند، که برای بسیاری از سیستمها و مدارها حیاتی است.
2. بهبود کارایی سیستمهای الکترونیکی:
با استفاده از تقویتکنندههای حس جریان، عملکرد و کارایی سیستمهای الکترونیکی بهبود مییابد زیرا این تقویتکنندهها بهطور دقیق جریان را اندازهگیری کرده و میتوانند سیستم را بر اساس آن بهینهسازی کنند.
3. محافظت در برابر جریان زیاد:
این تقویتکنندهها میتوانند در برابر جریانهای زیاد و غیرمجاز بهعنوان محافظ عمل کرده و از آسیب به مدارها جلوگیری کنند.
4. طراحی ساده و کاربردی:
تقویتکنندههای حس جریان بهراحتی در طراحیهای مختلف پیادهسازی میشوند و به دلیل ساختار سادهشان در طراحی مدارهای پیچیده بهکار میروند.
مقایسه تقویتکنندههای حس جریان با سایر تقویتکنندهها
ویژگی | تقویتکنندههای حس جریان | تقویتکنندههای عمومی |
---|---|---|
هدف استفاده | اندازهگیری و نظارت بر جریان | تقویت سیگنالها |
پاسخدهی به تغییرات جریان | سریع و دقیق | معمولاً کندتر |
حفاظت از سیستم | بله | خیر |
کاربرد | منابع تغذیه، شارژرها، باتریها | تقویت سیگنالهای عمومی |
دقت اندازهگیری | بسیار بالا | معمولی |
ارتباط با تامین کنندگان این کالا در تکصان + جست و جوی این محصول بر اساس مشخصات فنی موردنیازتان
سوالات متداول
1. تقویتکنندههای حس جریان در کجا استفاده میشوند؟
این تقویتکنندهها در منابع تغذیه، سیستمهای باتری، مدارهای حفاظتی، شارژرهای هوشمند و سایر کاربردهایی که نیاز به نظارت دقیق بر جریان دارند، استفاده میشوند.
2. تفاوت تقویتکنندههای حس جریان با سایر تقویتکنندهها چیست؟
تقویتکنندههای حس جریان برای اندازهگیری دقیق جریان طراحی شدهاند، در حالی که سایر تقویتکنندهها بیشتر برای تقویت سیگنالهای عمومی و معمولی استفاده میشوند.
3. چگونه تقویتکنندههای حس جریان از سیستم محافظت میکنند؟
این تقویتکنندهها با نظارت دقیق بر جریان و شناسایی جریانهای زیاد میتوانند مدار را خاموش کرده و از آسیب به سیستم جلوگیری کنند.
منبع
- "Current Sense Amplifiers Overview," Texas Instruments
