فیلترهای کریستالی دستگاه‌هایی هستند که با استفاده از خواص ارتعاشی کریستال‌ها، سیگنال‌ها را با دقت بسیار بالا فیلتر می‌کنند. این فیلترها در کاربردهایی مانند مخابرات، رادیوهای فرکانس بالا، و سیستم‌های دقیق الکترونیکی به‌کار می‌روند.
فیلتر کریستالی چیست؟

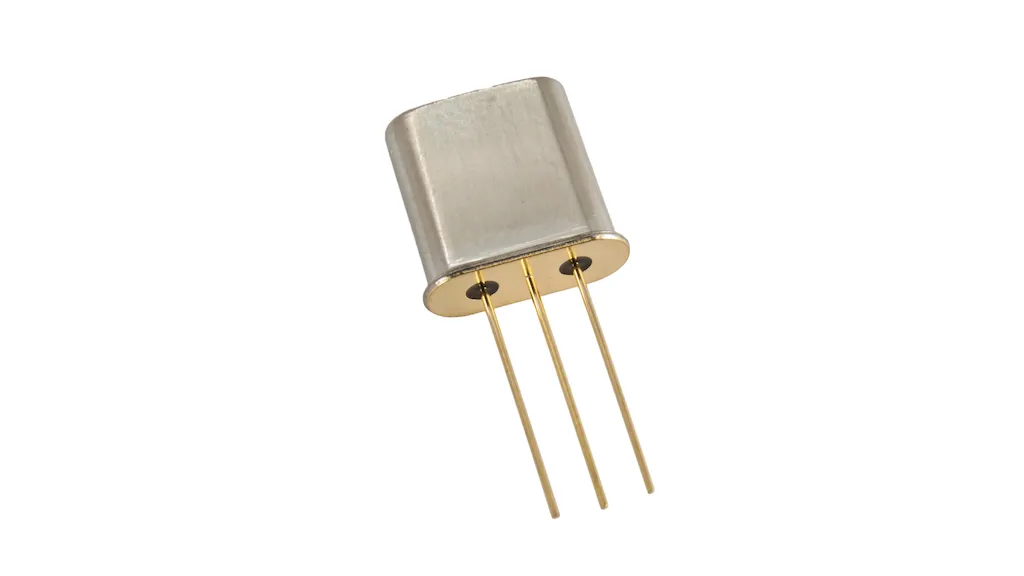

فیلتر کریستالی یک نوع فیلتر الکترونیکی است که از خواص مکانیکی و الکتریکی کریستال‌ها (مانند کوارتز) برای جداسازی یا عبور فرکانس‌های خاص استفاده می‌کند. این نوع فیلتر به‌دلیل کیفیت بالا و دقت فرکانسی برتر خود شناخته می‌شود.
نحوه عملکرد فیلترهای کریستالی
1. استفاده از تشدید طبیعی کریستال:
کریستال‌ها به فرکانس‌های خاصی واکنش نشان می‌دهند و ارتعاش می‌کنند، که این خاصیت امکان فیلتر کردن سیگنال‌های ناخواسته را فراهم می‌کند.
2. انتخاب فرکانس مورد نظر:
فرکانس تشدید کریستال تعیین می‌کند که کدام سیگنال‌ها از فیلتر عبور کنند و کدام مسدود شوند.
ویژگی‌های کلیدی فیلترهای کریستالی
1. دقت فرکانسی بالا:
کریستال‌ها به‌دلیل پایداری ذاتی خود، فرکانس‌های خاصی را با دقت زیادی عبور می‌دهند.
2. پهنای باند محدود:
فیلترهای کریستالی معمولاً پهنای باند باریکی دارند و برای کاربردهایی که نیاز به فیلتر کردن دقیق دارند، مناسب هستند.
3. تلفات کم:
این فیلترها حداقل تضعیف سیگنال را در فرکانس‌های مطلوب ایجاد می‌کنند.
4. پایداری حرارتی:
تغییرات دما تأثیر کمی بر عملکرد آن‌ها دارد.
کاربرد فیلترهای کریستالی
1. تجهیزات مخابراتی:
در ایستگاه‌های پایه، رادیوهای HF، و سیستم‌های ارتباطی بی‌سیم.
2. سیستم‌های نظامی:
در رادارها و سیستم‌های ناوبری دقیق.
3. پردازش سیگنال:
برای حذف نویز و جداسازی سیگنال‌های خاص.
4. ابزارهای اندازه‌گیری:
در دستگاه‌های فرکانس‌سنج و تحلیل‌گرهای سیگنال.
مزایا و معایب فیلترهای کریستالی
مزایا:
دقت و پایداری بالا
توانایی انتخاب فرکانس خاص
تلفات انرژی بسیار کم
معایب:
هزینه بالاتر نسبت به فیلترهای دیگر
پهنای باند محدود
حساسیت به شوک‌های مکانیکی
جدول مقایسه مشخصات فیلترهای کریستالی
| ویژگی | مقدار |
|---|---|
| فرکانس تشدید | 1 کیلوهرتز تا 100 مگاهرتز |
| پهنای باند | کمتر از 1 کیلوهرتز |
| پایداری حرارتی | بسیار بالا |
| ابعاد | کوچک و جمع‌وجور |
| تلفات ورودی/خروجی | کمتر از 1 دسی‌بل |
نحوه انتخاب فیلتر کریستالی مناسب
1. فرکانس مرکزی:
اطمینان حاصل کنید که فرکانس مرکزی فیلتر با نیازهای شما مطابقت دارد.
2. پهنای باند:
اگر نیاز به جداسازی دقیق دارید، پهنای باند باریک را انتخاب کنید.
3. سطح تلفات:
فیلترهایی با تلفات کمتر عملکرد بهتری ارائه می‌دهند.
ارتباط با تامین کنندگان این کالا در تکصان + جست و جوی فنی بر اساس مشخصات موردنیاز شما
سوالات متداول
1. آیا فیلترهای کریستالی قابل تنظیم هستند؟
خیر، فرکانس تشدید فیلترهای کریستالی ثابت است و نمی‌توان آن را تغییر داد.
2. تفاوت اصلی بین فیلترهای کریستالی و سرامیکی چیست؟
فیلترهای کریستالی دقت و پایداری بیشتری دارند، در حالی که فیلترهای سرامیکی مقرون‌به‌صرفه‌تر هستند.
3. آیا فیلترهای کریستالی حساس به دما هستند؟
نه، آن‌ها دارای پایداری حرارتی بسیار بالایی هستند و دما تأثیر کمی بر عملکردشان دارد.
منبع
- "Understanding Quartz Crystal Filters," EPCOS
