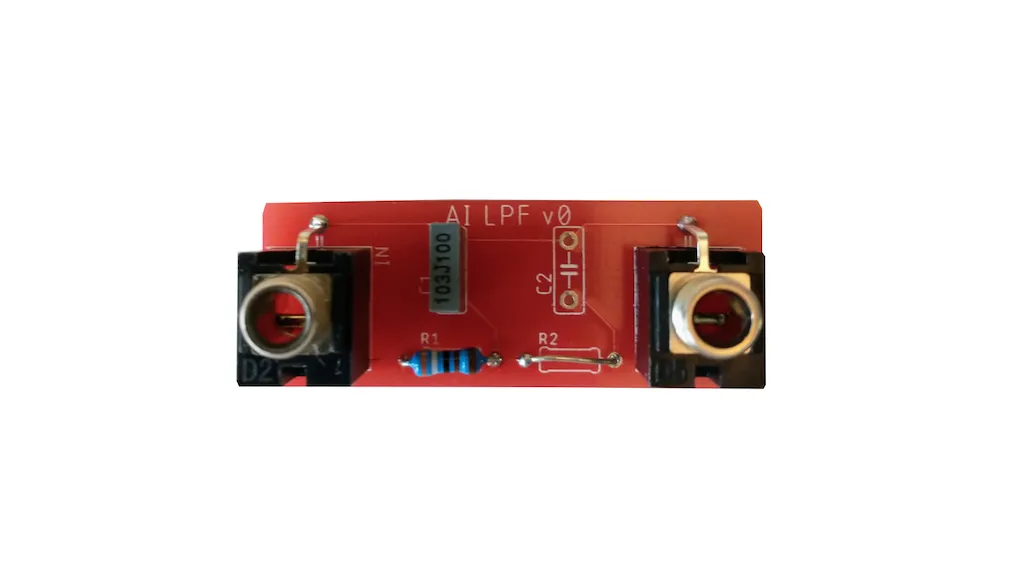

درباره فیلتر غیرفعال ها
به روز رسانی شده در ۱۴۰۳/۸/۲۷ زمان مطالعه 10 دقیقهفیلترهای غیرفعال از اجزای غیرفعال مانند مقاومت‌ها، خازن‌ها و القاگرها تشکیل می‌شوند و بدون نیاز به منبع تغذیه خارجی، فرکانس‌های خاصی از سیگنال را عبور داده یا حذف می‌کنند. این فیلترها به دلیل طراحی ساده و قابلیت اطمینان بالا، در بسیاری از کاربردهای الکترونیکی از جمله مخابرات، سیستم‌های صوتی، و مدارهای قدرت استفاده می‌شوند.
فیلتر غیرفعال چیست؟
فیلتر غیرفعال یک مدار الکتریکی است که برای پردازش سیگنال و جدا کردن محدوده‌ای از فرکانس‌ها طراحی شده است. این نوع فیلترها، برخلاف فیلترهای فعال، از عناصر غیرفعال (مانند مقاومت‌ها، خازن‌ها و القاگرها) ساخته شده و نیازی به تقویت‌کننده‌های عملیاتی یا منبع تغذیه ندارند.
اجزای اصلی فیلترهای غیرفعال
مقاومت‌ها (Resistors):
تنظیم میزان تضعیف سیگنال و ایجاد امپدانس مناسب.خازن‌ها (Capacitors):
ذخیره و عبور سیگنال‌های با فرکانس بالا.القاگرها (Inductors):
ذخیره و عبور سیگنال‌های با فرکانس پایین.
انواع فیلترهای غیرفعال
1. فیلتر پایین‌گذر (Low Pass Filter):
این فیلترها سیگنال‌های فرکانس پایین‌تر از فرکانس قطع را عبور داده و سیگنال‌های فرکانس بالا را تضعیف می‌کنند.
2. فیلتر بالاگذر (High Pass Filter):
سیگنال‌های فرکانس بالا را عبور داده و سیگنال‌های فرکانس پایین را مسدود می‌کند.
3. فیلتر میان‌گذر (Band Pass Filter):
تنها یک محدوده خاص از فرکانس‌ها را عبور می‌دهد و سایر فرکانس‌ها را تضعیف می‌کند.
4. فیلتر میان‌نگذر (Band Stop Filter):
فرکانس‌های داخل محدوده خاصی را مسدود کرده و سایر فرکانس‌ها را عبور می‌دهد.
مزایا و معایب فیلترهای غیرفعال
| مزایا | معایب |
|---|---|
| طراحی ساده و هزینه کم | عدم توانایی در تقویت سیگنال |
| عدم نیاز به منبع تغذیه | کاهش بهره در فرکانس‌های بالا یا پایین |
| مناسب برای کاربردهای فرکانس بالا | اندازه بزرگ‌تر در فرکانس‌های پایین |
| پایداری بالا و قابل اعتماد | عملکرد محدود در بارهای سنگین و مدارهای پیچیده |
کاربردهای اصلی فیلترهای غیرفعال
| کاربرد | توضیحات |
|---|---|
| مخابرات | جداسازی سیگنال‌های ناخواسته و تداخلات فرکانسی. |
| صوت و موسیقی | کنترل فرکانس‌های صوتی در سیستم‌های بلندگو و میکسرهای صوتی |
| مدارهای قدرت | حذف هارمونیک‌ها و کاهش نویز در خطوط برق. |
| الکترونیک عمومی | جداسازی و پردازش سیگنال‌ها در مدارهای مختلف. |
جدول مقایسه فیلترهای غیرفعال و فعال
| ویژگی | فیلتر غیرفعال | فیلتر فعال |
|---|---|---|
| تقویت سیگنال | ندارد | دارد |
| منبع تغذیه | نیاز ندارد | نیاز دارد |
| ابعاد در فرکانس پایین | بزرگ‌تر | کوچک‌تر |
| کارایی در فرکانس بالا | عالی | محدود به توان Op-Amp |
| پیچیدگی طراحی | ساده‌تر | پیچیده‌تر |
سوالات متداول
1. چه زمانی از فیلتر غیرفعال استفاده می‌شود؟
در کاربردهایی که نیاز به تقویت سیگنال نیست و مدار ساده‌تر مدنظر است.
2. آیا فیلترهای غیرفعال قابل تنظیم هستند؟
تنظیم فرکانس قطع با تغییر مقدار مقاومت یا خازن ممکن است، اما انعطاف‌پذیری کمتری نسبت به فیلترهای فعال دارند.
3. چه تفاوتی بین فیلتر میان‌گذر و میان‌نگذر وجود دارد؟
فیلتر میان‌گذر فقط فرکانس‌های داخل محدوده خاصی را عبور می‌دهد، در حالی که فیلتر میان‌نگذر این فرکانس‌ها را مسدود می‌کند.
