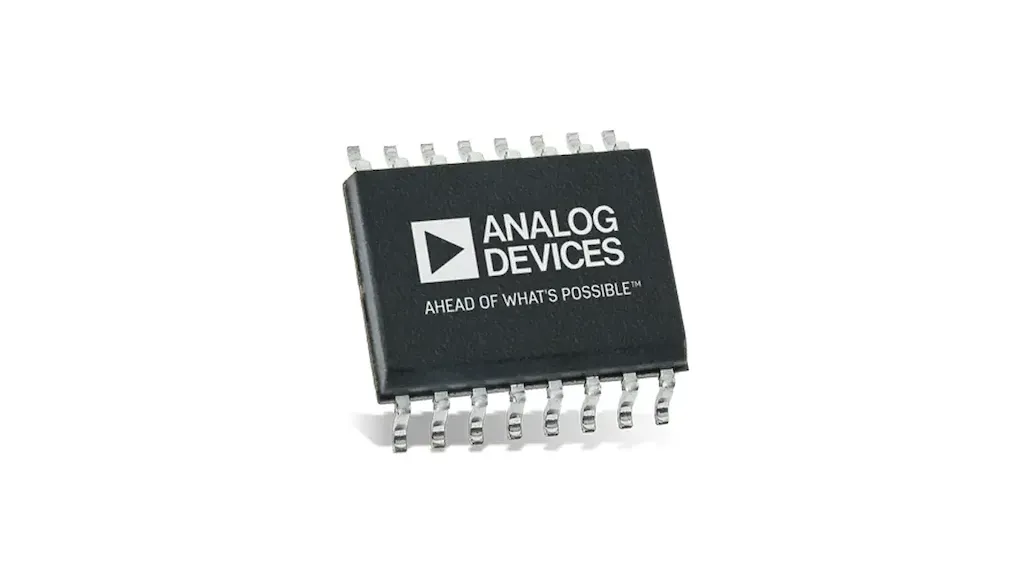

درباره تراشه های مبدل آنالوگ به دیجیتال
به روز رسانی شده در ۱۴۰۳/۸/۲۸ زمان مطالعه 15 دقیقهتراشههای مبدل آنالوگ به دیجیتال (ADC) ابزاری اساسی در تبدیل سیگنال‌های آنالوگ به داده‌های دیجیتال هستند. این تراشه‌ها در دستگاه‌هایی مانند تجهیزات پزشکی، سیستم‌های مخابراتی و الکترونیک صنعتی استفاده می‌شوند تا داده‌ها را قابل پردازش توسط رایانه‌ها و میکروکنترلرها کنند.
مبدل آنالوگ به دیجیتال چیست؟
مبدل آنالوگ به دیجیتال یا ADC یک قطعه الکترونیکی است که سیگنال‌های آنالوگ (مانند ولتاژ و جریان) را به مقادیر دیجیتال قابل درک برای پردازشگرها تبدیل می‌کند. این تراشه‌ها با نمونه‌برداری از سیگنال‌های پیوسته و ارائه داده‌های دیجیتال در قالب باینری، امکان استفاده در دنیای دیجیتال را فراهم می‌آورند.
اجزای کلیدی ADC
| اجزا | وظیفه |
|---|---|
| مدار نمونه‌برداری (Sampling Circuit) | اندازه‌گیری مقدار سیگنال ورودی در بازه‌های زمانی مشخص. |
| کوانتایزر (Quantizer): | تقسیم سیگنال آنالوگ به سطوح دیجیتال مشخص. |
| رمزگذار دیجیتال (Encoder): | تبدیل داده‌های کوانتیده به کدهای باینری قابل استفاده. |
ویژگی‌های مهم تراشه‌های ADC
| ویژگی | توضیح |
|---|---|
| دقت (Resolution): | تعداد بیت‌هایی که برای نمایش داده‌های دیجیتال استفاده می‌شود (مانند 8، 12، 16 بیت). |
| سرعت نمونه‌برداری: | تعداد نمونه‌هایی که تراشه در ثانیه پردازش می‌کند (مانند 1kHz یا 1GHz). |
| نسبت سیگنال به نویز (SNR): | کیفیت تبدیل سیگنال، با حداقل نویز. |
| پهنای باند ورودی: | فرکانس‌هایی که ADC می‌تواند پردازش کند. |
| مصرف توان: | مناسب برای کاربردهای کم‌مصرف مثل دستگاه‌های پرتابل. |
انواع ADC
| نوع | ویژگی‌ها |
|---|---|
| Flash ADC: | سریع‌ترین نوع ADC، مناسب برای کاربردهای با فرکانس بالا مثل مخابرات. |
| Successive Approximation (SAR): | دقت بالا، مصرف توان کمتر، مناسب برای کاربردهای صنعتی و پزشکی. |
| Delta-Sigma ADC: | دقت بسیار بالا در فرکانس‌های پایین، استفاده در تجهیزات صوتی و پزشکی. |
| Pipeline ADC: | تعادل بین سرعت و دقت، مناسب برای پردازش سیگنال‌های ویدئویی. |
کاربردهای ADC
1. تجهیزات پزشکی
ADC در دستگاه‌هایی مانند مانیتورهای ECG و MRI استفاده می‌شود که سیگنال‌های زیستی را به داده‌های دیجیتال تبدیل می‌کنند.
2. سیستم‌های مخابراتی
در ایستگاه‌های رادیویی و تجهیزات بی‌سیم برای پردازش سیگنال‌های آنالوگ صوتی و تصویری به دیجیتال.
3. الکترونیک صنعتی
در سیستم‌های نظارتی برای تبدیل داده‌های حسگرهای دما، فشار، یا جریان.
4. سیستم‌های صوتی و تصویری
برای تبدیل سیگنال‌های صوتی و تصویری آنالوگ به دیجیتال در دستگاه‌هایی مانند دوربین‌های دیجیتال و ضبط‌کننده‌ها.
5. اینترنت اشیا (IoT)
در دستگاه‌های IoT برای پردازش داده‌های حسگر و انتقال آن‌ها به سیستم‌های ابری.
پارامترهای مهم برای انتخاب ADC
| پارامتر | اهمیت در انتخاب |
|---|---|
| رزولوشن: | برای برنامه‌هایی که نیاز به دقت بالا دارند (مانند پزشکی) مهم است. |
| سرعت نمونه‌برداری: | برای برنامه‌هایی با داده‌های سریع (مانند ویدئو) اهمیت دارد. |
| رابط خروجی: | نحوه ارتباط ADC با سیستم‌های دیگر (SPI، I2C، یا موازی). |
| اندازه و مصرف انرژی: | برای دستگاه‌های قابل حمل یا کوچک حیاتی است. |
مزایا و معایب ADC
| مزایا | معایب |
|---|---|
| تبدیل دقیق سیگنال‌های آنالوگ به دیجیتال | محدودیت در پهنای باند و دقت در فرکانس‌های بالا. |
| امکان پردازش دیجیتال داده‌ها | نیاز به تنظیمات دقیق در کاربردهای خاص. |
سوالات متداول
1. ADC چطور کار می‌کند؟
ADC با نمونه‌برداری از سیگنال‌های آنالوگ و تقسیم آن‌ها به سطوح دیجیتال مشخص، داده‌ها را به مقادیر باینری تبدیل می‌کند.
2. بهترین نوع ADC برای کاربردهای صوتی چیست؟
Delta-Sigma ADC به دلیل دقت بالایش بهترین انتخاب برای تجهیزات صوتی است.
3. آیا می‌توان از ADC در هر فرکانسی استفاده کرد؟
خیر، ADC باید پهنای باند و سرعت نمونه‌برداری کافی برای پردازش فرکانس مورد نظر داشته باشد.
