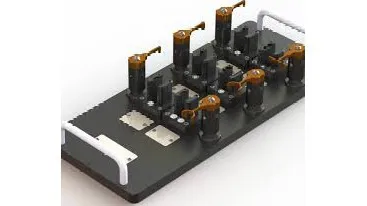

فیکسچرهای متالورژی و CMM

فیکسچرهای متالورژی و CMM برای نگه‌داشتن و قرار دادن قطعات، پروب‌ها یا قطعات کار در حین اندازه‌گیری ابعاد و سایر عملیات اندازه‌گیری استفاده می‌شوند. مترولوژی، علم اندازه گیری، مستلزم ملاحظات عملی و نظری است. CMM شامل اندازه گیری هندسه فیزیکی یک جسم است.

نمایش تمام سازندگان فیکسچرهای متالورژی و CMM

ویژگی ها

علاوه بر CMM، فرآیندهای اندازه‌شناسی رایج عبارتند از:

• اندازه گیری ابعادی

• اندازه گیری فرم

• مهندسی معکوس

• گرفتن تصویر

• اندازه گیری زبری سطح

• پروفیلومتری

برای هر نوع فرآیند، وسایل اندازه شناسی و وسایل CMM باید قطعه، پروب یا قطعه کار را به اندازه کافی ثابت نگه دارند تا از حرکت و لرزش جلوگیری شود.

مواد

مصالح ساخت این وسایل عبارتند از:

• آلومینیوم

• فولاد

• سرامیک

• پلاستیک

• شیشه ای

انواع

انواع مختلفی از وسایل اندازه گیری و وسایل CMM وجود دارد. به عنوان مثال می توان به وسایل اندازه گیری (لوازم گیج و وسایل اندازه گیری)، وسایل اندازه گیری فرم و وسایل اندازه گیری اشاره کرد.

• وسایل اندازه گیری ایستگاه های اندازه گیری هستند که برای قطعات خاص سفارشی شده اند. به عنوان مثال، وسایل گیج و وسایل اندازه گیری برای کاربردهای خودرویی برای بررسی سوراخ های بلوک موتور، جعبه دنده و سر سوپاپ ها استفاده می شود.

• فیکسچرهای فرم گیج نوع دیگری از دستگاه ها هستند. این وسایل اندازه‌شناسی و فیکسچرهای CMM در بازرسی‌ها از نظر گردی، زاویه‌ای، مربعی، صافی، برآمدگی، مخروطی، و متمرکز بودن استفاده می‌شوند. دو نوع اساسی فرم سنج وجود دارد: تماسی و غیر تماسی. ابزارهای تماسی، بافت سطح را با کشیدن یک ابزار نوک تیز و نوک تیز روی سطح اندازه گیری می کنند. محصولات غیر تماسی بافت سطح را با اسکن نوری سطح با نور یا لیزر اندازه گیری می کنند.

وسایل اندازه شناسی و وسایل CMM شامل وسایل پروفیلومتری، وسایل QA، وسایل اندازه گیری فروشگاهی، و وسایل اتاق OQ هستند.

• فیکسچرهای پروفیلومتری با پروفیلومترها استفاده می شود، ابزارهایی که برای اندازه گیری نیمرخ سطح به منظور تعیین کمیت زبری آن استفاده می شود.

• تضمین کیفیت از طریق چک کردن فیکسچرها (تجهیزات QA، QA-Fixtures) قطعات را با وسایل چک اختصاصی و دستگاه های جمع آوری داده های دستی اندازه گیری می کند. وسایل چک از ساده تا پیچیده متغیر است. جمع‌آوری‌کننده‌های داده، رایانه‌های دستی و سخت‌شده‌ای هستند که در صورتی که قسمتی از قابلیت تحمل خارج شده باشد، یک هشدار صوتی به صدا در می‌آورند.

• وسایل اندازه گیری فروشگاهی با سیستم های اندازه گیری کف مغازه مانند سیستم های مورد استفاده در صنعت خودرو استفاده می شود.

• وسایل اندازه گیری و وسایل CMM همچنین شامل وسایل اتاق OQ هستند، محصولاتی که برای استفاده در اتاق های تمیز، ابزارآلات آزمایشگاهی و تجهیزات طراحی شده اند.
