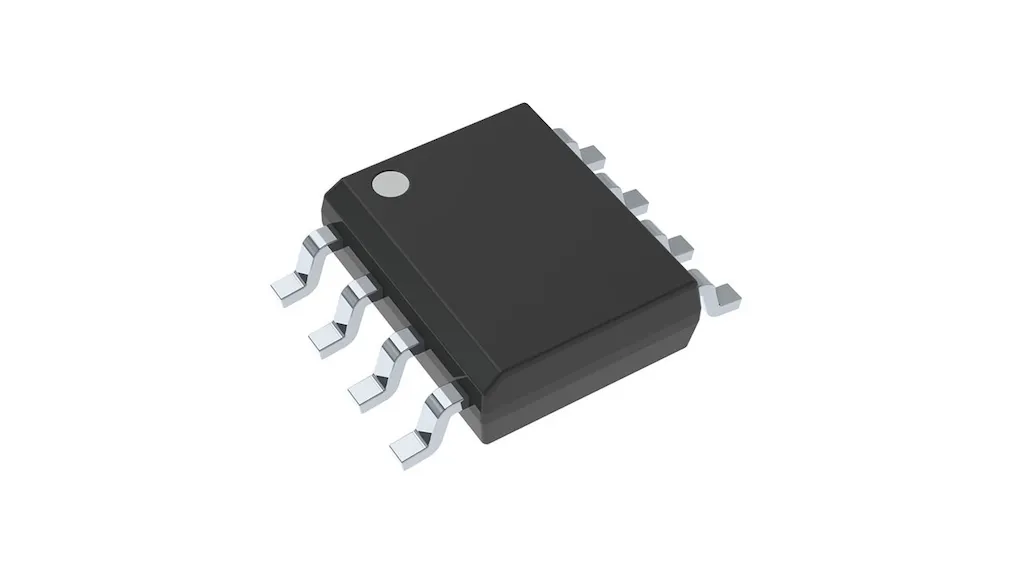

رگولاتور ولتاژ خطی آی سی
به روز رسانی شده در ۱۴۰۵/۳/۱۴ زمان مطالعه 15 دقیقهرگولاتورهای ولتاژ خطی آی سی برای تولید ولتاژ ثابت و پایدار از یک منبع تغذیه متغیر طراحی شدهاند. این قطعات در بسیاری از دستگاهها، از جمله تجهیزات الکترونیکی مصرفی، سیستمهای صنعتی، و تجهیزات پزشکی استفاده میشوند. کاربرد اصلی آنها جلوگیری از نوسانات ولتاژ و تأمین جریان ثابت است.
رگولاتور ولتاژ خطی چیست؟
رگولاتور ولتاژ خطی، یک مدار مجتمع (IC) است که وظیفه دارد یک ولتاژ خروجی ثابت تولید کند، حتی اگر ولتاژ ورودی یا بار متصل تغییر کند. این رگولاتورها در دستگاههایی که حساس به نوسانات ولتاژ هستند، بسیار پرکاربرد هستند.
اجزای اصلی رگولاتور ولتاژ خطی
| اجزا | وظیفه |
|---|---|
| مدار مرجع ولتاژ | تولید یک ولتاژ مرجع پایدار که اساس تنظیم ولتاژ است. |
| تقویتکننده خطا | مقایسه ولتاژ خروجی با ولتاژ مرجع و تنظیم خروجی برای پایداری. |
| عنصر تنظیمکننده | معمولاً ترانزیستور یا MOSFET که ولتاژ خروجی را کنترل میکند. |
مزایای رگولاتورهای ولتاژ خطی
| مزایا | توضیحات |
|---|---|
| سادگی طراحی | نیاز به قطعات کمکی کم و ساده بودن مدار. |
| خروجی پایدار و کمنویز | ایدهآل برای تجهیزات صوتی و حسگرهای حساس. |
| پاسخدهی سریع | قابلیت تنظیم سریع در برابر تغییرات ورودی یا بار. |
معایب رگولاتورهای ولتاژ خطی
| معایب | توضیحات |
|---|---|
| بازده پایین | اتلاف انرژی به صورت گرما در شرایط اختلاف زیاد بین ورودی و خروجی. |
| محدودیت جریان | توانایی مدیریت جریانهای بالا کمتر از انواع سوئیچینگ. |
| محدودیت ولتاژ ورودی/خروجی | نیازمند ولتاژ ورودی بالاتر از ولتاژ خروجی مورد نظر. |
انواع رگولاتورهای ولتاژ خطی
1. رگولاتورهای مثبت ثابت
ولتاژ خروجی مثبت ثابت ارائه میدهند. مانند سری معروف 7805 (5 ولت خروجی).
2. رگولاتورهای منفی ثابت
برای ارائه ولتاژ خروجی منفی ثابت طراحی شدهاند. مانند سری 79XX.
3. رگولاتورهای ولتاژ متغیر
به کاربر اجازه تنظیم ولتاژ خروجی در بازهای مشخص را میدهند. مانند LM317.
مقایسه رگولاتورهای ولتاژ خطی با رگولاتورهای سوئیچینگ
| ویژگی | رگولاتور خطی | رگولاتور سوئیچینگ |
|---|---|---|
| بازده انرژی | پایین | بالا |
| پیچیدگی طراحی | ساده | پیچیده |
| اندازه | بزرگتر به دلیل نیاز به خنککننده | کوچکتر به دلیل بازده بالا |
| نویز خروجی | بسیار کم | بیشتر |
پارامترهای مهم در انتخاب رگولاتور ولتاژ خطی
| پارامتر | توضیحات |
|---|---|
| ولتاژ ورودی و خروجی | محدوده ولتاژی که رگولاتور میتواند مدیریت کند. |
| جریان خروجی | حداکثر جریانی که رگولاتور میتواند تأمین کند. |
| افت ولتاژ (Dropout Voltage) | حداقل اختلاف بین ولتاژ ورودی و خروجی برای عملکرد صحیح. |
| کارایی حرارتی | توانایی مدیریت اتلاف حرارتی در شرایط کاری مختلف. |
کاربرد رایج رگولاتورهای ولتاژ خطی
| کاربرد | مثالها |
|---|---|
| تجهیزات صوتی و تصویری | تقویتکنندههای صوتی، تلویزیونها و رادیوها. |
| مدارهای الکترونیکی عمومی | تغذیه بردهای میکروکنترلر و حسگرها. |
| سیستمهای پزشکی و صنعتی | دستگاههای پزشکی قابلحمل و تجهیزات آزمایشگاهی. |
| مدارات مخابراتی | تقویتکنندههای فرکانس رادیویی و سیستمهای بیسیم. |
چه کسانی در تکصان تامین کننده این کالا هستند؟ اینجا کلیک کنید
سوالات متداول
1. چرا رگولاتورهای خطی برای کاربردهای کممصرف مناسب هستند؟
به دلیل خروجی پایدار و کمنویز، این رگولاتورها در تجهیزات حساس مانند حسگرها و تقویتکنندهها به کار میروند.
2. تفاوت رگولاتورهای ثابت و متغیر چیست؟
رگولاتورهای ثابت ولتاژ مشخصی (مانند 5 ولت) ارائه میدهند، اما رگولاتورهای متغیر به کاربر اجازه تنظیم ولتاژ خروجی را میدهند.
3. آیا رگولاتورهای خطی به خنککننده نیاز دارند؟
بله، در شرایطی که اختلاف ولتاژ ورودی و خروجی زیاد باشد، اتلاف حرارتی بالا بوده و نیاز به خنککننده ضروری است.
