مراجع استانداردهای کالیبراسیون

استانداردهای کالیبراسیون و منابع مرجع مقادیر استانداردی را برای کالیبراسیون ابزار و مقایسه مواد و اجزاء ارائه می کنند. بلوک‌های گیج، توپ‌ها و حلقه‌ها استانداردهای ابعادی را برای کالیبراسیون ارائه می‌کنند.

نمایش تمام سازندگان استانداردهای کالیبراسیون و مرجع

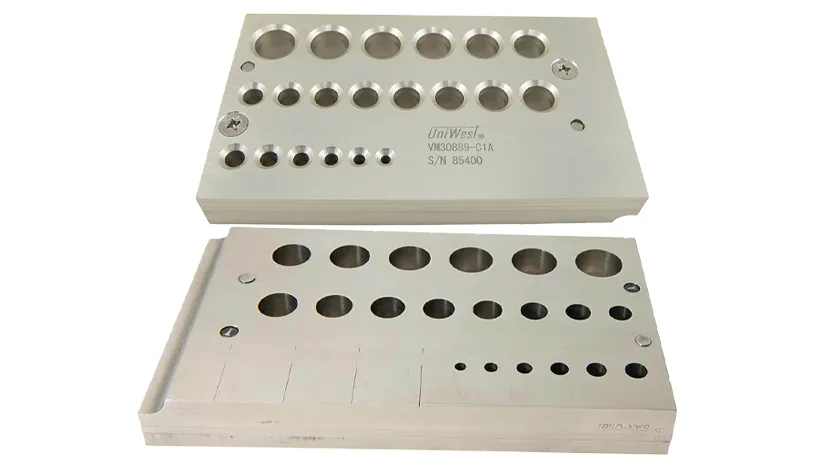

• بلوک‌های گیج ، شکل رایج استانداردهای کالیبراسیون و منابع مرجع، در اشکال مختلفی برای کالیبراسیون ابعادی موجود هستند.

  • بلوک های گیج مستطیلی دارای میله های نگهدارنده و یک یا چند سوراخ در مرکز برای نصب هستند.

  • توپ های گیج مربعی سوراخ مرکزی ندارند، اما با نگهدارنده های بلوک گیج خارجی در کنار هم نگه داشته می شوند.

  • بلوک‌های گیج در انتهای پشته بلوک گیج استفاده می‌شوند که با قطعات یا گیج‌های متغیر مورد ارزیابی تماس می‌گیرد.

  • توپ‌های گیج برای اندازه‌گیری حفره‌های کروی و سوراخ‌های مخروطی و برای نصب ماشین‌ابزار استفاده می‌شوند.

  • گیج های حلقه ای گیج هایی با کیفیت تولید و عملکردی برای مقایسه ابعاد یا مکان سوراخ ها و شکاف ها با تلورانس های خاص هستند.

چندین درجه تحمل برای بلوک های گیج وجود دارد.

• محصولات درجه 0.5 (AAA) یا درجه کارشناسی ارشد آزمایشگاهی، بالاترین درجه دقت را ارائه می‌دهند و در عملیات اندازه‌گیری دقیق یا کالیبراسیون اصلی در آزمایشگاه‌های اندازه‌شناسی یا استاندارد با دمای کنترل‌شده استفاده می‌شوند.

• محصولات درجه 1 (AA) و درجه 2 (A1 / A+) نیز دقت بالایی دارند و در عملیات بررسی یا تنظیم دقیق گیج استفاده می شوند.

• محصولات درجه 3 (A) یا درجه بازرسی، دقت کافی را برای استفاده در عملیات اندازه گیری، تنظیم و بازرسی کلی در مناطق تولید یا اتاق ابزار ارائه می دهند.

استانداردهای الکترونیکی

برای قطعات الکترونیکی، مقادیر استاندارد بسیار دقیقی برای خازن، اندوکتانس، مقاومت، ولتاژ و جریان وجود دارد. این استانداردهای کالیبراسیون و منابع مرجع اشکال مختلفی دارند.

• استانداردها شامل یک جزء واحد با مقدار ثابت یا چندین جزء هستند که در یک مدار نیستند.

• جعبه‌های Decade یا جایگزین‌ها از چندین جزء (مثلاً مقاومت‌ها) در یک مدار تشکیل شده‌اند.

• تقسیم‌کننده‌های ولتاژ  از یک پتانسیومتر بسیار دقیق و یک سری مقاومت ثابت برای ارائه نسبت بسیار دقیق ولتاژ و جریان استفاده می‌کنند. سایر استانداردهای کالیبراسیون و منابع مرجع برای قطعات الکترونیکی آشکارسازهای دمای مقاومتی (RTD) و ترموکوپل ها را شبیه سازی می کنند.

استانداردهای بازرسی

بازرسی و آزمایش غیر مخرب (NDT) از استانداردهای کالیبراسیون و منابع مرجع استفاده می کند. این استانداردهای کالیبراسیون و منابع مرجع شامل استانداردهای نقص، هدایت، تراکم سنج و رادیوگرافی و همچنین استانداردهای سختی و ضخامت می باشد.

• استانداردهای نقص مانند نشانگرهای کیفیت کمی (QQIs) که در بازرسی ذرات مغناطیسی استفاده می شوند شامل نقص های مصنوعی برای تأیید قرائت می شوند.

• استانداردهای رسانایی  برای کالیبره کردن تسترهای هدایت استفاده می شود، در حالی که استانداردهای چگالی سنج با تصاویر سیاه و سفید یا رنگی با الگوهای شناخته شده و تغییرات چگالی ناحیه استفاده می شود.

• استانداردهای فیلم رادیوگرافی  برای رادیوگرافی های مرجع اشعه ایکس و شیم های کنتراست اعمال می شود. فلزات با سختی و عملیات حرارتی شناخته شده معمولاً طبق استانداردهای انجمن آزمایش و مواد آمریکا (ASTM) کالیبره می شوند.

• بلوک‌ها یا بلوک‌های پایین‌رفته با مواد و ضخامت مشخص برای کالیبراسیون ضخامت یا ابزارهای تشخیص عیب مانند واحدهای جریان اولتراسونیک و جریان گردابی استفاده می‌شوند.
