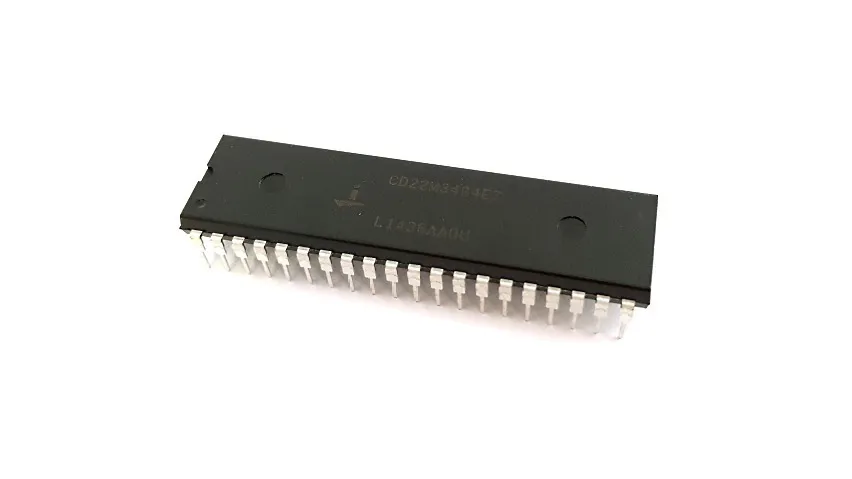

درباره سوئیچ های متقاطع آنالوگ
به روز رسانی شده در ۱۴۰۳/۸/۲۸ زمان مطالعه 17 دقیقهسوئیچهای متقاطع آنالوگ آی سی، مدارهایی برای مدیریت اتصال میان چند ورودی و خروجی آنالوگ هستند. این سوئیچ‌ها کاربرد گسترده‌ای در سیستم‌های صوتی، تصویری و مخابراتی دارند و امکان مدیریت انعطاف‌پذیر سیگنال‌های آنالوگ را فراهم می‌کنند.
سوئیچ متقاطع آنالوگ چیست؟
سوئیچ‌های متقاطع آنالوگ آی سی نوعی مدار مجتمع هستند که امکان اتصال و مدیریت چندین ورودی به چندین خروجی آنالوگ را فراهم می‌کنند. این دستگاه‌ها عمدتاً در سیستم‌های صوتی، ویدئویی و پردازش سیگنال استفاده می‌شوند.
ویژگی‌ها و مزایای کلیدی سوئیچ‌های متقاطع آنالوگ
| ویژگی | توضیح |
|---|---|
| پیکربندی انعطاف‌پذیر | امکان اتصال آزادانه هر ورودی به هر خروجی. |
| نویز پایین | انتقال سیگنال با حداقل افت کیفیت و نویز. |
| اندازه کوچک و مجتمع | به دلیل آی سی بودن، فضای کمی اشغال می‌کند. |
| سازگاری با سیگنال‌های آنالوگ | پشتیبانی از سیگنال‌های صوتی، تصویری و سایر سیگنال‌های آنالوگ. |
ساختار داخلی سوئیچ‌های متقاطع آنالوگ آی سی
این سوئیچ‌ها از ماتریسی از کلیدهای الکترونیکی تشکیل شده‌اند که ورودی‌ها و خروجی‌ها را به هم متصل می‌کنند.
اجزای اصلی
ماتریس سوئیچ‌ها: شبکه‌ای از کلیدها برای مدیریت اتصال بین ورودی و خروجی.
کنترل‌کننده دیجیتال: وظیفه مدیریت و تنظیم ماتریس بر اساس ورودی کاربر.
مدارات کاهش نویز: برای جلوگیری از تداخل سیگنال.
کاربرد اصلی سوئیچ‌های متقاطع آنالوگ
| کاربرد | مثال‌ها |
|---|---|
| سیستم‌های صوتی | میکسرهای صوتی حرفه‌ای، کنسول‌های استودیو. |
| سیستم‌های ویدئویی | ماتریس‌های ویدئویی برای مدیریت سیگنال‌های HD یا 4K. |
| تجهیزات پزشکی | مدیریت سیگنال در دستگاه‌های آنالوگ مانند اسکنرها و ECG. |
| مخابرات و شبکه‌های آنالوگ | مسیریابی سیگنال‌های صوتی در شبکه‌های تلفن. |
مزایا و معایب سوئیچ‌های متقاطع آنالوگ
| مزایا | معایب |
|---|---|
| نویز پایین و کیفیت سیگنال بالا | محدودیت در پهنای باند و توان سیگنال در برخی مدل‌ها. |
| پیکربندی ساده و انعطاف‌پذیری بالا | نیاز به مدارهای کنترلی پیچیده برای کاربردهای خاص. |
| کاهش نیاز به کابل‌کشی فیزیکی | محدودیت در مقیاس‌پذیری در ماتریس‌های بزرگ‌تر. |
مقایسه سوئیچ‌های متقاطع آنالوگ و دیجیتال
| ویژگی | سوئیچ‌های متقاطع آنالوگ | سوئیچ‌های متقاطع دیجیتال |
|---|---|---|
| کاربرد | سیگنال‌های صوتی و تصویری. | داده‌های دیجیتال (مثلاً Ethernet). |
| کیفیت سیگنال | حساس به نویز. | مقاوم‌تر به نویز و تداخل. |
| پیچیدگی پردازش | ساده‌تر. | پیچیده‌تر اما انعطاف‌پذیرتر. |
| پشتیبانی از سیگنال‌های چندگانه | بله، اما محدودیت‌های خاص دارد. | بله، با ظرفیت پردازش بیشتر. |
هنگام انتخاب به این مشخصات فنی مهم توجه کنید:
تعداد ورودی و خروجی: بسته به نیاز کاربر و اندازه سیستم.
پهنای باند: برای سازگاری با سیگنال‌های فرکانس بالا.
حداکثر ولتاژ و جریان: توانایی تحمل ولتاژ و جریان سیگنال‌های مورد استفاده.
مصرف انرژی: به خصوص در دستگاه‌های قابل حمل.
کیفیت نویز و اعوجاج: حداقل تداخل سیگنال.
سوالات متداول
1. آیا سوئیچ‌های متقاطع آنالوگ قابلیت برنامه‌ریزی دارند؟
بله، بیشتر سوئیچ‌های متقاطع آنالوگ آی سی دارای مدار کنترل دیجیتال برای تنظیم خودکار هستند.
2. چه تفاوتی بین سوئیچ‌های متقاطع آنالوگ و رله‌ها وجود دارد؟
سوئیچ‌های متقاطع الکترونیکی سریع‌تر و قابل اعتمادتر هستند و نویز کمتری تولید می‌کنند، در حالی که رله‌ها مکانیکی بوده و برای کاربردهای توان بالا مناسب‌اند.
3. آیا این سوئیچ‌ها برای سیگنال‌های دیجیتال هم مناسب هستند؟
خیر، سوئیچ‌های متقاطع آنالوگ عمدتاً برای سیگنال‌های آنالوگ طراحی شده‌اند.
