آشنایی با اجزای حفاظت از مدار
به روز رسانی شده در ۱۴۰۳/۸/۲۸ زمان مطالعه 10 دقیقهاجزای حفاظت از مدار، ابزارها و قطعاتی هستند که برای محافظت از تجهیزات الکترونیکی در برابر اضافه‌جریان، ولتاژ گذرا، اتصال کوتاه، و شرایط غیرعادی استفاده می‌شوند. این اجزا شامل فیوزها، قطع‌کننده‌ها، دیودهای محافظ ولتاژ، و دیگر تجهیزات حفاظتی می‌شوند. طراحی درست این اجزا برای اطمینان از عملکرد پایدار و ایمن مدارها ضروری است.
انواع اجزای حفاظت از مدار
1. فیوزها (Fuses)
فیوزها قطعات ساده‌ای هستند که برای حفاظت از مدار در برابر اضافه‌جریان استفاده می‌شوند.
مزایا: ارزان، قابل‌اعتماد.
معایب: نیاز به تعویض پس از سوختن.
2. قطع‌کننده‌های مدار (Circuit Breakers)
قطع‌کننده‌ها، برخلاف فیوزها، می‌توانند پس از عمل کردن دوباره تنظیم شوند.
مزایا: قابل بازیابی، مناسب برای کاربردهای صنعتی.
معایب: هزینه بالاتر نسبت به فیوز.

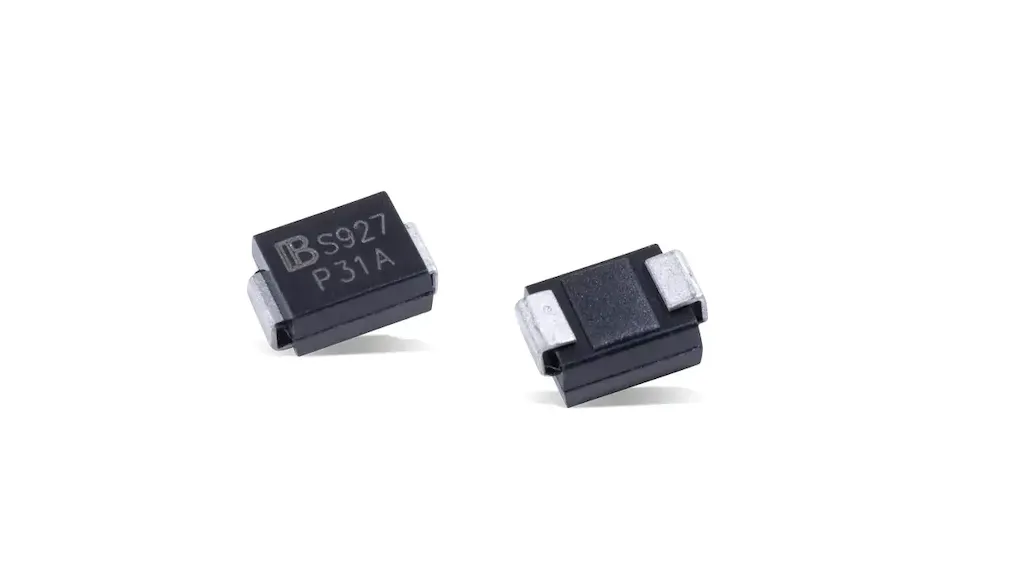

3. دیودهای محافظ ولتاژ گذرا (Transient Voltage Suppressors)
این دیودها برای محافظت از مدار در برابر ولتاژهای ناگهانی و گذرا استفاده می‌شوند.
مزایا: واکنش سریع به ولتاژهای بالا.
معایب: محدود به ظرفیت ولتاژ مشخص.
4. قطع‌کننده‌های حرارتی (Thermal Cutoffs)
حفاظت حرارتی با قطع جریان در دماهای مشخص.
کاربردها: موتورها، باتری‌ها.
5. لوله‌های تخلیه گاز (Gas Discharge Tubes - GDTs)
این قطعات برای مقابله با ولتاژهای گذرای شدید طراحی شده‌اند.
کاربردها: خطوط مخابراتی و سیگنال‌دهی.
6. محافظ‌های اضافه‌جریان (Overcurrent Protectors)
این تجهیزات از آسیب‌دیدن مدارها در برابر جریان بیش از حد جلوگیری می‌کنند.
پارامترهای انتخاب اجزای حفاظتی
| پارامتر | اهمیت |
|---|---|
| ولتاژ نامی | حداکثر ولتاژی که قطعه می‌تواند تحمل کند. |
| ظرفیت جریان | جریانی که قطعه قادر به عبور دادن بدون خرابی است. |
| سرعت پاسخ | مدت زمانی که قطعه برای عمل کردن نیاز دارد. |
| قابلیت بازیابی | امکان استفاده مجدد یا نیاز به تعویض. |
جدول مقایسه اجزای حفاظتی
| نوع | مزایا | معایب | کاربردها |
|---|---|---|---|
| فیوز | ارزان، طراحی ساده | یکبار مصرف | مدارهای خانگی، بردهای الکترونیکی |
| قطع‌کننده مدار | بازیابی‌پذیر، کارایی بالا | هزینه بیشتر | صنعتی، تجاری |
| دیود TVS | واکنش سریع، حفاظت ولتاژ گذرا | محدود به کاربردهای مشخص | مدارات مخابراتی، کنترل صنعتی |
| GDT | مقاوم در برابر ولتاژهای بسیار بالا | سرعت پایین‌تر نسبت به دیودها | خطوط تلفن، تجهیزات مخابراتی |
ارتباط با تامین کنندگان این کالا در تکصان + جست و جوی فنی این محصول بر اساس مشخصات موردنیاز شما
سوالات متداول
1. چرا از اجزای حفاظت از مدار استفاده می‌شود؟
برای محافظت از تجهیزات الکترونیکی در برابر خرابی‌های ناشی از جریان اضافی، ولتاژهای گذرا، یا شرایط نامطلوب.
2. کدام نوع حفاظت بهتر است: فیوز یا قطع‌کننده مدار؟
این بستگی به کاربرد دارد؛ فیوز برای هزینه‌های کمتر مناسب است، در حالی که قطع‌کننده مدار قابلیت بازیابی دارد.
3. آیا می‌توان از دیودهای TVS در مدارهای با ولتاژ بالا استفاده کرد؟
بله، اما باید از دیودهای TVS با ظرفیت ولتاژ مناسب استفاده شود.
