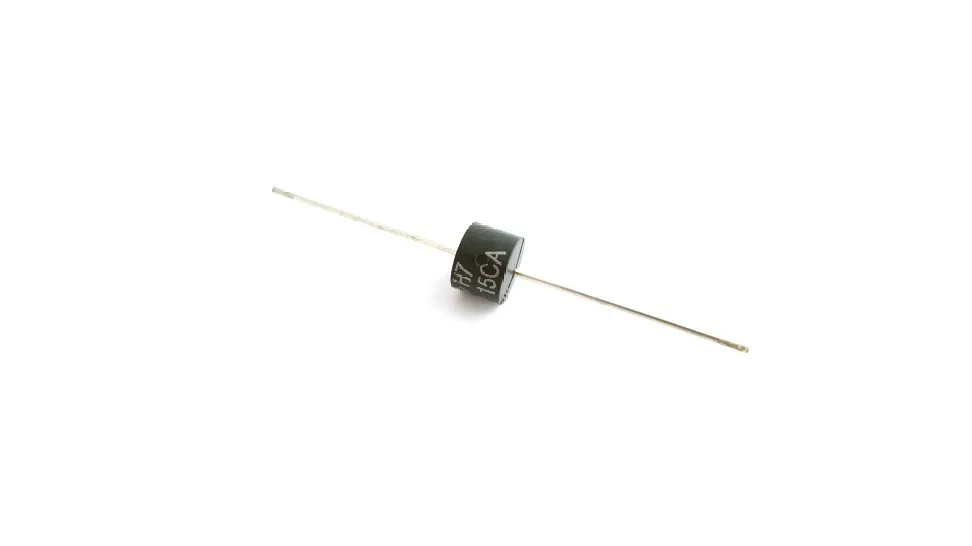

دیودهای مقاومت ولتاژ گذرا
به روز رسانی شده در ۱۴۰۳/۸/۲۸ زمان مطالعه 15 دقیقهدیودهای مقاومت ولتاژ گذرا (TVS) قطعاتی الکترونیکی هستند که برای محافظت از مدارها در برابر نوسانات ناگهانی ولتاژ، مثل تخلیه الکترواستاتیک (ESD) و افزایش‌های ناگهانی برق، طراحی شده‌اند. این دیودها در بسیاری از تجهیزات حساس استفاده می‌شوند تا آسیب‌های ناشی از این نوسانات را به حداقل برسانند.
کارکرد دیودهای TVS
دیودهای TVS هنگامی که ولتاژ مدار از حد مشخصی بالاتر می‌رود، سریعاً وارد عمل شده و اضافه ولتاژ را منحرف می‌کنند. آن‌ها انرژی اضافی را جذب کرده و از رسیدن آن به بخش‌های حساس مدار جلوگیری می‌کنند.
ویژگی‌های کلیدی:
پاسخ‌دهی سریع: کمتر از چند نانوثانیه.
ظرفیت جذب انرژی بالا: مناسب برای ولتاژهای ناگهانی شدید.
حفاظت دوطرفه: موجود به صورت یک‌طرفه و دوطرفه برای کاربردهای مختلف.
انواع دیودهای TVS
1. دیودهای TVS یک‌طرفه (Unidirectional TVS Diodes):
تنها ولتاژهای گذرای مثبت را مدیریت می‌کنند.
کاربردها: مدارهای جریان مستقیم (DC).
2. دیودهای TVS دوطرفه (Bidirectional TVS Diodes):
می‌توانند ولتاژهای مثبت و منفی را مدیریت کنند.
کاربردها: مدارهای جریان متناوب (AC) و خطوط داده.
موارد استفاده دیودهای TVS
تجهیزات مخابراتی: حفاظت در برابر تخلیه الکترواستاتیک و نوسانات ولتاژ.
سیستم‌های صنعتی: ایمن‌سازی کنترل‌کننده‌های منطقی و سیستم‌های الکترونیکی حساس.
مدارات مصرفی: در دستگاه‌هایی مثل گوشی‌های هوشمند و لپ‌تاپ‌ها.
پارامترهای مهم در انتخاب دیود TVS
| پارامتر | توضیحات |
|---|---|
| ولتاژ شکست (Breakdown Voltage) | ولتاژی که در آن دیود وارد عمل شده و شروع به منحرف کردن ولتاژ اضافی می‌کند. |
| حداکثر ولتاژ کار (Maximum Working Voltage) | حداکثر ولتاژی که دیود می‌تواند بدون فعال شدن تحمل کند. |
| توان پالس (Pulse Power) | مقدار انرژی که دیود می‌تواند در یک پالس گذرا جذب کند. |
| زمان پاسخ‌دهی | مدت زمان لازم برای فعال شدن دیود پس از تشخیص ولتاژ گذرا. |
جدول مقایسه انواع دیودهای TVS
| نوع دیود | مزایا | معایب | کاربردها |
|---|---|---|---|
| یک‌طرفه | پاسخ سریع، مناسب DC | محدود به جریان یک‌طرفه | مدارهای جریان مستقیم، باتری‌ها |
| دوطرفه | حفاظت کامل مثبت و منفی | هزینه بیشتر | مدارهای AC، خطوط داده |
نکات کاربردی
هماهنگی با ولتاژ مدار: همیشه دیودی انتخاب کنید که ولتاژ شکست آن کمی بالاتر از حداکثر ولتاژ مدار باشد.
انتخاب براساس توان پالس: برای کاربردهای صنعتی که نیاز به تحمل انرژی بالاست، دیودهایی با توان پالس بالا مناسب هستند.
ارتباط با تامین کنندگان این کالا در تکصان + جست و جوی فنی بر اساس مشخصات موردنیازتان
سوالات متداول
1. چرا دیودهای TVS برای تجهیزات الکترونیکی مهم هستند؟
دیودهای TVS از تجهیزات در برابر نوسانات ناگهانی ولتاژ که ممکن است باعث خرابی شوند، محافظت می‌کنند.
2. تفاوت بین دیود TVS و MOV چیست؟
MOV (اکسید فلزی واریستور) بیشتر برای حفاظت در برابر ولتاژهای شدید و طولانی‌مدت استفاده می‌شود، در حالی که TVS برای حفاظت در برابر نوسانات سریع و کوتاه مناسب‌تر است.
3. آیا می‌توان دیود TVS را در هر نوع مداری استفاده کرد؟
بله، اما باید نوع دیود (یک‌طرفه یا دوطرفه) و مشخصات آن با نیازهای مدار هماهنگ باشد.
