آنالایزرهای صوتی
به روز رسانی شده در ۱۴۰۳/۸/۲۸ زمان مطالعه 10 دقیقه

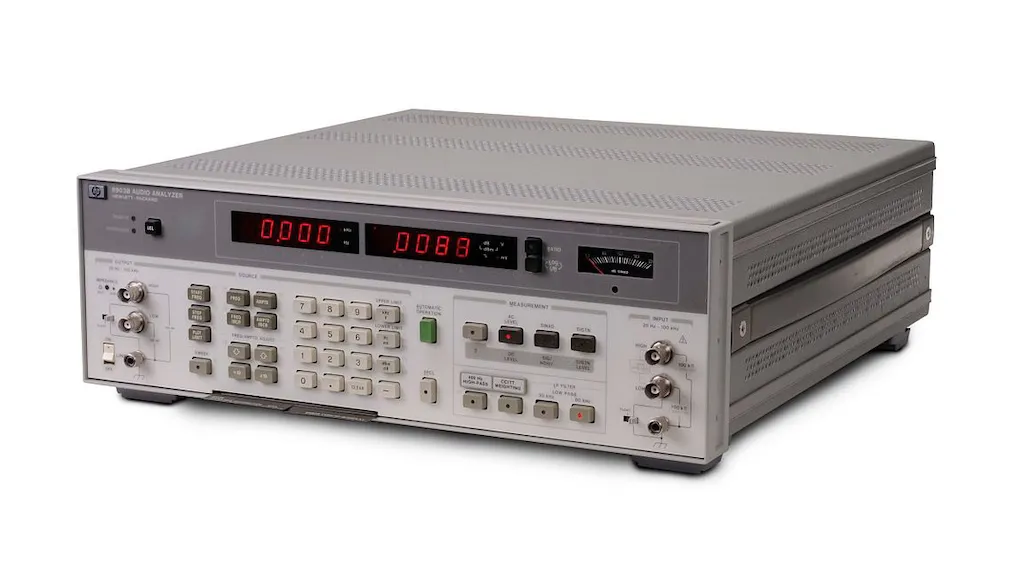

آنالایزرهای صوتی نویز و طیف صوتی خروجی از یک تقویت کننده یا استریو را اندازه گیری می کنند.
نمایش تمام سازندگان آنالایزرهای صوتی
انواع آنالایزرهای صوتی
سه نوع محصول اصلی وجود دارد:
آنالوگ
دیجیتال
مبتنی بر مبدل
آنالایزرهای صوتی آنالوگ از سخت افزار آنالوگ برای تولید سیگنال و از فیلترهای آنالوگ برای اندازه گیری آنها استفاده می کنند. در مقابل، آنالایزرهای صوتی دیجیتال از الگوریتم‌های پردازش سیگنال دیجیتال (DSP) برای تولید و تجزیه و تحلیل سیگنال‌ها در حوزه دیجیتال استفاده می‌کنند. امروزه، بیشتر آنالایزرهای صوتی حرفه ای، دستگاه هایی مبتنی بر مبدل هستند که سیگنال ها را در حوزه دیجیتال تولید و تجزیه و تحلیل می کنند و از مبدل های آنالوگ به دیجیتال (ADC) و مبدل های دیجیتال به آنالوگ (DAC) برای ورودی و خروجی آنالوگ استفاده می کنند.
ویژگی ها
پارامترهای قالب اصلی عبارتند از:
تعداد کانال
رابط ارتباطی
سیستم عامل (OS)
ابعاد یا فاکتور فرم
آنالایزرهای صوتی امواج سینوسی، امواج مربعی، نویز تصادفی و ترکیبی از این سیگنال ها را تولید می کنند. برای عملکرد بهینه، برخی از محصولات از چندین نوسانگر یا شکل موج در حوزه آنالوگ استفاده می کنند. به طور معمول، تحلیلگرهای صوتی مبتنی بر مبدل زمانی استفاده می‌شوند که روش‌های آنالوگ قادر به تولید شکل موج خاصی نباشند. با استفاده از DAC، این دستگاه‌ها می‌توانند نه تنها شکل موج‌های چند رنگی و انفجار شکل، بلکه امواج سینوسی با جابجایی فاز بین کانالی را تولید کنند - تکنیکی که به ویژه در آزمایش رمزگشاهای صدای فراگیر مفید است. با این حال، متعادل کردن وضوح فیلتر در برابر کاهش اعوجاج دشوار است، و فیلترهای تیزتر ممکن است امواج پاسخ بیشتری ایجاد کنند. بنابراین، اکثر آنالایزرهای صوتی با کارایی بالا دارای یک نوسان ساز آنالوگ اختصاصی برای آزمایش اعوجاج هارمونیک کل به اضافه نویز (THD+N) هستند.
مشخصات
آنالایزرهای صوتی مشخصات محصول را برای عملکرد ژنراتور و آنالایزر دارند. مشخصات عملکرد ژنراتور شامل محدوده فرکانس سینوسی، دقت فرکانس، نوع سیگنال آزمایشی اعوجاج بین مدولاسیون (IMD)، حداکثر دامنه، دقت دامنه، صافی و نرخ نمونه‌برداری دیجیتال خروجی است. پیکربندی خروجی آنالوگ برای آنالایزرهای صوتی متعادل یا نامتعادل است. مشخصات آنالایزر شامل حداکثر ولتاژ ورودی نامی، حداکثر پهنای باند، دقت دامنه، صافی دامنه، نویز ورودی باقیمانده، وضوح تبدیل فوریه سریع (FFT)، قابلیت اندازه گیری IMD و اندازه گیری ولتاژ DC است. سبک نصب و فاکتور فرم نیز باید در نظر گرفته شود. مهندسان صدا و تکنسین های صوتی از آنالایزرهای صوتی در تنظیمات مختلف از جمله آزمایشگاه های طراحی، امکانات پخش و خطوط تولید استفاده می کنند.
استانداردها
تامین کنندگان آنالایزرهای صوتی ممکن است توسط انجمن های آمریکا برای تایید صلاحیت آزمایشگاهی (AALA) تحت استاندارد ISO/IEC 17025:2005، استانداردی از سازمان استانداردهای بین المللی (ISO) و کمیسیون بین المللی الکتروتکنیکی (IEC) معتبر باشند .
