آشنایی دقیق با جمع کننده های منطقی
به روز رسانی شده در ۱۴۰۳/۸/۲۹ زمان مطالعه 10 دقیقهجمعکنندههای منطقی مدارهای دیجیتالی هستند که وظیفه انجام عملیات جمع دودویی (Binary Addition) را بر عهده دارند. این مدارها یکی از اصلی‌ترین بلوک‌های سازنده واحدهای محاسباتی (ALU) و پردازنده‌ها در سیستم‌های دیجیتال محسوب می‌شوند.
انواع جمع‌کننده‌های منطقی

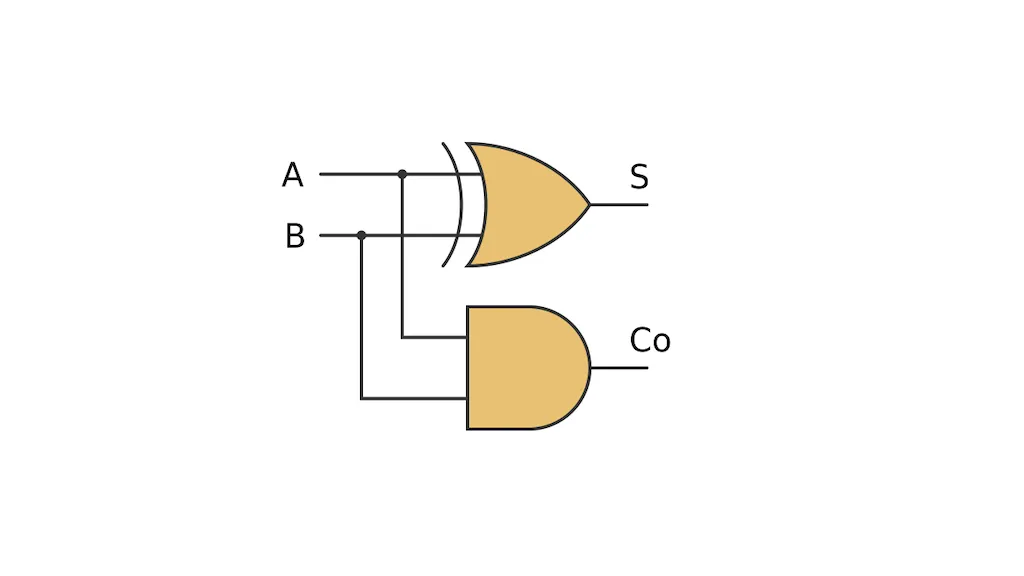

1. جمع‌کننده نیمه (Half Adder)
عملکرد: می‌تواند دو بیت دودویی را با هم جمع کند.
خروجی: دو بخش به نام جمع (Sum) و انتقال (Carry) تولید می‌کند.
کاربرد: استفاده در جمع‌کننده‌های ساده که به بیت‌های کمتر نیاز دارند.
جدول درستی Half Adder
| ورودی A | ورودی B | جمع (Sum) | انتقال (Carry) |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
2. جمع‌کننده کامل (Full Adder)
عملکرد: قابلیت جمع سه بیت دودویی شامل دو بیت ورودی و یک بیت انتقال از مرحله قبلی را دارد.
کاربرد: استفاده در طراحی مدارهای جمع‌کننده با چندین بیت.
جدول درستی Full Adder
| A | B | Carry In | Sum | Carry Out |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 1 | 0 | 1 | 0 |
| 1 | 0 | 0 | 1 | 0 |
| 1 | 1 | 0 | 0 | 1 |
| 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 | 1 |
3. جمع‌کننده‌های چندبیتی
جمع‌کننده ریپل کری (Ripple Carry Adder):
با اتصال جمع‌کننده‌های کامل به یکدیگر ساخته می‌شود. تأخیر در پردازش به دلیل انتقال بیت Carry از هر مرحله به مرحله بعدی اتفاق می‌افتد.جمع‌کننده کارآمد (Carry-Lookahead Adder):
با کاهش تأخیر ناشی از انتقال Carry، سرعت پردازش افزایش می‌یابد. در طراحی پردازنده‌های سریع استفاده می‌شود.
مقایسه Half Adder و Full Adder
| ویژگی | Half Adder | Full Adder |
|---|---|---|
| ورودی | 2 بیت | 3 بیت |
| خروجی | Sum, Carry | Sum, Carry |
| قابلیت انتقال از مرحله قبلی | ندارد | دارد |
| پیچیدگی | کم | بیشتر |
کاربردها
واحدهای پردازش مرکزی (CPU):
اجرای عملیات ریاضی و منطقی.مدارات رمزنگاری:
جمع دودویی در الگوریتم‌های رمزگذاری.مدارهای محاسباتی:
در ماشین حساب‌ها و سیستم‌های دیجیتال.
ارتباط با تامین کنندگان این کالا در تکصان + جست و جوی فنی بر اساس مشخصات مورد نیاز شما
سوالات متداول
1. چرا Half Adder برای جمع‌های چندبیتی کافی نیست؟
Half Adder نمی‌تواند بیت انتقال (Carry) را از مرحله قبلی دریافت کند، بنابراین برای جمع‌بندی پیچیده‌تر باید از Full Adder استفاده شود.
2. جمع‌کننده Carry-Lookahead چه مزیتی دارد؟
این جمع‌کننده سرعت پردازش را با پیش‌بینی بیت انتقال بهبود می‌بخشد، که در مدارهای سریع مانند پردازنده‌ها اهمیت زیادی دارد.
3. آیا جمع‌کننده‌ها در مدارات غیر دودویی کاربرد دارند؟
به طور مستقیم نه، اما می‌توان از اصول مشابه در سیستم‌های عددی دیگر استفاده کرد.
