درباره رمزگذارهای منطقی
به روز رسانی شده در ۱۴۰۳/۸/۲۹ زمان مطالعه 12 دقیقهرمزگذارهای منطقی یکی از عناصر اساسی در طراحی مدارهای دیجیتال هستند که وظیفه آن‌ها تبدیل ورودی‌های متعدد به خروجی‌های کد شده با تعداد بیت کمتر است. این دستگاه‌ها به عنوان یک ابزار کلیدی در کاهش پیچیدگی سیستم‌های دیجیتال و استفاده بهینه از منابع، شناخته می‌شوند.
عملکرد رمزگذارهای منطقی
رمزگذار، یک دستگاه ترکیبی است که داده‌های ورودی چندگانه (مانند ۲^n ورودی) را به یک خروجی کد شده دیجیتال n-بیتی تبدیل می‌کند. این فرایند به نوعی معکوس عملکرد رمزگشا (Decoder) است.

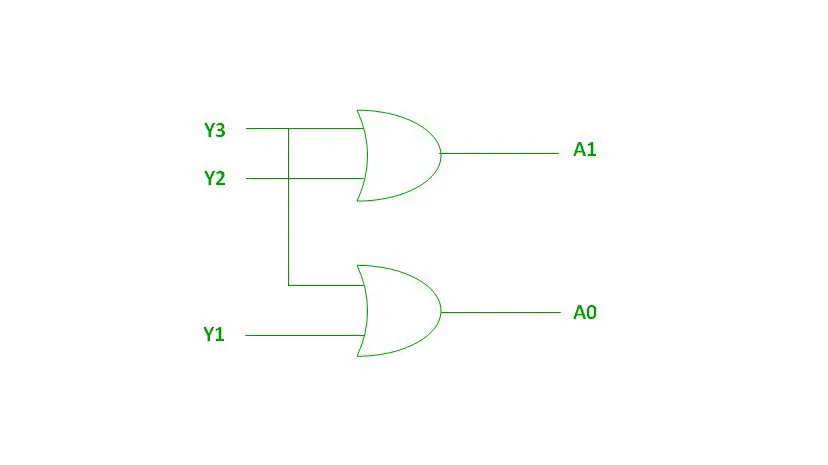

مثال ساده: رمزگذار ۴ به ۲
ورودی‌ها: ۴ خط ورودی
خروجی‌ها: ۲ خط خروجی
هر ورودی فعال، یک ترکیب خاص از خروجی‌ها را تولید می‌کند.
انواع رمزگذارهای منطقی
1. رمزگذار اولویت‌دار (Priority Encoder)
تعریف: اگر چندین ورودی به طور همزمان فعال باشند، رمزگذار اولویت‌دار به ورودی با اولویت بالاتر پاسخ می‌دهد.
کاربرد: جلوگیری از اشتباه در سیستم‌های با ورودی‌های همزمان، نظیر کنترلرهای وقفه.
2. رمزگذار دوتایی (Binary Encoder)
تعریف: ورودی‌ها به صورت عددی دوتایی کدگذاری می‌شوند.
ویژگی: ساده‌ترین نوع رمزگذار است.
کاربرد: در سیستم‌های دیجیتال پایه.
3. رمزگذار ۸ به ۳ (8-to-3 Encoder)
عملکرد: ۸ ورودی را به یک خروجی کد سه‌بیتی تبدیل می‌کند.
کاربرد: کاهش تعداد خطوط مورد نیاز در انتقال اطلاعات.
جدول درستی رمزگذار
جدول درستی رمزگذار ۴ به ۲
| ورودی D3 | ورودی D2 | ورودی D1 | ورودی D0 | خروجی Q1 | خروجی Q0 |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 1 | 0 | 0 |
| 0 | 0 | 1 | 0 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 | 0 |
| 1 | 0 | 0 | 0 | 1 | 1 |
ویژگی‌ها و مزایای رمزگذارها
کاهش تعداد خطوط: با ترکیب ورودی‌ها در خروجی‌های کمتری کدگذاری می‌کند.
افزایش سرعت پردازش: کاهش تعداد بیت‌های مورد نیاز برای پردازش.
سازگاری بالا: قابل استفاده در سیستم‌های ترکیبی و دیجیتال پیچیده.
کاربردهای رمزگذارهای منطقی
سیستم‌های کنترل وقفه (Interrupt Systems): برای مدیریت اولویت‌های چندین وقفه.
ارتباطات دیجیتال: تبدیل داده‌های چندبیتی به کدهای دیجیتال برای انتقال داده.
سیستم‌های کدگذاری داده: در طراحی مالتی‌پلکسرها و سیستم‌های انتقال داده.
پردازش داده: کاهش پیچیدگی سخت‌افزار برای تجزیه و تحلیل ورودی‌ها.
ارتباط با تامین کنندگان این کالا در تکصان + جست و جوی فنی بر اساس مشخصات موردنیاز شما
سوالات متداول
1. تفاوت رمزگذار با رمزگشا چیست؟
رمزگذار، ورودی‌های چندگانه را به یک کد فشرده تبدیل می‌کند؛ در حالی که رمزگشا، کد فشرده را به حالت اصلی آن باز می‌گرداند.
2. چه تفاوتی بین رمزگذار اولویت‌دار و ساده وجود دارد؟
رمزگذار اولویت‌دار، در صورت فعال بودن چند ورودی به طور همزمان، به ورودی با اولویت بالاتر پاسخ می‌دهد؛ در حالی که رمزگذار ساده این قابلیت را ندارد.
3. آیا رمزگذار می‌تواند در ترکیب با مالتی‌پلکسر استفاده شود؟
بله، رمزگذارها معمولاً در کنار مالتی‌پلکسرها برای مدیریت خطوط ورودی و خروجی در سیستم‌های دیجیتال استفاده می‌شوند.
