اتصال پانچی

اطلاعات کلی

پانچ یک میله فلزی سخت با نوک باریک در یک انتها و یک “لب” مسطح گسترده در طرف دیگر است. در صورت استفاده ، انتهای باریک در برابر یک سطح هدف قرار گرفته و انتهای پهن با چکش کوبیده می شود و باعث می شود نیروی حاصل از ضربات به بدنه میله منتقل شود و به شدت روی قسمت کوچک متمرکز شود و سبب بوجود آمدن علامت بر روی قطعه کار شود . از پانچ در جوشکاری برای علامت زدن فلز و همچنین ایجاد خط با استفاده از علامت های پی در پی استفاده می شود .

هر فرد حرفه ای در زمینه جوشکاری می داند که اندازه گیری و علامت زدن های پی در پی و منظم پیش نیاز انجام هر نوع پروژه ای است . اگر اندازه گیری ها به دقت انجام نشود سبب یک خروجی بسیار ضعیف می شود . به همین منظور لازم است مطمئن شوید که از ابزار اندازه گیری و علامت زنی قابل اعتمادی برخوردار هستید . مهم ترین ابزار اندازه گیری و علامت زنی در حرفه جوشکاری عبارتند از : اندازه گیرهای نواری، خط کش های فلزی ، مربع های فلزی T، سنتر پانچ در جوشکاری و سایر مارکر های نقطه گذار دقیق .

انواع پانچ

پین پانچ

میخ های آهنی یا اتصال دهنده های شبیه به آن با استفاده از یک پین پانچ به داخل یا خارج از یک سوراخ هدایت می شوند .

پانچ مرکزی

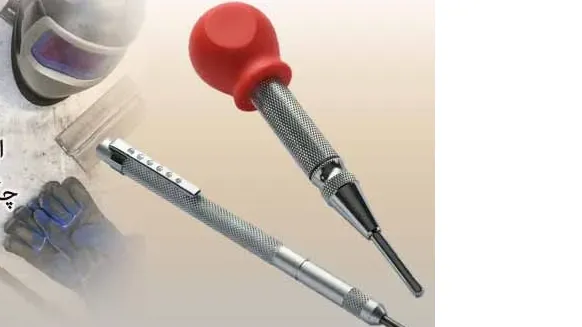

از یک پانچ در جوشکاری برای علامت زدن وسط یک نقطه استفاده می شود . از آن عموما برای علامت زدن مرکز یک سوراخ هنگام ایجاد سوراخ توسط دریل استفاده می شود . اگر از مته در کار استفاده شود ، مته تمایل به حرکت به اطراف دارد. نوک پانچ مرکزی دارای یک زاویه بین 60 تا 90 درجه است . پانچ  اتوماتیک مرکزی بدون نیاز به چکش کار می کند.

پیک پانچ | pick punch

پیک پانچ شبیه به پانچ مرکزی است . دارای نوک زاویه دار تیز تری است . سوراخ های باریک تر و عمیق تری را با آن می توان بوجود آورد . این سوراخ ها را بعد ها می توان با استفاده از پانچ مرکزی یا مته می توان بزرگ تر کرد . نوک پیک پانچ دارای زاویه 40 درجه است . البته این زاویه بستگی به نوع پیک پانچ دارد .  پیک پانچ با نام دات پانچ یا پانچ نقطه ای هم شناخته می شود .

پانچ انتقال | transfer punch

پانچ انتقال ، پانچی از قطر بیرونی خاص است كه غیرقابل استفاده است و كل طول پانچ (به جز نوك) را افزایش می دهد. از آن برای محکم کردن آستانه تحمل یک سوراخ استفاده می شود . هنگام ضربه ، دقیقاً مرکز آن سوراخ را به سطح دیگری منتقل می کند. به عنوان مثال می توان از آن برای کپی کردن الگوهای سوراخ در یک قسمت استفاده کرد ، یا مکان هایی را برای سوراخ های پیچیده تنظیم کرد.

پانچ رانشی | drift punch

پانچ رانشی ، گمراه کننده نامگذاری شده است . از آن به عنوان پانچ به معنای سنتی این اصطلاح استفاده نمی شود . پانچ رانشی، یا پین رانش یا پانچ خط ، به عنوان کمک در تراز کردن پیچ یا سوراخ میخ قبل از قرار دادن بست ، استفاده می شود . پانچ رانشی به عنوان میله خمیده ساخته می شود . انتهای مخروطی پانچ رانش در سوراخ های پیچیده نیمه تراز و دو جزء جداگانه قرار می گیرد و سپس داخل سوراخ رانده می شود . همانطور که به داخل آن هدایت می شود ، قسمت نوک تیز ، دو عنصر را به هم تراز می کند و امکان قرار دادن آسان بست را ،  فراهم می کند . برخلاف بیشتر پانچ ها ، نیرو هرگز (و هرگز نباید) روی نوک یا انتهای یک پین رانشی اعمال شود.

منابع:

https://winnertoolsco.com
