تهویه کننده جریان

تهویه جریان، نحوه حرکت گاز یا مایع را از طریق لوله تنظیم می کند. این به ویژه برای اندازه گیری جریان مهم است. مشخصات جریان توسط اجزای سیستم مانند خم ها و شیرهای کنترل مختل می شود. تقریباً هر فلومتر نسبت به پروفیل جریان حساس است، زیرا دقت آن کاهش می یابد. نمونه هایی از فلومترهایی که مشخصات جریان برای عملکرد دستگاه بسیار تعیین کننده است، فلومترهای اولتراسونیک و فلومترهای حرارتی قابل اتصال هستند. تنها دبی سنج هایی که تحت تأثیر مشخصات جریان قرار نمی گیرند، یک جابجایی سنج مثبت و یک دبی سنج جرمی کوریولیس (عمدتا) هستند.

یک پروفایل جریان توسعه یافته

بنابراین تامین کنندگان حداقل طول های بالادست و پایین دست را در مشخصات فلومتر خود ذکر می کنند که معمولاً در قطر لوله بیان می شود. بنابراین اگر ابزاری در یک لوله DN200 به 20 بعدی بالا و 5 بعدی در پایین دست نیاز داشته باشد، در عمل این مربوط به طول های 4000 میلی متر و 1000 میلی متر بالا و پایین دست است. اینها حداقل مقادیری هستند که در شرایط استاندارد با دقت اندازه گیری مورد انتظار دچار مشکل نشوید. اما مشخصات جریان تضمین نمی شود. به دلیل نوسانات فشار و دما، بنابراین عاقلانه است که در صورت وجود فضا، طول ورودی و خروجی بیشتری را در نظر بگیرید.

نمایش همه سازندگان تهویه کننده جریان

اگر یک محیط از طریق یک لوله مستقیم جریان یابد، پس از یک طول مشخص، یک "پروفایل جریان توسعه یافته" ایجاد می شود. ویژگی یک پروفیل جریان توسعه یافته این است که این پروفیل جریان دیگر در خط لوله تغییر نمی کند. پروفیل متلاطم است و دقیقاً به دلیل این تلاطم، پروفیل متقارن و یکنواخت است. پروفیل جریان تحت تأثیر خم ها، شیرهای کنترل، کاهنده ها و ترموول ها قرار می گیرد. و به خصوص در ویسکوزیته های کم مانند گازها و سیالات نازک. یک روغن چسبناک بسیار کمتر از اعوجاج آسیب می بیند.

تصویر: یک پروفیل جریان آرام

تصویر: یک پروفیل جریان متلاطم.

تهویه کننده جریان

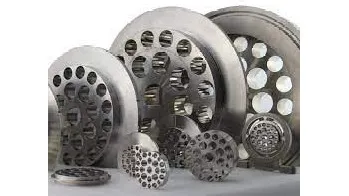

برای بهبود عملکرد یک فلومتر، می توان یک تهویه کننده جریان نصب کرد. یک تهویه کننده جریان بر مشخصات جریان تأثیر می گذارد تا مشخص و کنترل شود. این می تواند یک پروفیل جریان توسعه یافته یا شاید یک پروفیل جریان صاف باشد. نتیجه بستگی به این دارد که از کدام تهویه کننده جریان استفاده شود. برخی از تهویه‌کننده‌های جریان چرخش را کاهش می‌دهند، برخی دیگر تلاطم شدید ایجاد می‌کنند و پروفیل جریان را صاف می‌کنند. بنابراین یک تهویه کننده جریان تصادفی بهبود تضمینی نتیجه اندازه گیری را ارائه نمی دهد، اما یک تهویه جریان مناسب معمولاً مزایای زیادی دارد:

• در ترکیب با یک تهویه کننده جریان، سیستم قوی و نسبت به شرایط نصب بسیار غیر حساس است.

• تهویه کننده جریان اجازه می دهد تا حداقل طول ورودی مستقیم کاهش یابد (برای فلومترهای اولتراسونیک، طول ورودی مستقیم از حدود 10D به حدود 4D کاهش می یابد) یا دقت را در طول ورودی مستقیم مشخص شده افزایش می دهد.

• عملکرد حتی بهتر با کالیبراسیون کل دور متر. با جبران رینولدز، متر کاملاً مستقل از خواص سیال است.

تهویه کننده های جریان معروف صفحات سوراخ دار مانند صفحه زنکر و گالاگر هستند. این صفحات سوراخ بین فلنج ها بسته می شوند و تأثیر نسبتاً کمی بر چرخش دارند، اما نمایه متقارن تری را تضمین می کنند. یک بسته نرم افزاری یک تهویه کننده جریان است که از دسته ای از لوله ها تشکیل شده است که در جهت طولی لوله قرار گرفته اند و چرخش را خنثی می کنند. با این حال، آنها تأثیر نسبتا کمی بر تقارن پروفیل جریان دارند. یکی دیگر از تهویه کننده های جریان معروف Vortab است. برای لوله های بزرگتر، تکنیک انقباض می تواند گزینه جالبی باشد. کانال های مستطیلی که اغلب در اطراف دیگ های بخار و کوره های زباله سوز استفاده می شوند نیز می توانند برای تنظیم جریان استفاده شوند.

تهویه کننده جریان در کاربردهای کالیبراسیون

چالش پروفیل جریان و فلومتر دو طرف دارد:

1. حساسیت نوع ابزار (روش اندازه گیری)

2. ابزار چگونه کالیبره شده است

تا کنون تنها عامل اول مورد بحث قرار گرفته است. در برنامه های کالیبراسیون شما می خواهید مشخصات جریان قابل پیش بینی داشته باشید. بنابراین اغلب از یک تهویه کننده جریان استفاده می شود. فلومتر از جمله تهویه کننده جریان کالیبره شده است.

در طول کالیبراسیون مشخص می شود که چقدر طول مستقیم استفاده شده است. در واقع پروفیل جریانی که در حال کالیبره شدن است را مشخص می کند. زیرا اگر دقت ابزار اندازه گیری تحت تأثیر مشخصات جریان باشد، بیانیه ای در مورد دقت باید شامل شرایط پروفیل جریان نیز باشد که در آن دقت به دست آمده است.
