پروفیل کنندهای حرارتی

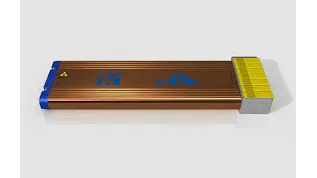

پروفیل های حرارتی ابزارها یا ضبط کننده های دما هستند که پروفیل های دما را برای کوره ها، کوره ها یا سایر فرآیندهای حرارتی مداوم ارائه می دهند. برخی از پروفیل‌های حرارتی در یک محفظه عایق قرار می‌گیرند و می‌توانند همراه با اجزای آن در کوره یا کوره حرکت کنند. پروفیل‌های حرارتی اغلب در کوره‌های جریان مجدد با تکنولوژی نصب سطحی (SMT) برای نظارت بر دمای لحیم کاری مورد استفاده در ساخت بردهای مدار چاپی (PCB) استفاده می‌شوند. آنها استانداردهای کیفی مختلفی را برآورده می کنند و از بسیاری از تامین کنندگان مختلف در دسترس هستند.

نمایش تمام سازندگان پروفیل های حرارتی

برنامه های کاربردی

پروفیل های حرارتی برای تعیین دمای بهینه در هر دو منطقه گرمایش و خنک کننده در یک اجاق گاز SMT استفاده می شود تا از اتصالات لحیم کاری با کیفیت بالا در PCB اطمینان حاصل شود. پروفیل حرارتی تولیدکنندگان PCB را قادر می سازد تا بر کیفیت تجهیزات کوره و کوره نظارت داشته باشند و تنظیمات لازم را برای هر ماشین خاصی که ممکن است خارج از مشخصات حرارتی ایده آل باشد، انجام دهند. بسته به پیکربندی اجزای مختلف، مشخصات حرارتی مورد نیاز برای یک مجموعه PCB ممکن است برای دیگری متفاوت باشد. پروفیل‌های حرارتی برای ایجاد پروفایل‌های استاندارد برای محصولات PCB خاص کار می‌کنند و اطمینان حاصل می‌کنند که شرایط بهینه بر اساس هر پیکربندی است.

معرفی آلیاژهای لحیم کاری بدون سرب فرآیند عملیات حرارتی در تولید PCB را پیچیده کرده است. دمای مورد نیاز برای ذوب لحیم کاری نزدیک به دمایی است که ممکن است به برخی از قطعات آسیب برساند. پروفیل های حرارتی به سازندگان اجازه می دهد تا دمای جریان مجدد را با دمای عملیاتی ایمن متعادل کنند. یک پروفیل حرارتی قادر است دمای واقعی مدار را اندازه گیری کند و به تولیدکنندگان امکان می دهد محدوده دمای عملیاتی خاصی را تعیین کنند که اتصالات لحیم کاری با کیفیتی را ایجاد می کند و در عین حال آسیب به مدار را به حداقل می رساند. از آنجایی که پروفیل‌های حرارتی مستقل هستند، ضبط‌کننده‌های دمایی با باتری (داده‌نگارها) ممکن است در پشت PCB حرکت کرده یا مستقیماً روی PCB هنگام عبور از فر نصب شوند. ابزار دما از طریق یک سری سیم ترموکوپل به مدار متصل می شود که می تواند به چندین نقطه در طول مدار متصل شود.
