ترموپیل ها

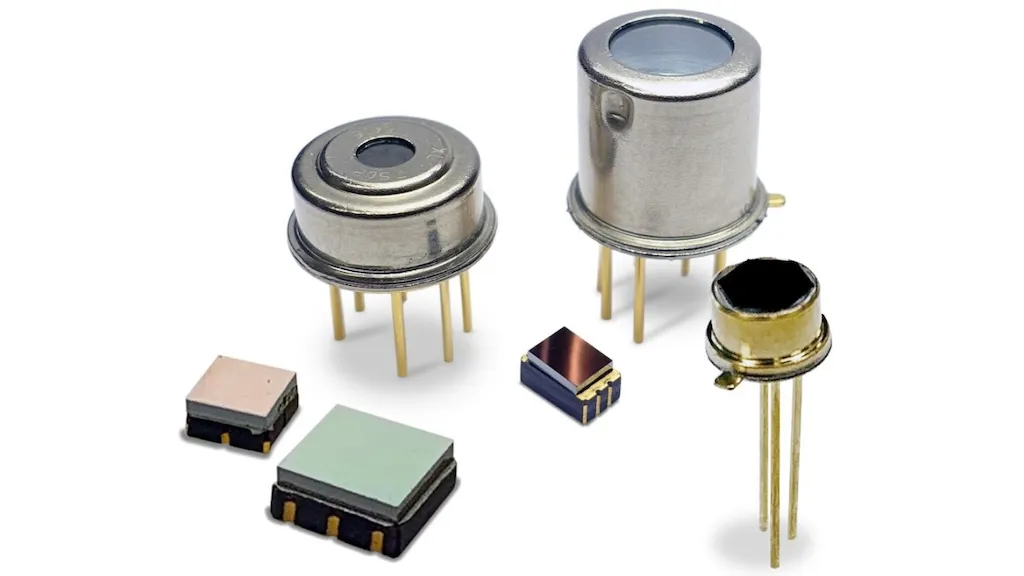

ترموپایل ها آرایه های ترموکوپلی هستند که به صورت سری سیم کشی می شوند و در کاربردهای سنجش حرکت استفاده می شوند. آنها از نظر طراحی نسبتا ساده هستند و برای انجام اندازه گیری دما بدون تماس ساخته شده اند.

نمایش تمام سازندگان ترموپیل

ترموپایل ها یا آرایه های ترموکوپل شار سنج های حرارتی هستند که از یک لایه نازک و پیوسته از مواد رسانا و نیمه هادی تشکیل شده اند. به طور معمول، این ماده روی یک یا چند سطح با رسوب نازکی از مس پوشانده می شود. یک آرایه 32×32 از ترموپیل های کوچک انرژی حرارتی را حس می کند و تابش مادون قرمز (IR) را تشخیص می دهد. اندازه گیری از راه دور چندین نقطه به آرایه ترموکوپل اجازه می دهد تا یک تصویر چند بعدی بسازد.

سنسورهای ترموپیل مقدار مطلق انرژی حرارتی ساطع شده را تشخیص می دهند و یک ولتاژ ترموالکتریک متناسب تولید می کنند. سنسور ترموپایل از اتصال دهنده های استاندارد استفاده می کند و می تواند طیف وسیعی از دماها را اندازه گیری کند. ترموپیل ها نسبتاً ارزان هستند و اغلب به عنوان آشکارساز ترموپیل در دسترس هستند.

انواع ترموپیل

نوع فلز در هنگام انتخاب ترموپیل ها مورد توجه قرار می گیرد. ترموپیل های فلزی پایه بسته به جنس سنسور می توانند محدوده های دمایی مختلفی را اندازه گیری کنند. هر نوع یا نامگذاری نشان دهنده یک نوع فلز و محدوده دمایی خاص است.

• نوع E -  (کرومل/کنستانتان) دارای محدوده دمای معمولی -270 درجه سانتیگراد تا 1000 درجه سانتیگراد است.

• نوع J - (آهن / ثابت) دارای محدوده دمایی -210 درجه سانتیگراد تا 1200 درجه سانتیگراد است.

• نوع K - (کرومل/آلومل) دارای محدوده دمایی -270 درجه سانتیگراد تا 1372 درجه سانتیگراد است.

• نوع N - (نیکروسیل/نیسیل) دارای محدوده دمایی 270- تا 1300 درجه سانتیگراد است.

• نوع T - (مس/کنستانتان) دارای محدوده دمایی 270- تا 400 درجه سانتی گراد است.

• نوع B - برای فلزات نجیب و نسوز، گزینه ها شامل نوع B (پلاتین 30٪/رودیوم) با محدوده دمایی 0 درجه سانتیگراد تا 1820 درجه سانتیگراد است.

• نوع S - (پلاتین 10% / رودیوم) با محدوده دمایی -50 درجه سانتیگراد تا 1768 درجه سانتیگراد

• نوع R - (پلاتین 13%/رودیوم) با محدوده دمایی 50- تا 1768 درجه سانتی گراد

• نوع W - (تنگستن/رنیم) با محدوده دمایی 0 تا 2300 درجه سانتی گراد
