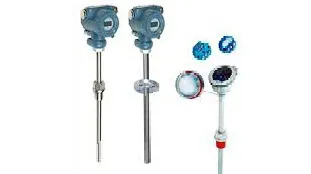

ترموکوپل ترانسمیترهای دما

فرستنده های دمای ترموکوپل، خروجی میلی ولت کوچک (mV) ترموکوپل را به سیگنال جریان (معمولاً 4-20 mADC) تبدیل می کنند که در برابر نویز و افت ولتاژ در فواصل طولانی مصون است. آنها با پروب های دمای ترموکوپل، دستگاه های دو فلزی که برای کاربردهای مختلف سنجش دما مناسب هستند، استفاده می شوند. فرستنده های حرارتی ترموکوپل ایزوله مشکلات حلقه زمین را با جداسازی ورودی فرستنده از خروجی فرستنده برطرف می کنند. گزینه های خروجی شامل جریان آنالوگ، ولتاژ آنالوگ یا خروجی رله/سوئیچ است.

نمایش تمام سازندگان فرستنده دما ترموکوپل

نوع فلزی

نوع فلز در انتخاب فرستنده های دما ترموکوپل یک نکته مهم است. ترموکوپل های فلزی پایه بسته به جنس سنسور می توانند محدوده های دمایی مختلفی را اندازه گیری کنند. هر نوع یا نامگذاری نشان دهنده یک نوع فلز و محدوده دمایی خاص است. نوع E (کرومل/کنستانتان) دارای محدوده دمایی معمولی از -270 درجه سانتیگراد تا 1000 درجه سانتیگراد است. نوع J (آهن/کنستانتان) دارای محدوده دمایی 210- تا 1200 درجه سانتیگراد است. نوع K (کرومل/آلومل) دارای محدوده دمایی -270 درجه سانتیگراد تا 1372 درجه سانتیگراد است. نوع N (نیکروسیل/نیسیل) دارای محدوده دمایی -270 درجه سانتیگراد تا 1300 درجه سانتی گراد. نوع T (مس/کنستانتان) دارای محدوده دمایی 270- تا 400 درجه سانتی گراد است. برای فلزات نجیب و نسوز، گزینه ها شامل نوع B (پلاتین 30 درصد/رودیوم) با محدوده دمایی 0 درجه سانتی گراد تا 1820 درجه سانتی گراد; نوع S (پلاتین 10% / رودیوم) با محدوده دمایی -50 درجه سانتیگراد تا 1768 درجه سانتیگراد. نوع R (پلاتین 13%/رودیوم) با محدوده دمایی 50- تا 1768 درجه سانتیگراد. و نوع W (تنگستن/رنیم) با محدوده دمایی 0 درجه سانتی گراد تا 2300 درجه سانتی گراد.

مشخصات عملکرد

مشخصات عملکرد فرستنده های دما ترموکوپل شامل ولتاژ آنالوگ، جریان آنالوگ، مقاومت و دما است. دستگاه‌هایی که ورودی‌های ولتاژ آنالوگ را دریافت می‌کنند، ورودی‌های ولتاژی مانند ۰ تا ۱۰ VDC را می‌پذیرند و شرایط می‌دهند. دستگاه‌هایی که ورودی‌های جریان آنالوگ را دریافت می‌کنند، حلقه‌های جریان مانند 4 تا 20 میلی‌آمپر را می‌پذیرند و شرایط می‌دهند. دستگاه هایی که ورودی های مقاومتی را دریافت می کنند، ورودی های مقاومت آنالوگ مانند 0 تا 10 اهم را می پذیرند و شرطی می کنند. برای فرستنده های دمای ترموکوپل، دمای کار یک محدوده کامل مورد نیاز است.

سبک های نصب

چندین سبک نصب برای فرستنده های دما ترموکوپل وجود دارد. دستگاه‌هایی با نصب ترموهد/ترموول طراحی شده‌اند تا بخشی جدایی‌ناپذیر از مجموعه پروب باشند. برخی از دستگاه ها برای نصب روی ریل DIN مناسب هستند. برخی دیگر برای نصب در کابینت یا قفسه طراحی شده اند. فرستنده های دما ترموکوپل که بر روی بردهای کامپیوتر نصب می شوند نیز موجود هستند.
