ترموول ها
به روز رسانی شده در ۱۴۰۳/۹/۱۲ زمان مطالعه 10 دقیقه

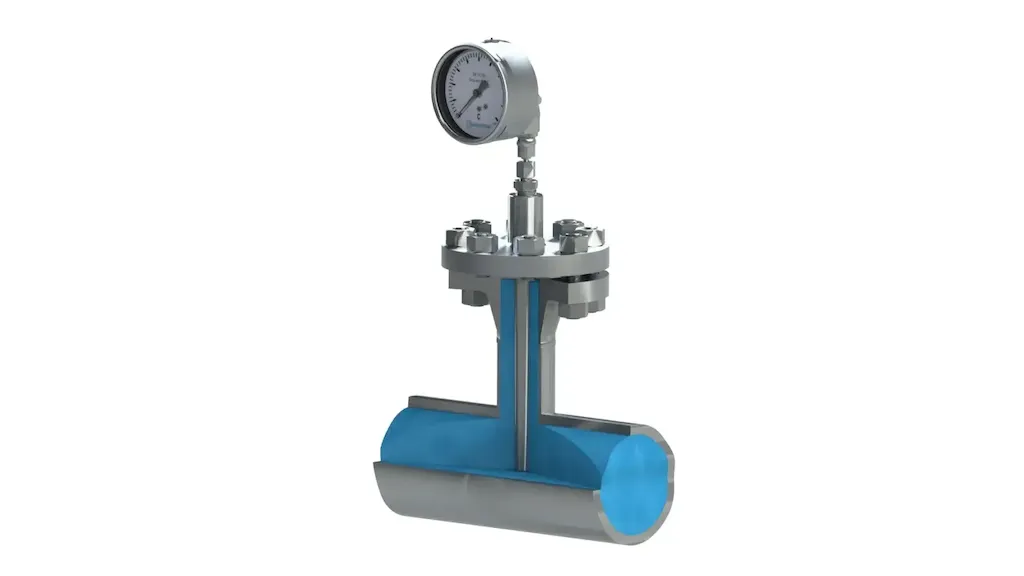

ترموول ها ظروفی هستند که در یک خط لوله یا دستگاه فرآیند موجود قرار می گیرند که انواع مختلفی از پروب های دما از جمله RTD و ترموکوپل را می پذیرند . ترموول ها برای تسهیل تعمیر دستگاه های سنجش دما بدون وقفه در روند نظارت استفاده می شوند.
انواع ترموول
ترموول ها در سه نوع طرح اصلی بشکه یا ساقه موجود هستند. بشکه، یا ساقه، دستگاه سبک ظرفی است که در جریان فرآیند قرار می‌گیرد. از آنجایی که ترموول ها مستقیماً در جریان فرآیند قرار می گیرند، هدف این است که امکان اندازه گیری فراهم شود و در عین حال محدودیت کمتری در جریان ایجاد شود. هر یک از سه نوع ترموول دارای مزایا و در برخی موارد معایب از نظر خواندن و اختلال در جریان هستند.
طرح های ساق راست رایج ترین هستند. آنها مقرون به صرفه هستند و نیازی به ماشینکاری اضافی ندارند. با این حال، آنها تمایل دارند سطح بالایی را درگیر کنند که می تواند جریان را مختل کند. آنها برای استفاده در سیستم های جریان با سرعت بالا توصیه نمی شوند.
ترموول های ساق پله ای سطح کمتری نسبت به انواع ساقه مستقیم دارند و بنابراین سرعت های نرم تری در اطراف بشکه و همچنین افزایش حساسیت برای پروب درج شده را می دهند.
ترموول های ساقه مخروطی کمترین درجه سطح را دارند. مانند دستگاه های ساق پله ای، آنها حساسیت بیشتری را ارائه می دهند، اما با سفتی بیشتر. آنها را می توان در سیستم های جریان با سرعت بالا استفاده کرد.
انتخاب ترموول ها
هنگام انتخاب بین انواع موجود ترموول ها، تعدادی مشخصات مهم وجود دارد که باید در نظر داشته باشید. مهمترین آنها عبارتند از:
طول ساقه
قطر سوراخ
دما و ویسکوزیته محیطی که ترموول در آن قرار می گیرد
پسوندهای عقب افتاده که سنسور باید از آن عبور کند
طول ساقه به عنوان طول از سوراخ تا انتهای چاه تعریف می شود. باید طول مورد نیاز برای عبور از دیوارها، اتصالات لوله و غیره را در نظر گرفت. بدیهی است که اندازه کاوشگر باید قبل از تعیین آن مشخص باشد. مقادیر معمولی 0.260 یا 0.385 هستند. پسوندهای عقب افتاده، عایق، اتصالات لوله، دیوارها و غیره را در نظر می گیرند که ممکن است سنسور از آن عبور کند. طول تاخیر فاصله از بالای وسیله اتصال (یعنی نخ) تا سوراخ است.
