سرهای اتصال

سرهای اتصال برای اتصال سنسورهای دما و سیم های اکستنشن استفاده می شود. آنها نه تنها از اتصال محافظت می کنند، بلکه نصب آنها نیز آسان است و امکان دسترسی به بلوک ترمینال را فراهم می کند. سرهای اتصال به سرهای ترموکوپل یا ترموکوپل نیز گفته می شود. آنها در انواع مختلفی از جمله ترموکوپل ها، آشکارسازهای دمای مقاومتی (RTD)، ترمیستورها و حسگرهای سبک حالت جامد موجود هستند.

نمایش همه تولیدکنندگان سر اتصال

انواع سرهای اتصال

سرهای اتصال ترموکوپل  در شرایطی استفاده می شود که اتصال دو فلز غیرمشابه وجود دارد که می تواند باعث ایجاد اختلاف در نسبت ولتاژ خروجی شود. این در جایی اتفاق می‌افتد که یک ولتاژ خروجی (به پتانسیل برگشتی) متناسب با اختلاف دما بین اتصال داغ و سیم‌های سرب (اتصال سرد) وجود دارد.

آشکارسازهای دمایی مقاومتی (RTD) ، هم استاندارد و هم دقیق، بر اساس این اصل کار می کنند که مقاومت الکتریکی یک هادی فلزی به عنوان تابعی از دما تغییر می کند. RTD ها وسیله ای دقیق، پایدار و قابل تکرار برای اندازه گیری دمای مطلق ارائه می دهند.

سرهای اتصال المنت ترمیستور سنسورهای دما بسیار حساسی هستند. عنصر پایه از سرامیک اکسید فلزی تشکیل شده است و هزینه نسبتا پایینی دارد. عناصر ترمیستور نیز غیرخطی ترین حسگرهای دما هستند و دارای ضریب دمایی منفی هستند. اغلب، دو ترمیستور با هم ترکیب می شوند تا خروجی خطی تری ارائه دهند.

ترمو هدها از طریق تعدادی سر اتصال به اتصالات با سیم های پسوند متصل می شوند و از آن ها محافظت می کنند. برخی از رایج ترین انواع سر عبارتند از:

• درپوش پیچ و زنجیر

• بسته های لولایی یا چفتی

• پیچ یا پیچ روی روکش ها

• نوع سر باز

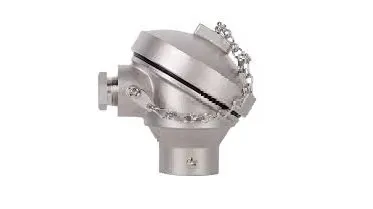

درپوش پیچ و سرهای اتصال زنجیر دارای کلاهک های رزوه ای هستند که روی بدنه ترموهد پیچ ​​می شوند و از اتصال داخل محافظت می کنند. اغلب از یک زنجیر برای محکم‌تر کردن سر پس از پیچ‌شدن آن استفاده می‌شود. این نوع مزایای اتصال بسیار ایمن را ارائه می دهد، حتی در مناطق صنعتی که ارتعاش می تواند مشکل ساز باشد. از معایب آن می توان به فرآیند جداسازی قطعات دست و پا گیر و احتمال کنده شدن رزوه ها در صورت باز و بسته شدن مکرر اشاره کرد.

استفاده از بسته های لولایی یا چفتی آسان و راحت است. درپوش روی بدنه می‌چسبد و از اتصال داخل محافظت می‌کند. آنها را می توان به راحتی باز و بسته کرد و در مواقعی که اتصالات نیاز به بازرسی یا تغییر منظم دارند بسیار مفید هستند. اتصالات

پیچ شده یا پیچ شده بسیار ایمن هستند و محافظت عالی را در محیط های خطرناک ایجاد می کنند. تنها اشکال این است که ابزارهایی برای دسترسی به نقطه اتصال مورد نیاز است. سرهای اتصال سبک هد باز از اتصال محافظت نمی کنند. در این سبک، سیم کشی در معرض دید قرار می گیرد. این سبک در شرایطی که دسترسی به اتصالات مکرر است مفید است، اما به دلایل واضح برای محیط های خطرناک توصیه نمی شود.
