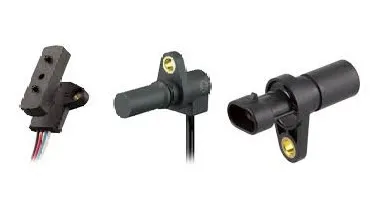

سنسورهای سرعت

توضیحات

سنسورهای سرعت از آهن ربا یا منابع نوری برای ثبت سرعت چرخشی یا خطی استفاده می کنند. به طور معمول، آنها به عنوان سنسورهای سرعت دنده-دندان استفاده می شوند یا در استروبوسکوپ ها یا سرعت سنج ها گنجانده می شوند.

نمایش تمام سازندگان سنسورهای سرعت

انواع

انتخاب های فناوری برای سنسورهای سرعت مغناطیسی شامل مقاومت مغناطیسی، القایی، عدم تمایل متغیر، اثر هال و نوری است.

• سنسورهای مقاومت مغناطیسی مقاومت عنصر حسگر را به عنوان تابعی از جهت و بزرگی (نزدیکی) میدان مغناطیسی اعمال شده ترکیب می‌کنند.

• حسگرهای القایی دارای یک مدار نوسانگر هستند که یک میدان الکترومغناطیسی فرکانس رادیویی (RF) تولید می کند که از یک هسته فریت و مجموعه سیم پیچ تابش می کند. میدان به سمت وجه سنسور هدایت می شود. هنگامی که یک هدف فلزی وارد میدان می شود، جریان های گردابی به سطوح هدف القا می شود. این باعث کاهش دامنه مدار اسیلاتور (تغییر اندوکتانس) می شود.

• سنسورهای سرعت مغناطیسی با بی میلی متغیر اغلب خود تولید می شوند. به عبارت دیگر، آنها نیازی به منبع تغذیه خارجی ندارند. هنگامی که یک سطح مغناطیسی در مجاورت سنسور عبور داده می شود، ولتاژ کمی القا می شود.

• سنسورهای سرعت مغناطیسی اثر هال با عبور جریان از یک ماده نیمه هادی عمل می کنند. هنگامی که یک میدان مغناطیسی به صورت عمود بر سطح نیمه هادی اعمال می شود، ولتاژ ایجاد می شود. این ولتاژ هال متناسب با شدت میدان اعمال شده است و حسگر سرعت مغناطیسی را هدایت می کند.

سنسورهای سرعت نوری از یک منبع نور با نوار بازتابنده برای اندازه گیری سرعت استفاده می کنند. منبع نور می تواند نور مرئی، مادون قرمز یا لیزری باشد که از نوار بازتابنده منعکس می شود و سپس توسط آشکارساز خوانده می شود.

مشخصات

مشخصات عملکردی که هنگام انتخاب سنسورهای سرعت مغناطیسی باید در نظر گرفته شود شامل محدوده سرعت چرخشی، محدوده سرعت خطی و دقت است.

• سرعت چرخشی و سرعت خطی دو محدوده انحصاری متقابل هستند. با سنسورهای سرعت چرخشی، سرعت بر حسب دور بر دقیقه (rpm) اندازه گیری می شود. این برای سرعت دنده یا سرعت تسمه مفید است. با سنسورهای سرعت خطی، سرعت بر حسب اینچ در ثانیه اندازه گیری می شود. این برای برنامه های سرعت خطی مانند فرآیندهای وب و حرکات بازوی رباتیک مفید است.

• دقت به عنوان درصدی از محدوده مقیاس کامل اندازه گیری می شود. درصد کمتر نشان دهنده دستگاه دقیق تر است.

مشخصات الکتریکی که هنگام انتخاب سنسورهای سرعت مغناطیسی باید در نظر گرفته شود شامل توان مورد نیاز و خروجی است.

• نیازهای برق  - برخی از سنسورهای سرعت مغناطیسی خود تولید می شوند. برخی دیگر از جریان مستقیم (DC) یا جریان متناوب (AC) استفاده می کنند.

• خروجی ها -  خروجی های رایج برای سنسورهای سرعت مغناطیسی شامل مقاومت، ولتاژ، جریان و فرکانس است.

ویژگی ها

سنسورهای سرعت مغناطیسی دارای گزینه های نمایشگر و گزینه های کنترل هستند. گزینه های نمایش شامل متر آنالوگ، بازخوانی دیجیتال و نمایشگر ویدیویی است. گزینه‌های کنترل شامل پنل‌های جلوی آنالوگ، پنل‌های جلوی دیجیتال یا کنترل‌های رایانه است. انتخاب های سبک بدنه برای سنسورهای سرعت مغناطیسی شامل بشکه، سوئیچ محدود، مستطیل یا بلوک، شیار و حلقه است. از دیگر ویژگی‌های سنسورهای سرعت مغناطیسی می‌توان به محافظ، رتبه ذاتی ایمن (IS)، حفاظت از اتصال کوتاه، ایمنی میدان جوش، سنجش اهداف غیر مغناطیسی و سنجش اهداف غیرآهنی اشاره کرد.
