سنسورهای سرعت خطی

سنسورهای سرعت خطی با استفاده از تکنیک های تماسی یا غیر تماسی، سرعت خطی یک جسم را اندازه گیری می کنند. مشخصات عملکرد مهمی که هنگام جستجوی سنسورهای سرعت خطی باید در نظر گرفته شود عبارتند از حداکثر سرعت، حداکثر محدوده اندازه گیری، دقت و دمای عملیاتی. حداکثر سرعت نشان دهنده حداکثر سرعت خطی قابل اندازه گیری است. حداکثر محدوده اندازه گیری حداکثر محدوده یا فاصله ای است که سنسور می تواند سرعت را اندازه گیری کند. دقت اندازه گیری دستگاه، در مقیاس کامل ±٪ اندازه گیری می شود. دقت می تواند تا حدودی تعاریف متفاوتی داشته باشد و می تواند شامل غیرخطی بودن، پسماند بودن و وضوح اندازه گیری باشد. دمای کار محدوده دماهایی است که دستگاه باید در آن کار کند.

نمایش تمام سازندگان سنسورهای سرعت خطی

برنامه های کاربردی

انتخاب های فناوری برای سنسورهای سرعت خطی عبارتند از:

• پسوند کابل

• القای مغناطیسی

• مایکروویو، نوری یا لیزر

• پیزوالکتریک

• رادار یا فرکانس رادیویی

• کرنش سنج

• اولتراسونیک

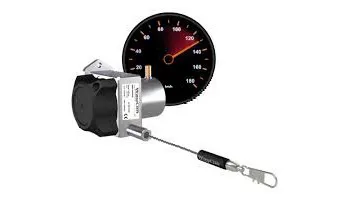

برای سنسورهای سرعت خطی گسترش کابل، جسم متحرک به کابلی متصل است که معمولاً به یک پتانسیومتر متصل است. با حرکت جسم، مقدار مقاومت پتانسیومتر تغییر می کند. سنسورهای القای مغناطیسی سنسورهای سرعت خطی غیر تماسی هستند که از جریان القایی از میدان مغناطیسی برای اندازه گیری سرعت خطی استفاده می کنند. سنسورهای مایکروویو از فناوری مایکروویو برای تعیین سرعت استفاده می کنند، در حالی که سنسورهای فیبر نوری از فیبر نوری یا فناوری لیزر برای تعیین سرعت استفاده می کنند. با سنسورهای سرعت خطی پیزوالکتریک، یک ماده پیزوالکتریک فشرده می شود و باری تولید می کند که توسط تقویت کننده شارژ اندازه گیری می شود. اغلب، سنسورهای پیزوالکتریک در برنامه های اندازه گیری سرعت ارتعاش استفاده می شود.

سنسورهای سرعت خطی مبتنی بر رادار یک موج راداری ساطع می کنند که توسط سطح منعکس شده و به حسگر باز می گردد. سرعت با اندازه گیری اختلاف فرکانس (اثر داپلر) تعیین می شود. برای دستگاه های کرنش سنج، مقاومت های متغیر حساس به کرنش به قسمت هایی از سازه متصل می شوند که هنگام اندازه گیری تغییر شکل می دهند. به طور معمول، کرنش سنج ها به عنوان عناصر در مدار پل وتستون استفاده می شود که برای اندازه گیری استفاده می شود. سنسورهای سرعت خطی اولتراسونیک یک پالس اولتراسونیک منتشر می کنند که توسط سطح منعکس شده و به حسگر باز می گردد. سرعت با اندازه گیری اختلاف فرکانس تعیین می شود.

انواع

خروجی های الکتریکی رایج در سنسورهای سرعت خطی عبارتند از:

• ولتاژ

• جاری

• فرکانس رادیویی (RF)

• سوئیچ یا زنگ هشدار

• سریال

• موازی

• DeviceNet

• اترنت

• SERCOS

• SSI و TTL سازگار است.

سنسورهای سرعت خطی می توانند انواع مختلفی از دستگاه ها باشند، از جمله عنصر یا تراشه حسگر، سنسور یا مبدل، ابزار یا متر، گیج یا نشانگر، و ضبط کننده و توتالایزر. یک عنصر حسگر یا تراشه نشان دهنده یک دستگاه "خام" مانند یک فشار سنج یا دستگاهی است که بدون تنظیم سیگنال یا بسته بندی یکپارچه است. سنسور یا مبدل دستگاه پیچیده تری با بسته بندی و/یا تنظیم سیگنال است که تغذیه می شود و خروجی هایی مانند ولتاژ DC، حلقه جریان 4-20 میلی آمپر و غیره را ارائه می دهد. یک خروجی، مانند نمایشگر، به صورت محلی در یا نزدیک دستگاه. این سنسورهای سرعت خطی ممکن است شامل پردازش سیگنال و/یا تهویه نیز باشند. گیج یا نشانگر وسیله ای است که دارای نمایشگر (معمولا آنالوگ) است و خروجی الکترونیکی مانند تنش سنج ندارد. ضبط کننده یا توتالایزر ابزاری است که اندازه گیری نیرو را در طول زمان ثبت، جمع می کند یا ردیابی می کند.

ویژگی ها

ویژگی‌های رایج برای سنسورهای سرعت خطی شامل اندازه‌گیری چند محوره، کاربردهای وسیله نقلیه یا حمل‌ونقل، ساخت ذاتاً ایمن (IS) است. سنسورهای سرعت خطی همچنین ممکن است اندازه گیری های اضافی از قطر، جهت، فاصله یا جابجایی، جریان، طول، ضخامت، شیب یا زاویه و ارتعاش را ارائه دهند.
