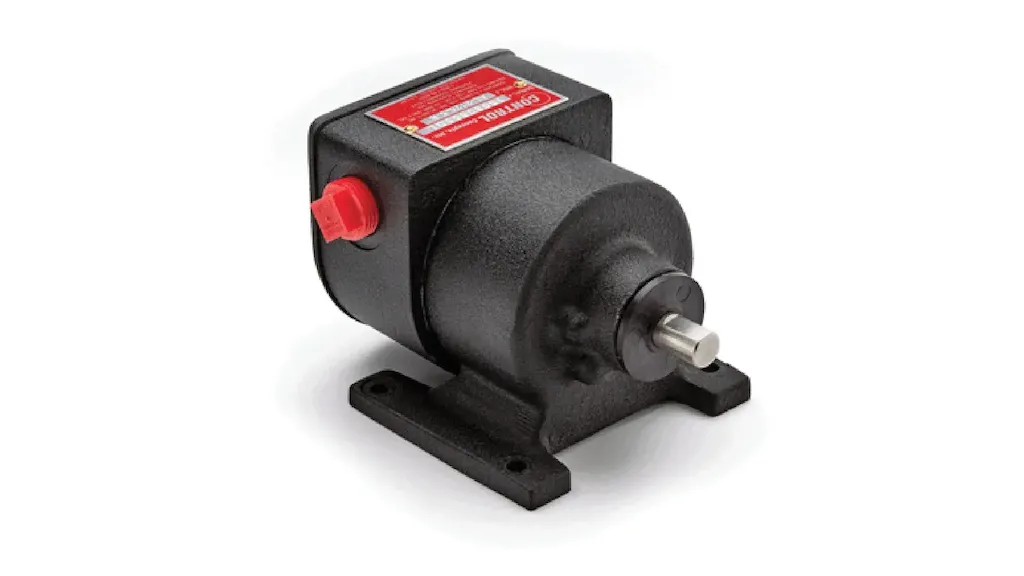

سوئیچ های سرعت صفر
به روز رسانی شده در ۱۴۰۳/۹/۱۴ زمان مطالعه 10 دقیقهسوئیچ های سرعت صفر توقف شفت چرخان را تشخیص می دهند. آنها معمولا یک یا چند رله دارند و ممکن است خروجی های آنالوگ را ارائه دهند.
نمایش تمام سازندگان سوئیچ سرعت صفر
عملیات و انواع
سوئیچ‌های سرعت صفر معمولی از فناوری‌های نزدیکی الکترومکانیکی، الکترونیکی یا مغناطیسی استفاده می‌کنند.
سوئیچ های سرعت الکترومکانیکی، دستگاه هایی با جفت مستقیم و نشان دهنده سرعت هستند که مجموعه ای از کنتاکت ها را به صورت مکانیکی به عنوان تابعی از سرعت چرخش محور کلید باز یا بسته می کنند. ساخت سوئیچ و تنظیمات اجزای داخلی تعیین کننده سرعت حرکت کلید الکترومکانیکی است.
سوئیچ‌های سرعت صفر الکترونیکی، دستگاه‌های نشان‌دهنده سرعت با جفت مستقیم هستند که مجموعه‌ای از کنتاکت‌ها را از طریق یک رله و مدار الکترونیکی باز یا بسته می‌کنند. تنظیمات تعریف شده توسط کاربر و سرعت چرخشی ورودی شفت تعیین کننده سرعتی است که سوئیچ الکترونیکی در آن حرکت می کند.
سوئیچ های مجاورتی مغناطیسی دستگاه های غیر تماسی هستند که از حسگر مجاورتی برای تشخیص یک قطعه فلز آهنی در حال چرخش استفاده می کنند. این سوئیچ ها از یک میکرو کامپیوتر برای شمارش بین تکانه های حسگر و مدار برای تجزیه و تحلیل اختلاف در زمان پالس استفاده می کنند. اگر تکانه ها از محدودیت های از پیش برنامه ریزی شده خارج شوند، یک رله مجموعه ای از مخاطبین را باز یا بسته می کند.
اتصالات و مخاطبین
سوئیچ های سرعت صفر از جریان متناوب (AC) یا جریان مستقیم (DC) استفاده می کنند. بسته به منبع تغذیه، رتبه بندی ولتاژ AC یا رتبه ولتاژ DC پارامتر مهمی است که باید در نظر گرفته شود.
سوئیچ ها ممکن است دارای یکی از انواع ترتیبات تماس باشند که در زیر توضیح داده شده است.
کلیدهای تک قطبی، تک پرتابی (SPST) اتصال یک هادی را در یک مدار تک شاخه ایجاد یا قطع می کنند. آنها معمولاً دارای دو پایانه هستند و به آنها سوئیچ های "تک قطبی" می گویند.
کلیدهای تک قطبی، دو پرتابی (SPDT) اتصال یک هادی منفرد را با یکی از دو هادی تک دیگر ایجاد یا قطع می کنند. سوئیچ های SPDT معمولاً دارای سه ترمینال هستند که معمولاً به صورت جفت استفاده می شوند.
کلیدهای دو قطبی تک پرتابی (DPST) اتصال دو هادی به دو مدار مجزا را ایجاد یا قطع می کنند. سوئیچ های DPST معمولا دارای چهار پایانه هستند.
سوئیچ های دو قطبی، دو پرتابی (DPDT) اتصال دو هادی را به دو مدار مجزا ایجاد یا قطع می کنند. به طور معمول، سوئیچ های DPDT دارای شش ترمینال هستند. گزینه های تماس برای سوئیچ های سرعت صفر نیز شامل الکترونیک حالت جامد است که جایگزین رله های مکانیکی می شود و شامل قطعات متحرک نمی شود.
یک نمایش بصری از ترکیبات سوئیچ قطب / پرتاب.
مشخصات عملکرد
سوئیچ های سرعت صفر از نظر مشخصات عملکرد، سبک های نصب و ویژگی ها متفاوت هستند. مشخصات مهم شامل محدوده عملیاتی یا سرعت شفت ورودی، نقطه سفر، دمای عملیاتی و قابلیت تنظیم میدان است. برخی از سوئیچ های سرعت صفر از سخت افزار خارجی مانند پیچ، پیچ یا ریل برای نصب پایه استفاده می کنند. برخی دیگر مجهز به فلنج های یکپارچه هستند یا برای نصب در یک سوکت استاندارد و پلاگین با پایانه 8 پین طراحی شده اند. سوئیچ های سرعت صفر با بدنه بشکه رزوه ای نیز موجود است.
برای کاربردهای تخصصی، تامین‌کنندگان می‌توانند سوئیچ‌های سرعت صفر را ارائه دهند که ضد انفجار، ضد آب و هوا، ضد گرد و غبار یا قابلیت سنجش سرعت بیش از حد هستند. سوئیچ های ضد انفجار دارای رتبه بندی NEMA 7/9 و 4X هستند که استانداردهای انجمن ملی تولیدکنندگان برق (NEMA) هستند. سوئیچ های ضد آب و هوا و ضد گرد و غبار دارای رتبه بندی NEMA 4/5 و 4X هستند.
