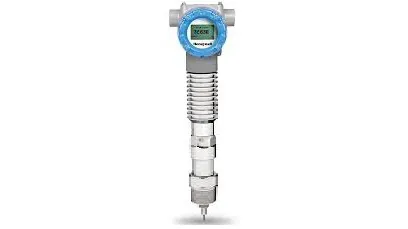

فرستنده های سطح

فرستنده های سطح یک خروجی الکتریکی متناسب با سطح یک جامد مایع یا حجیم در یک فضای محدود ارائه می دهند. آنها ممکن است پس از رسیدن به یک مقدار مشخص (سطح نقطه) یا به طور مکرر پس از هر اندازه گیری (سطح پیوسته) خروجی ارائه دهند. فرستنده های سطح، رسانه هایی مانند آب، سوخت و سیالات چسبناک یا رسانه های خشک مانند پودرها و جامدات حجیم را اندازه گیری می کنند.

نمایش تمام سازندگان فرستنده سطح

ترانسمیترهای سطح در طیف گسترده ای از کاربردها استفاده می شوند که نیاز به اندازه گیری سطح در مخازن یا ظروف دارند. صنایع شیمیایی، مواد غذایی و آشامیدنی، تصفیه آب، حمل و نقل مواد و صنایع برق اغلب از فرستنده های سطح استفاده می کنند.

کاربر هنگام انتخاب دستگاه باید محدوده اندازه گیری فرستنده سطح و سازگاری خروجی را در نظر بگیرد. راهنمای ترانسمیترهای حسگر  حاوی اطلاعات بیشتری در مورد این مشخصات است.

خروجی

فرستنده های سطح یک سیگنال خروجی خاص را منتقل می کنند که به طور ایده آل با سنسور و متر / نشانگر مربوطه در یک برنامه خاص سازگار است. خروجی های رایج عبارتند از:

• حلقه های جریان از رایج ترین خروجی های حسگر هستند. رشته هایی مانند کنترل فرآیند به طور گسترده از خروجی های 4-20 میلی آمپر استفاده می کنند، زیرا دارای قابلیت های انتقال دوربرد هستند. سیگنال های جریان تحت تأثیر افت ولتاژ در سیم کشی سیستم قرار نمی گیرند، بنابراین جریان ممکن است دستگاه های اندازه گیری را نیز تغذیه کند. سیگنال‌های دیجیتال با استفاده از پروتکل HART (Hartway Addressable Remote Transducer) ممکن است حلقه‌های جریان آنالوگ را تکمیل کنند.

• پروتکل های فیلدباس استانداردهای ارتباطات دیجیتالی هستند که جایگزین حلقه های فعلی در بسیاری از برنامه ها شده اند. به عنوان مثال می توان به FOUNDATION Fieldbus، Profibus و Modbus اشاره کرد.

• سیگنال های فرکانس شامل امواج سینوسی، قطارهای پالس یا خروجی های AM/FM است.

انواع اندازه گیری مایعات

اندازه‌گیری سطح مایع از چهار نوع فناوری اصلی که در جدول زیر توضیح داده شده است، استفاده می‌کند. برای توضیحات کامل‌تر در مورد تکنیک‌های اندازه‌گیری مایع و جامد، لطفاً از راهنمای حسگرهای سطح دیدن کنید .
