ترانسمیترهای فشار

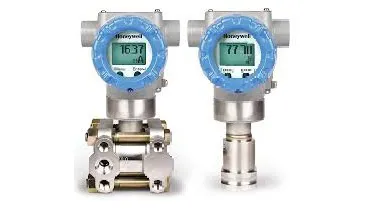

به روز رسانی شده در ۱۴۰۳/۹/۱۴ زمان مطالعه 10 دقیقهفرستنده های فشار، خروجی های الکتریکی سطح پایین را از دستگاه های سنجش فشار به سیگنال های سطح بالاتری که برای انتقال و پردازش مناسب هستند، ترجمه می کنند. به طور کلی فرستنده یک مبدل سیگنال برای تبدیل سیگنال به چیزی است که می تواند از راه دور ارسال شود. بسیاری از فرستنده های فشار دارای یک سنسور یکپارچه هستند به طوری که می توانند سیگنال فشار را اندازه گیری کنند و همچنین این سیگنال را تا حدودی ارسال کنند. انتقال ممکن است از طریق یک سیگنال آنالوگ مانند 4-20ma یا یک سیگنال دیجیتال مانند اترنت باشد.
نمایش تمام سازندگان ترانسمیترهای فشار
فناوری ترانسمیتر فشار
فرستنده‌های فشار از فناوری‌های حسگر مختلفی استفاده می‌کنند
و می‌توانند فشار مایعات و/یا گازها را اندازه‌گیری کنند. اینها شامل دستگاههای انحراف مکانیکی مانند
دیافراگم ها
لوله های بوردون
پیستون یا سیلندر آب بندی شده
کرنش سنج ها
دستگاه های پیزورزیستیو
ترانسمیترهای فشار پیزوالکتریک
دستگاه های لایه نازک
سیستم های میکروالکترومکانیکی (MEMS)
ظرفیت متغیر
عناصر ارتعاشی
اندازه گیری فشار
ترانسمیترهای فشار قادر به انجام اندازه گیری های مختلف فشار و نمایش مقادیر در واحدهای مختلف هستند.
فشار مطلق اندازه گیری فشاری است که نسبت به خلاء کامل
متر است. به طور معمول، فشار خلاء کمتر از فشار اتمسفر است.فشار گیج ، رایج ترین نوع اندازه گیری فشار، نسبت به فشار اتمسفر محلی است. در مقابل، فشار گیج مهر و موم شده نسبت به یک اتمسفر فشار در سطح دریا است.
فشار دیفرانسیل نشان دهنده تفاوت بین دو فشار ورودی است.
ابزارهای فشار مرکب می توانند فشارهای مثبت و منفی را نمایش دهند.
واحدهای فشار
برخی از فرستنده‌های فشار مقادیر را بر حسب پوند بر اینچ مربع (پوند بر اینچ )، کیلو پاسکال (کیلو پاسکال)، میله یا میلی‌بار، اینچ یا سانتی‌متر جیوه (در جیوه)، یا اینچ یا فوت آب نشان می‌دهند. سایر دستگاه ها اندازه گیری ها را بر حسب اونس بر اینچ مربع یا کیلوگرم بر سانتی متر مربع نمایش می دهند.
مشخصات عملکرد
مشخصات عملکرد برای ترانسمیترهای فشار شامل
محدوده فشار کاری - فشار کاری حداکثر فشار مجاز است که ترانسمیترهای فشار برای کار در آن طراحی شده اند. به طور معمول، دستگاه ها نباید از 75٪ حداکثر، محدوده رتبه بندی شده خود تجاوز کنند.
محدوده خلاء - محدوده خلاء، یکی دیگر از اندازه گیری های مهم، کمترین فشار خلاء و بالاترین فشار خلاء را پوشش می دهد.
دقت - دقت، تفاوت بین مقدار واقعی و نشانه، به عنوان درصدی از دهانه بیان می شود. در مواردی که دقت بین دهانه میانی و ربع اول و آخر مقیاس متفاوت است، بیشترین درصد خطا گزارش می شود.
دمای عملیاتی - دمای عملیاتی محدوده کامل مورد نیاز دمای عملیاتی محیط است. دما و فشار رابطه مستقیمی با یکدیگر دارند. اگر دمای محیط کار افزایش یابد فشار در سیستم افزایش می یابد. به منظور جلوگیری از آسیب دیدگی تجهیزات، دانستن محدوده دمای شدید منطقه مهم است.
انواع سیگنال های الکتریکی
فرستنده های فشار می توانند انواع مختلفی از سیگنال های الکتریکی از جمله ولتاژ آنالوگ و جریان آنالوگ را تولید کنند. این سیگنال های خروجی را می توان از طریق مدولاسیون دامنه (AM)، مدولاسیون فرکانس (FM) یا برخی از طرح های مدولاسیون دیگر مانند موج سینوسی یا قطار پالس کدگذاری کرد.
name="idPrompt_output_analog_volt">ولتاژ آنالوگ | ولتاژ خروجی یک تابع ساده (معمولا خطی) اندازه گیری است. |
name="idPrompt_output_analog_curr">جریان آنالوگ | سطوح جریان آنالوگ یا فرستنده هایی مانند 4 تا 20 میلی آمپر برای ارسال سیگنال در فواصل طولانی مناسب هستند. جریان متناسب با اندازه گیری بر مدار خروجی اعمال می شود. از بازخورد برای ارائه جریان مناسب بدون توجه به نویز خط و امپدانس استفاده می شود. |
name="idPrompt_output_rs232_485">RS232 / RS485 | RS232 و RS485 پروتکل های ارتباطی سریال هستند که داده ها را یک بیت در یک زمان انتقال می دهند. |
name="idPrompt_output_parallel">موازی | خروجی های موازی مانند پورت های چاپگر و پورت های Centronics داده ها را در گروه های بیت انتقال می دهند. گذرگاه رابط همه منظوره (GPIB) یا IEEE 488 یک رابط موازی محبوب برای اتصال کامپیوترها، تجهیزات جانبی و ابزارهای آزمایشگاهی است. |
name="idPrompt_output_hart">پروتکل HART® | پروتکل مبدل از راه دور آدرس‌پذیر بزرگراه (HART ® ) از کلیدهای تغییر فرکانس باود 1200 (FSK) بر اساس استاندارد Bell 202 استفاده می‌کند تا سیگنال‌های دیجیتال را بر روی سیگنال‌های آنالوگ معمولی 4-20 میلی آمپر قرار دهد. این امکان ارتباط دو طرفه را فراهم می کند و انتقال اطلاعات فراتر از متغیرهای فرآیند عادی به و از ابزارهای میدان هوشمند را تسهیل می کند. پروتکل HART بدون وقفه در سیگنال آنالوگ ارتباط برقرار می کند و به یک برنامه میزبان (master) اجازه می دهد تا دو یا چند به روز رسانی دیجیتال در هر ثانیه از یک دستگاه فیلد (slave) دریافت کند. از آنجایی که آنها فاز پیوسته هستند، سیگنال های دیجیتال FSK با سیگنال های آنالوگ 4-20 میلی آمپر تداخلی ندارند. HART یک علامت تجاری ثبت شده از بنیاد ارتباط HART است. |
name="idPrompt_output_profibus">PROFIBUS ® | فیلدباس فرآیند (PROFIBUS® ) یک استاندارد ارتباط باز و محبوب است که در اتوماسیون کارخانه، اتوماسیون فرآیند، کنترل حرکت و برنامه های ایمنی استفاده می شود. |
name="idPrompt_output_devicenet">DeviceNet | DeviceNet از پروتکل شبکه کنترل کننده منطقه (CAN) برای اتصال دستگاه های صنعتی مانند سوئیچ های محدود، سلول های فوتوالکتریک، منیفولدهای شیر، استارت موتورها، درایوها و نمایشگرهای اپراتور به کنترل کننده های منطقی قابل برنامه ریزی (PLC) و رایانه های شخصی (PC) استفاده می کند. |
name="idPrompt_output_fieldbus">FOUNDATION Fieldbus | فیلدباس FOUNDATION یک سیستم ارتباطی سریالی، تمام دیجیتال و دو طرفه است که به عنوان یک شبکه محلی (LAN) برای ابزار دقیق و دستگاه های کنترل کارخانه عمل می کند. از توپولوژی خط یا درخت و انتقال داده های توزیع شده (DDT) استفاده می کند. در سلسله مراتب شبکه های دیجیتال، فیلدباس FOUNDATION در انتهای پایینی قرار دارد. |
name="idPrompt_output_ethernet">اترنت | اترنت یک پروتکل شبکه محلی (LAN) است که از نوع گذرگاه یا ستاره استفاده می کند و از سرعت انتقال داده 10 مگابیت بر ثانیه پشتیبانی می کند. مشخصات اترنت مبنای استاندارد IEEE 802.3 است که لایه‌های نرم‌افزار فیزیکی و پایین‌تر را مشخص می‌کند. برای رسیدگی به درخواست‌های همزمان، اترنت از تشخیص دسترسی / برخورد چندگانه حس حامل (CSMA/CD) برای نظارت بر ترافیک شبکه استفاده می‌کند. |
name="idPrompt_output_analog">فرکانس | سیگنال خروجی از طریق مدولاسیون دامنه (AM)، مدولاسیون فرکانس (FM)، یا برخی از طرح های مدولاسیون دیگر مانند موج سینوسی یا قطار پالس کدگذاری می شود. با این حال، سیگنال هنوز در طبیعت آنالوگ است. |
name="idPrompt_output_digital">ویژه دیجیتال (TTL) | دستگاه ها خروجی های دیجیتالی غیر از سیگنال های سریال یا موازی استاندارد تولید می کنند. به عنوان مثال می توان به خروجی های منطقی ترانزیستور ترانزیستور (TTL) اشاره کرد. |
انواع و ویژگی های نمایشگر
فرستنده های فشار از نظر نوع نمایشگر و ویژگی ها متفاوت هستند.
مترهای آنالوگ از یک نشانگر بصری ساده مانند سوزن استفاده می کنند.
نمایشگرهای دیجیتال مقادیر عددی یا خاص برنامه را ارائه می دهند.
لوله های پرتو کاتدی (CRT) معمولاً در مانیتورهای رایانه یافت می شوند
نمایشگرهای کریستال مایع (LCD) از الکترون ها برای آزاد کردن انرژی به شکل فوتون استفاده می کنند.
ویژگی ها
از نظر امکانات، برخی از ترانسمیترهای فشار عبارتند از
سوئیچ های سازگار با TTL با منطق ترانزیستور ترانزیستور سازگار هستند.
آلارم های صوتی یا تصویری داخلی که هنگام روشن یا خاموش شدن سوئیچ یا سنسور سیگنال می دهند. این مهم زمانی است که فشار خلاء یک سیستم نیاز به نظارت دقیق دارد.
خروجی های اندازه گیری دما به کاربر اجازه می دهد تا دمای سیستم را مشاهده کند و در صورت نیاز دما و/یا سطح خلاء را تنظیم کند.
جبران دما شامل عوامل داخلی است که از خطاهای اندازه گیری فشار ناشی از تغییرات دما جلوگیری می کند.
خروجی های فشار منفی فقط با سنسورهای خلاء که اندازه گیری فشار دیفرانسیل را ارائه می دهند در دسترس هستند.
